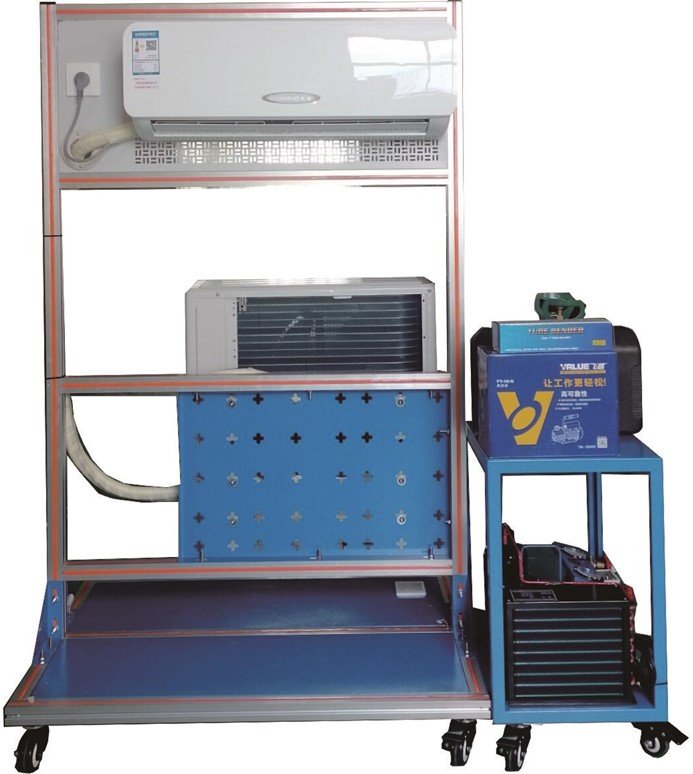

SB-KRG1通用空調安裝調試實訓裝置

一、概述

通用空調安裝調試實訓裝置"是根據現代工業空調維修、安裝，標準生產的產品，也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《空調裝配工》、《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《空調裝配工》、《小型制冷與空調裝置》等課程。

通用空調安裝調試實訓系統能對空調完成安裝、調試、運行及維修等實訓，有利于學生將理論應用于實際，并培養學生實際操作動手能力。

二、技術參數

1.電源：AC 220V±10% 50Hz

2.額定輸入功率：1000W

3.壓力：低壓：0.4~0.5MPa 高壓：1.4~2.0MPa

4.額定輸入電流 ：5A

5.制冷劑 ：R22（可選配410、R32等制冷劑）

6.外形尺寸：110MM*600MM*165MM

7.環保 ：材料選用符合國家相關環保標準

三、 通用空調安裝調試實訓裝置特點、功能：

1、整機操作平臺：

采用有40*40鋁材為框架，內嵌入鋼板的結構方式，底部安裝4個平移輪子，直觀展示了現代空調調試、安裝過程中所需常見工具，操作方法，便于教學演示講解及學生對空調組成、制冷循環等、知識的理解掌握。

2、整套實訓裝置功能；

集制冷劑R22回收機機組、抽真空系統機組、壓力控制器機組等一體，整個系統真實完整,結構清晰、緊湊，滿足專用工具實訓與操作要求。為空調安裝維修調試提供一個良好的操作平臺

3、制冷劑回收機：

制冷劑回收機采用解散式設計，管路中設有視液鏡可觀察制冷劑狀態，高壓管路為紅色部分，低壓管路為藍色部分?？芍苯佑^察系統采用的所含配件。

4、制冷工具：

系統采用真實的制冷專用工具實訓。如：壓縮機、翅片盤管式冷凝器、便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英制加液管、真空泵等），與實際教學接軌。

5、外機安裝模擬墻：

平臺提供一塊可拆室外機模擬墻，模擬墻上開有多功能安裝孔，可適應市場上的多數空調安裝支架，可心仿真在模擬墻上安裝螺絲，水平定位、安裝支架等培訓工作。

6、內機安裝模擬墻：

平臺提供一塊可拆裝室內模擬墻，模擬墻上開有多功能安裝孔，可適應市場上的多數空調安裝支架，可心仿真在模擬墻上安裝螺絲，水平定位、安裝支架等培訓工作。

7、安裝方式：

穿墻頭的空調采用小轉角安裝方式，可增加空調的安裝、排管難度，

8、工具車：

配套有工具組合工具車一套，以便有實訓中放置實訓工具。

四、主要配置

五、空調實訓項目

1、掌握充、收制冷劑技術，

2、小型焊接工具可以進行制冷基本焊接技能實訓，。

3、進行家用空調器的安裝操作，制冷劑的充入和收回，

4、制冷工專用工具的使用

5、空調制冷系統管路的組裝能力

6、空調制冷系統的保壓、檢漏與制冷劑加充能力

7、空調控制電路的電氣連接與調試能力

8、空調加液能力

9、空調抽真空

10、空調壓力與電流之間的關系

11、空調加壓試驗
