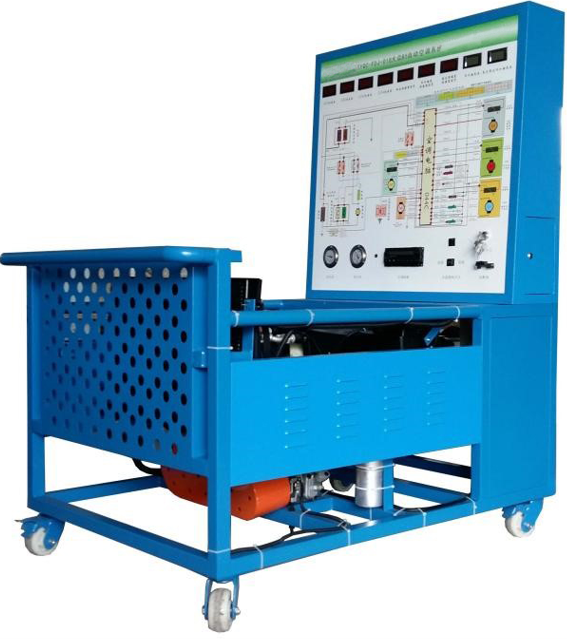

帕薩特B5汽車自動空調實訓臺

一、產品簡介

帕薩特B5汽車自動空調實訓設備采用 全新 帕薩特B5 汽車自動空調系統為基礎，充分展示汽車自動空調系統組成結構和工作過程。

適用于各類學校對汽車自動空調系統理論和維修實訓的教學需要。

二、功能特點

1.真實可運行的汽車自動空調系統，充分展示汽車自動空調系統的組成結構和工作過程。

2.由三相電機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示汽車自動空調系統的工作過程以及工作原理。

3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析汽車自動空調系統的工作原理。

4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

5.實訓臺面板上安裝有壓力表、溫度表、可實時顯示空調管路壓力、進出風口溫度的參數變化。

6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。

7.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。

8.實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

9.帶加熱裝置,自動調節溫度。

三、技術規格

外形尺寸：1500×1000×1700mm(長×寬×高)

動力電源：三相四線(或三相五線)380V±10% 50Hz

外接電源：交流220V±10% 50Hz

工作電壓：直流12V

制 冷 劑：R134a

工作溫度：-40℃～+50℃

高壓壓力表：0～3.5MPa

低壓壓力表：0～1.5MPa

三相異步電動機：

型  號：YT 100L1-4

電  壓：AC 380V

功  率：2.2KW

轉  速：1420r/min

顏色：7032

鋼管：40*40*3mm

面板機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：120*80mm

四、基本配置(每臺)
