SB-JYD332能耗監測實訓系統

一、產品簡介

能耗監測實訓系統、工業能耗監控實訓臺，是針對工業互（物）聯網專業、電氣自動化專業、測控技術及儀器專業而設計的過程控制系統，涵蓋工業自動化儀表、可編程控制器、工業現場總線、組態開發、低代碼開發等技術，幫助學生掌握工業數據采集、過程控制、數據入網、數據分析的方法。

實訓臺以水、氣/汽、電能耗監測為背景，采用液位計、流量計、溫度變送器、壓力變送器、電磁閥、水泵、氣泵、電氣控制箱、水箱等裝置模擬工業場景下的水循環、氣循環、電能監測常見的過程控制系統。其中水箱作為液體盛放和氣體導入的氣液混合容器，模擬化工行業常見的化工產品制備工藝場景。通過現場監控裝置及傳輸模塊，將液位、流量、壓力、水溫、氣溫、電壓、電流、電量等過程控制參數進行數據采集，傳輸?shù)侥茉垂芾砥脚_，達到工業水、汽、氣、電等至少三種數據采集控制、數據傳輸、數據存儲、數據分析及可視化展示的目的。

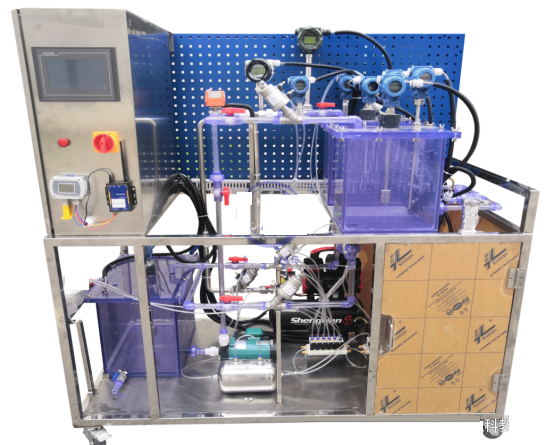

參考圖片

二、硬件結構

1、水、氣循環系統：水、氣循環系統主要使用流量計、壓力表、溫度表、液位計等傳感器測量水循環系統、氣循環系統中的物理量參數，使用磁力泵、空壓機等執行裝置為循環系統提供動力源。

2、蒸汽循環系統：蒸汽循環系統主要包括：氣動閥（角座閥）、蒸汽發生器、機械風輪、蒸汽溫度傳感器等，蒸汽管道包裹著隔熱材料，防止?fàn)C傷，如圖所示。

3、電氣控制箱：電氣控制器箱采用不銹鋼材質帶鎖電箱，安全防護，主要包括：PLC控制器、變頻器、三相電能表、交流接觸器、繼電器、接線端子、HMI人機交互屏、電源總開關及電源指示燈4、通訊設備

系統配備串口服務器和智能網關，可將PLC工業控制網絡轉換到以太網絡，實現工業網絡與TCP/IP協議網絡的數據雙向傳輸，擴展工業網絡的通信距離。

系統配置智能網關，經過設置，可以將實訓臺接入到自有云平臺，實現遠程工業用水流量、壓力、液位的采集，工業氣體流量、壓力的采集，工業用電電壓、電流、電量的采集。

三、產品功能

1、水循環控制功能：系統通過變頻器控制磁力水泵，將儲水箱的水抽取注入1#號水箱。系統控制器通過實時采集1#水箱液位的上下限，自動控制水泵的開關。通過實時液位差壓傳感器，控制連通閥門的開關，使得1#與2#水箱液位達到動態平衡。同時，實時采集液位、流量、壓力、水溫等系統參數。

點擊"自動啟動"，系統就會控制水泵抽水，將儲水箱的水抽取到1#號水箱。此時界面上水箱1的液位會自動上升，壓差也會逐漸上升。

低代碼開發

2、氣動控制功能：控制空壓機壓縮空氣，向管道持續注入空氣。實時采集氣體壓力、氣體流量，通過實時監測氣壓參數上下限，自動控制氣動閥門的開關，從而帶動氣動馬達的運行，將氣能轉換為機械能。

系統軟件界面如圖所示。

當壓力達到預設值時，停止注入壓縮空氣，系統打開出口氣閥，關閉近泵氣閥，壓縮空氣從管道排出，驅動風輪旋轉，壓力越大，風輪轉動越快。

3、蒸汽控制功能：通過控制加熱器工作對蒸汽發生器的水體進行加熱。產生的蒸汽通過氣體管道輸送到水箱進行冷卻。系統實時檢測氣體溫度、蒸汽流量、蒸汽壓力等參數。

大約2-3分鐘會產生蒸汽，可以看到蒸汽管道溫度儀表數值逐漸上升，軟件界面的溫度值也同步上升。

4、（三相）電能監測功能：采用智能電流電壓表實時監測總電源、氣循環控制系統、水循環控制系統運行消耗的電壓、電流、頻率、功率等，進行電能采集分析，如圖所示。

5、本地可視化展示功能

（1）HMI組態可視化

實現水循環、氣循環、蒸汽循環、及三相電能采樣數據的顯示，被控設備的控制狀態顯示和手動控制。

（2）本地平臺可視化展示

通過低代碼編程、看板設計本地顯示頁面，展示當前實訓臺水、氣、電的實時采樣數據。

6、云平臺接入功能

系統通過串口服務器和智能網關，使得工業控制系統具有TCP/IP網絡接入功能，可以實現遠程管理和維護，多設備共享，跨平臺操作。可通過智能網關接入云平臺進行能耗數據存儲和分析。智能設備具有RS485接口、RJ45網絡接口，可與控制器進行多種方式的網絡連接，支持ModbusRTU、或ModbusTCP協議的數據交互，通過MQTT協議、HTTP協議上傳到物聯網云平臺，或者接收平臺層下達的控制指令，最終實現與平臺層的交互。

7、云智能實驗室安全管理系統：本平臺將無線傳輸、信息處理等物聯網技術應用用于自動化遠程控制。設備端運行狀態、數據參數等上傳至云平臺。物聯網系統的傳感層、傳輸層和應用層關聯掌握數據與分析數據。

(1)電壓、電流等模擬量數據顯示。

(2)輸入開關監控，輸出開關等數字量控制。

(3)遠程控制啟停狀態，給定輸出電壓值的。

(4)顯示輸入輸出電壓值的歷史數據

(5)可按照日期、日間進行查詢歷史數進行查詢。

(6)報警信號為PLC主機模擬量采集數值或者開關量可以自由設定，如當模擬量輸入超過設定電壓時產生報警，通過物聯網自動化應用軟件將報警信號上傳到云平臺，通過云平臺向設置的終端推送報警信號，每臺設備可對應多個終端設備。

(7)通過手機端可以實現遠程控制PLC的輸出及監視PLC的輸入狀態變化。

(8)數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。

(9)聯網設置界面：設置現場數據連接云平臺后臺數據庫管理。

四、產品特點

1、支持《儀器儀表》、《PLC編程技術》、《組態應用開發》課程的實驗。

2、采用化工廠生產過程常用的自動化儀表和傳感器，包括浮球液位計、電磁流量計、渦街流量計、壓力變送器、差壓變送器、水溫變送器等，信號采用4-20mA模擬量輸出，二線制、四線制不同出線方式，DC24V電源供電；

3、采用工業常用執行器，包含氣動電磁閥、角座閥、電動調節閥、交流驅動水泵、空氣壓縮機、變頻器等。

4、配備獨立電氣控制箱：含PLC控制器、模擬量輸入模塊、變頻器、電能表、HMI觸摸屏、空氣開關、繼電器、接地塊。選型國產PLC，振興民族產業。

5、強弱電分離設計，操作安全可靠?？筛鶕?jù)客戶需求選用AC220V交流電或AC380動力電輸入；弱電DC24V儀表傳感器供電，位于實訓臺面。

6、支持Modbus RTU、Modbus TCP協議及工業現場總線及無線網絡組網。

7、采用密閉性良好的不銹鋼材質和有機玻璃做管道，水路、氣路相互獨立。

8、水箱注水防溢出設計，排空設計，防止液體長時間存放。

9、具有能源管理平臺，實時接收能源數據，可視化展示。

10、支持低代碼開發，通過拖、拉、拽方式搭建應用，編寫代碼，實現能耗參數可視化展示和接入云服務平臺。

五、功能說明：本實訓臺配合課程，可以培養學生具備以下工業物聯網常用技能：

1、工業傳感器工作原理認識、安裝調試、數據采集的技能。

2、變頻器交流電機調速控制、繼電器通斷控制的技能

3、PLC可編程控制器的安裝布線、應用編程技能

4、工業觸摸屏應用編程技能

5、工業Modbus RTU、Modbus TCP協議及工業網絡組網的應用技能

6、低代碼開發在工業物聯網系統的應用

六、配套課程

七、配置清單
