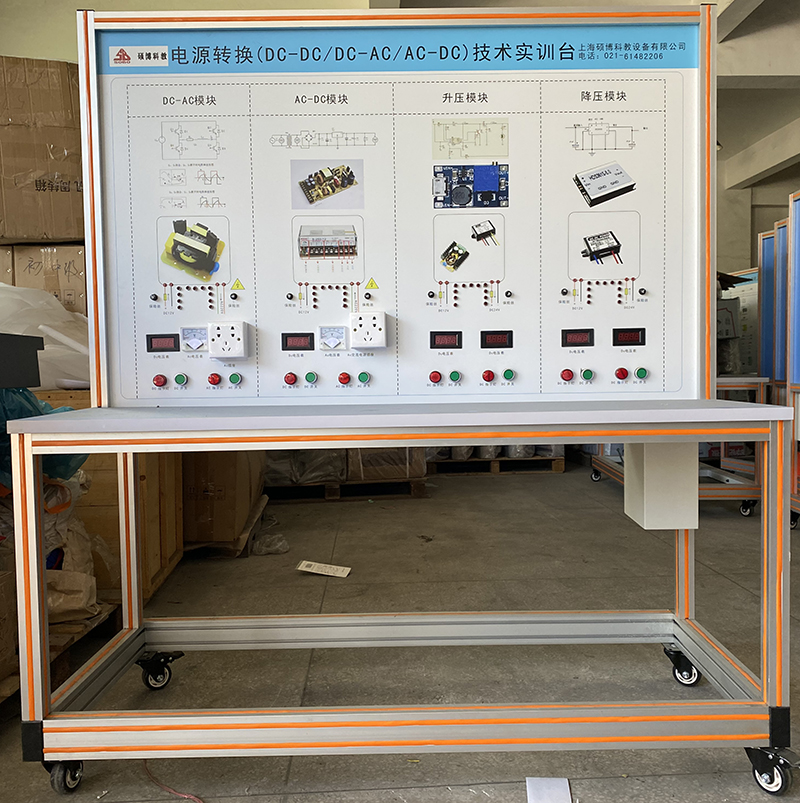

SBXNY-DY4電源轉換(DC-DC/DC-AC/AC-DC)技術實訓臺

一、產品簡介

電源轉換(DC-DC/DC-AC/AC-DC)技術實訓臺選用新能源汽車電源轉換系統模塊制作，可以搭接DC-AC、AC-DC、升壓、降壓等電路，展示電源轉換系統的結構和控制原理。適用于了解與驗證DC-AC、AC-DC、升壓、降壓教學實訓實驗。

二、功能特點

1.該設備完整展示新能源汽車電源變換系統，可以能搭接DC-AC、AC-DC、升壓、降壓等電路，展示各系統的結構和控制邏輯。

2.面板采用4mm厚鋁塑板，面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照原理圖和實物，認識和分析系統的工作原理。

3.面板上安裝有點火開關、DC-AC、AC-DC、升壓、降壓模塊等，并輔以發光二極管進行系統流向的動態指示，還設有模擬指示燈用來演示電源轉換的工作狀態，關鍵部件位置設置檢測端子，可使用儀器測量參數。

6.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

7.配套實訓指導書等教學資料，完整講述工作原理，實訓項目等。

三、技術規格

1.外接電源：交流220V±10% 50Hz

2.工作電壓：交流220V等

3.工作溫度：-40℃～+50℃

4.外形尺寸：1500×700×1700mm(長×寬×高)

5.電源轉換模塊：DC-AC模塊（12V轉220V）、AC-DC模塊（220V轉12V）、升壓模塊（12V轉24V）、降壓模塊（24V轉12V）。

四、實訓實驗項目

1.新能源汽車DC-DC 變換器的功能認知。

2.新能源汽車DC-DC 變換器結構原理認知。

3.新能源汽車DC-AC 變換器的功能認知。

4.新能源汽車DC-AC 變換器結構原理認知。

5.新能源汽車AC-DC 變換器的功能認知。

6.新能源汽車AC-DC 變換器結構原理認知。

五、基本配置

DC-AC模塊（12V轉220V）、點火開關、AC-DC模塊（220V轉12V）、升壓模塊（12V轉24V）、降壓模塊（24V轉12V）、發光二極管閃光燈燈條、指示燈、操作開關、接觸器、急停開關、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1448×940mm）、設備操作說明書。
