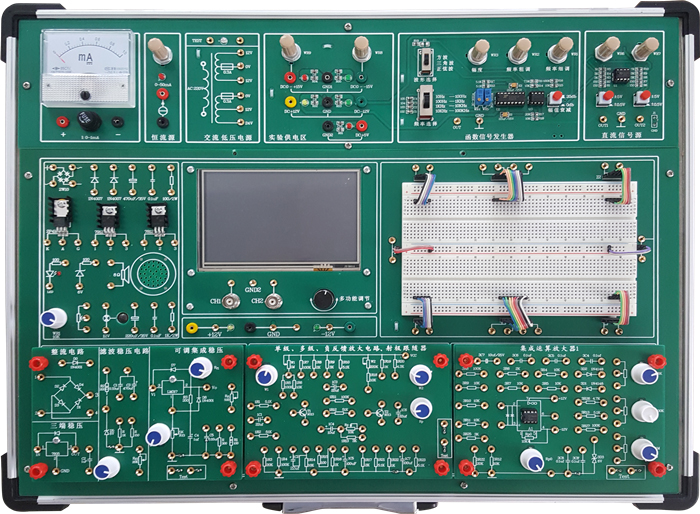

SB-SM21增強型電子線路綜合實驗箱

電子線路綜合實驗箱、電工電子綜合實驗箱適用于電工學、電子技術等課程的實驗教學，可完成電路分析、模擬電子技術、數字電子技術、單片機應用等多類實驗，幫助學生掌握電工電子領域的基礎理論與實踐技能。

電子線路綜合實驗箱、電工電子綜合實驗箱集成多種實驗功能模塊，覆蓋電工電子學科的核心知識點，支持從基礎驗證到綜合設計的實驗項目，能有效提升學生的電路設計、調試與系統開發能力。

電工電子綜合實驗箱、測量與控制模塊：配備電流表、各類旋鈕開關、按鍵，用于電路參數測量與實驗控制、電路實驗模塊：包含分立元件電路區（如整流濾波電路、放大電路等）、數字電路區，可開展模擬電路與數字電路基礎實驗、可編程與開發模塊：設有單片機開發板、面包板，支持嵌入式系統與電路原型設計實驗、電源與信號模塊：具備直流電源、信號發生電路，為實驗提供電力與信號輸入。

一、技術指標

1、實驗箱工作電源

輸入：AC220V±10%,50HZ。

輸出：

（1）DCV ±12V/1A；

（2）DCV 0V～±15V/0.5A；

（3）DCV +5V/1A ， 以上各路均帶短路保護功

(4）ACV 0V、12V、24V和帶中心抽頭雙路12V/0.2A。

2、信號源

1）直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。

2）函數發生器

輸出波形：方波、三角波、正弦波

幅值：正弦波：0～10V（10V為峰-峰值，且正負對稱）

三角波：0～14V（14V為峰-峰值，且正負對稱）

方波：0～14V（14V為峰-峰值，且正負對稱）

頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。

3、自行設計實驗電路區

學生可以進行創新性練習，以提高學生的思維能力和動手能力。

1）萬用板實驗區：配置臺灣產IC102面包板組件2組（2寬3窄），同時設計有專用連接線，供面包板和實驗主板的連接。

2）分立元件模塊:

① 1個橋堆2W10、可控硅2P4M 1個、單結晶體管BT33 1個、三端穩壓管7812和7912各1個、12V指示燈1個、8歐姆喇叭1個，另設計有阻容件自由接插區10個；

3）另設計有分立元件獨立模塊，含各種固定值（10Ω~1MΩ)的電阻近40只；

②各種固定值的電容近30只和各種固定值的電感12個；2個IN4148 、2DW231/2CW534穩壓管各1個；三極管9014/8050/8550各2個，0.5W電位器1K/47K/100K/各1個。

4) 實驗區留有固定線路實驗模塊接入?yún)^(qū)，設計實驗模塊尺寸146×98mm。

4、固定線路實驗模塊

1）半波、全波、橋式整流和濾波電路以及集成三端穩壓電路。

2）單管、雙管放大電路、射極跟隨器、負反饋放大電路實驗板。

3）功率放大集成電路和互補對稱功率放大電路,內有喇叭。

4）2組運算放大器電路（含正弦波振蕩器）。

5）差動放大電路和串聯穩壓電路

6）戴維南定理和諾頓定理驗證模塊（電路分析模塊選配）。

7）疊加定理和互易定理驗證模塊（電路分析模塊選配）。

8）基爾霍夫定律的驗證模塊（電路分析模塊選配）。

9）一階和二階動態電路和串、并聯諧振電路模塊（電路分析模塊選配）。

5、嵌入式測量儀器

1）雙蹤數字存儲示波器：帶寬 1 MHz，最高采樣率10Mps，最大采樣存儲深度8K，模擬通道標準輸入阻抗1MΩ，最大模擬通道輸入電壓±30V(X1探頭)，模擬通道輸入耦合方式：AC/DC，模擬通道輸入靈敏度量程：20mv/Div~10V/Div (1-2-5步進)，可設置自適應垂直量程模式，水平掃描時基量程：1uS/Div~2S/Div（1-2-5步進），可設置自適應水平掃描量程模式，獨立通道顯示-A,-B，A+B，A-B，RecA，RecB等運算波形，具有Auto，Normal，Single，None，Scan同步模式，具有上升/下降沿，高/低電平觸發模式。

6.機箱外形尺寸:480×360×148mm。

7.機箱材料：鋁木合金材料，綠色環保，無任何污染物，有把手，造型美觀大方。

8.實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，美觀漂亮，實驗導線連接穩定可靠。

二、實驗內容

(一） 分立元件電路實驗

1、基本單級放大電路

2、兩級放大電路

3、負反饋放大電路

4、射級跟隨器

5、差動放大電路

6、集成電路RC正弦波振蕩器

7、集成功率放大器

8、整流濾波與并聯穩壓電路

9、串聯穩壓電路

10、集成穩壓電路

11、RC正弦波振蕩器

12、LC振蕩器及選頻放大器

13、電流/電壓轉換電路

14、電壓/頻率轉換電路

15、互補對稱功率放大器

16、二極管的正、反相特性

17、晶體三極管的輸入、輸出特性

18、全波橋式橋式整流電路實驗

19、并聯型直流穩壓電源

以下是電路分析實驗項目，需要選配模塊

20、基本電工儀表的使用與測量誤差的計算

21、減少儀表測量誤差的方法

22、電阻的串聯和并聯電路

23、電阻的混聯電路

24、直流電阻電路故障的檢查

25、線性與非線性電路元件伏安特性的測繪

26、電位、電壓的測定及電路電位圖的繪制

27、基爾霍夫定律驗證及故障判斷

28、疊加定理驗證及故障判斷

29、戴維南定理的驗證

30、諾頓定理驗證

31、互易定理驗證

32、一階電路響應的測試

33、二階動態電路響應的研究

34、R、L、C元件阻抗特性的測試

35、R、L、C串聯諧振電路的研究

（二）集成運算放大電路實驗

1、模擬運算電路

①電壓跟隨器

②反向比例放大器

③同相比例放大器

④反相求和比例放大器

⑤雙端輸入求和放大電路

2、積分與微分電路

①積分電路

②微分電路

③微積分電路

3、波形發生電路

①方波發生器

②占空比可調的矩形波發生器

③三角波發生電路

④鋸齒波發生電路

4、有源濾波器

①低通濾波器

②高通濾波器

③帶阻濾波器

5、電壓比較器

①過零比較器

②反相滯回比較器

③同相滯回比較器

6、波形變換電路

7、運算放大器指標測試

（三）綜合實驗：用運放組成萬用表，溫度檢測控制，函數信號發生器

三、實驗箱配置

附：使用本實驗箱需配套萬用表1塊。
