SBDAZ-07初級電氣動力設備安裝調試技能實訓裝置

一、概述

"電氣動力設備安裝調試技能實訓裝置"是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的實訓設備，可完成《電氣設備安裝工（初級）》的電氣設備安裝調試技能實訓，是各職業院校、技工學校、培訓中心等單位對電氣設備安裝工技能培訓的理想設備，同時也是初級電氣設備安裝工技能考核的理想鑒定設備。

二、特點

該實訓設備在結構上以建筑模型（包含了電纜敷設備管模擬、二次接線及室內布線等典型結構）為基礎，由電纜敷設、小型配電箱安裝、線管布線、電動機的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。

電纜線路施工采用角鋼挑架真實模擬現場電纜施工，包括低壓電纜終端及中間接頭的制作。

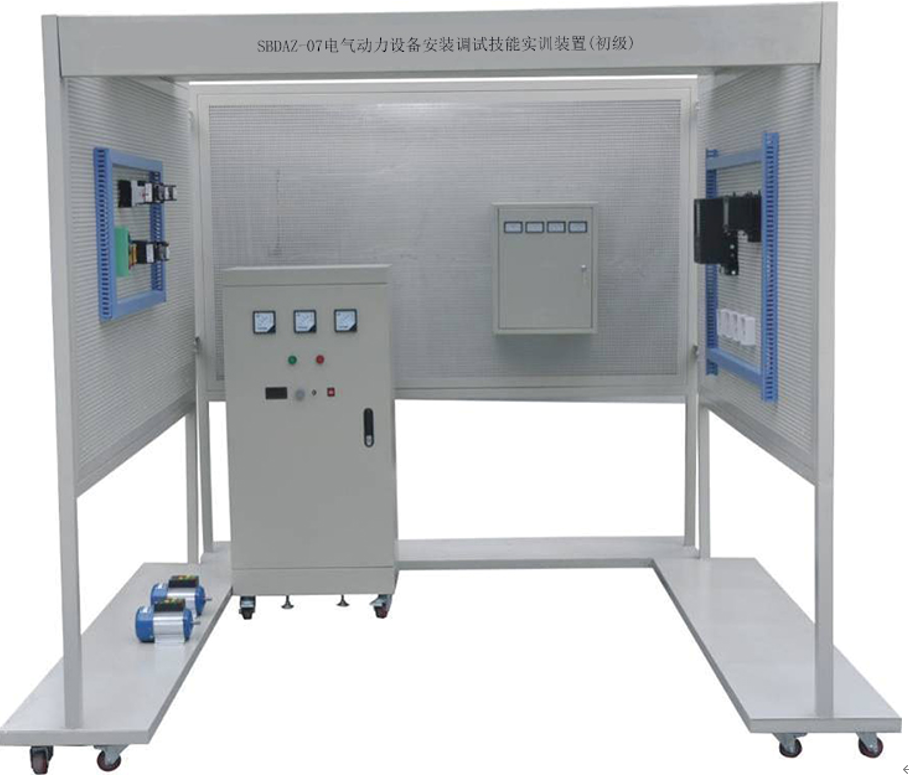

(外形結構圖片僅供參考）

三、技術性能

1.輸入電壓：三相四線制380V±10%  50HZ

2.工作環境：環境溫度范圍為－5℃～+40℃  相對濕度＜85%（25℃） 海拔＜4000

3.容量裝置：＜6KVA

4.外形尺寸：2400mm×2400mm×2000mm

四、裝置配備

1.交直流電源、電氣設備配備

（1）電源部分

三相四線380V市電經漏電保護器、接通總開關，由接觸器通過起、停按鈕進行操作送電。

提供220V（0.5A）勵磁電源及0～250V（3A）連續可調穩壓電樞電源（具有過壓、過流及短路保護功能）各一組，并設有直流數顯電壓表及切換開關。

交流電源輸出端設有過流保護及漏電保護功能。

（2）配備一根1KV低壓電纜線用于電纜敷設實訓，配備一套戶外型電纜終端附件和一套室內型電纜終端附件，用于低壓電纜制作訓練。

（3）配備電纜支架一組，用于電纜敷設訓練。

（4）配備一套小型配電箱用于二次接線布線操作，配電箱上設有一臺電壓表和三只電流表

（5）配備室內布線用線管以及配套彎頭和接線端子用于二次接線操作

（6）配備50W直流電機一臺

（8）配備180W三相鼠籠式異步電動機一臺

(9)配備硬質導線,用于室內布線

(10)配備斷路器、熔斷器、交流接觸器、熱繼電器、按鈕等低壓電器,用于完成電動機控制線路的安裝調試實訓.

（11）配備單相電度表、日光燈套件、白熾燈、開關、觸摸開關、吸頂燈等照明器件。

2.儀器工具

配有電工常用工具2套(含配有電工常用工具2套（含剝線柑、尖嘴柑、

十字螺絲刀、一字螺絲刀、斜口柑、電工刀、小鋼鋸及鋸片等）電烙鐵1把，卷尺1把數字萬用表1只.

五、實訓項目

 (一)電纜線路的施工

1.電纜支架的安裝

2.電纜的敷設

3.電纜的戶外式終端制作

4.電纜的戶內終端制作

 (二)配電設備的安裝

1.配電箱的安裝

2.斷路器的安裝

3.配電箱的接線

4.電氣二次接線

5.線管的敷設及布線

(三)電動機的安裝

1.電機的就位安裝

2.電機的首末端判別

3.電機機組的安裝

4.電機控制回路元器件的安裝

5.電機的接線與運行

（四）電動機控制

1．三相異步電動機接觸器點動控制線路

2．三相異步電動機接觸器自鎖控制線路

3．三相異步電動機Y/△自動控制線路

4．接觸器聯鎖的正反轉控制線路

5．按鈕聯鎖的三相異步電動機正反轉控制線路

6．雙重聯鎖的三相異步電動機正反轉控制線路

7．三相異步電動機多地控制

8．工作臺自動往返控制線路

9．三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路

10．三相異步電動機能耗制動控制線路

（四）室內照明

1．兩個開關控制一盞燈線路訓練

2．聲控開關控制白熾電路訓練

3．二地控制一盞燈電路訓練

4．三地控制一盞燈電路訓練

5．日光燈線路接線訓練

6．單相電度表直接安裝接線

7．室內照明電路安裝訓練
