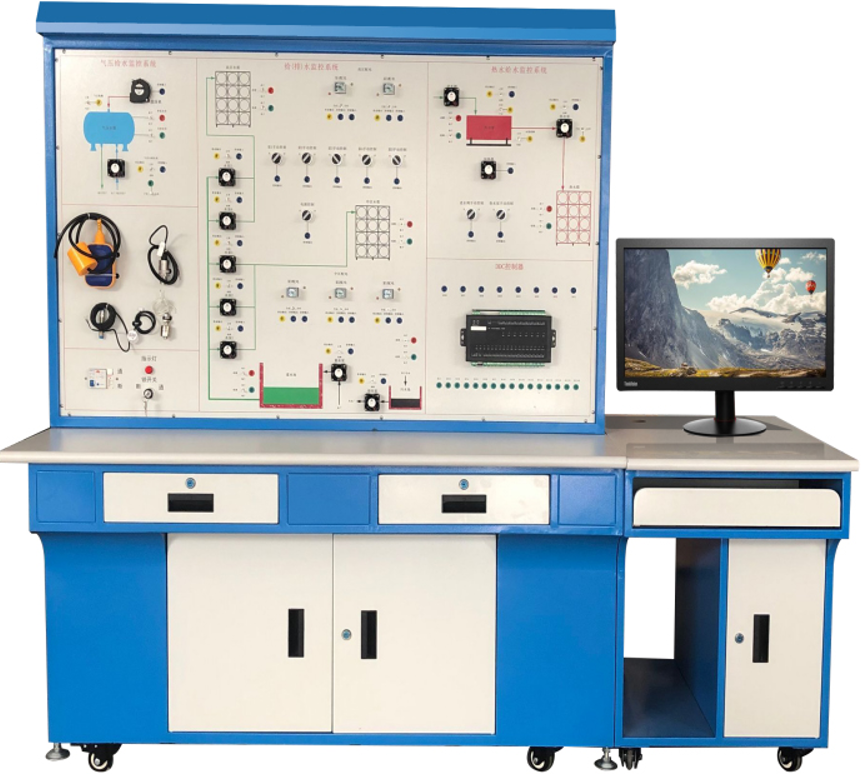

SBKLY-23A型樓宇給排水監控系統實訓裝置

一、樓宇給排水監控系統實訓裝置組成：

樓宇給排水監控系統實訓裝置控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由 DDC 控制器、仿真水箱、多種水位傳感器、多種電動水閥等組成。

二、系統實訓功能：

能進行各種給排水系統控制操作演示、 DDC 控制器的操作與編程、給水控制、排水控制、氣壓給水控制、熱水供水控制、水位傳感器的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

1、給排水模擬板：

大型的給水系統控制模擬板、排水系統控制模擬板、氣壓給水系統控制模擬板和熱水供水系統控制模擬板，要求能完全模擬真實給排水系統的工作過程、所有的水箱要求能在 DDC 的控制下顯示水位高度、所有的空壓機和水泵也要求在 DDC 的控制下自動旋轉。水箱系統及要求采用仿真立體模型并配有顯示系統、所有的水泵、空壓機也要求全部采用仿真動態模型、仿真動態風壓機配置一臺、仿真動態水泵配置十臺、仿真壓力水箱配一個、熱水箱配置二個、高位水箱配置二個、蓄水池配置一個。

2、DDC 控制器：

配置： DI 配 16 個點、 DI 配 8 個點。

采用工程實際主流應用的全真水位傳感器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。

三、可以做的實訓項目

1、樓宇給水監控系統的實訓

2、樓宇排水監控系統實訓

3、樓宇氣壓給水監控系統實訓

4、樓宇熱水給水監控系統實訓

5、線路故障的判斷與處理

6、設備故障的判斷與處理

7、設計并安裝一個簡易應用系統

8、設計有關控制點位信息表格

9、組態軟件設計實訓項目

10、系統調試實訓項目

四、 系統技術指標：

工作電壓：單相三線 220V±5% 50Hz

整機容量：＜ 300W

外型尺寸： 150×70×180cm3

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置系統

可擴展，可兼容

輸出， 8 點、 IO/DO 輸入， 17 點 AI/DI

信號方式；干觸點 /0-20MA/0-10A/ 發 10K
