SBPLC-031K型可編程控制技術（PLC）綜合實訓平臺
一、可編程控制技術（PLC）綜合實訓設備概述
可編程控制技術（PLC）綜合實訓平臺、電氣綜合實驗實訓設備使學生掌握可編程控制器（PLC）的基本使用，能夠獨立完成程序編寫，完成邏輯控制、運動控制、過程控制等相關被控對象的控制要求，并在此基礎上優化控制性能、進行產品設計創新。通過實驗實訓環節的開展，使學生具備對一般電氣控制線路獨立分析的能力，同時掌握工業控制中經常使用的一種智能控制裝置可編程控制器的基本使用、編程方法，為今后走向工作崗位參與產品設計、運行、維修等相關工作打下基礎。
可編程控制技術（PLC）綜合實訓裝置由控制屏、實訓桌、主機實訓組件、PLC模塊、觸摸屏模塊、實訓模塊（含工業現場設備模擬實訓對象）、變頻器模塊等組成。

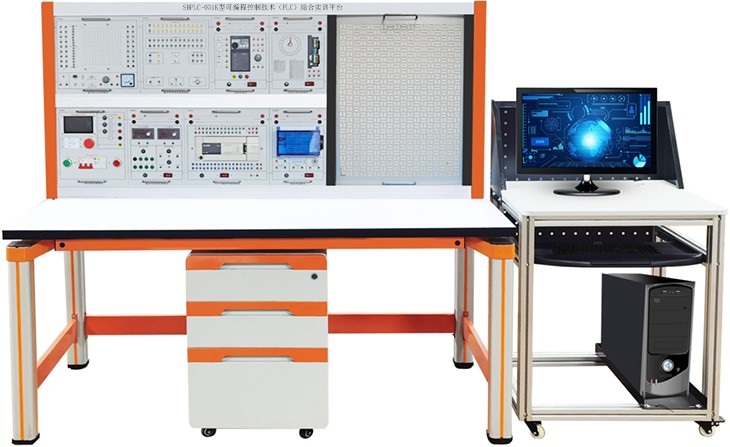

參考圖
二、技術性能
1.輸入電源:三相四線（或三相五線）～380V±10% 50Hz；
2.工作環境:溫度-10℃～+40℃ 相對濕度＜85%(25℃)；
3.裝置容量:＜0.5kVA；
4.安全保護:具有漏電壓、漏電流保護裝置，安全符合國家標準。
三、基本配置及功能
1.交流電源控制單元：三相四線380V交流電源經空氣開關后給裝置供電，設有供電和通電指示，設有帶燈保險絲保護，啟停開關控制、同時具有漏電告警指示及告警復位，且具有急停開關。提供三相四線380V、單相220V電源各一組（插座），提供2組三插AC220V插座，由啟停開關控制輸出并設有保險絲保護；配有網絡交換機。
2.數字量顯示及控制單元：提供不少于6路LED指示燈、提供不少于3路點動按鈕、提供不少于3路二位旋鈕開關、提供不少于4路直流24V轉換繼電器。
3.模擬量給定及指示單元：提供不少于1路DC 0～10V可調輸出、不少于1路DC 4～20mA可調輸出；可作為PLC模擬量實訓給定值及其它控制信號使用。提供不少于1只直流電壓表（量程0～200V）、不少于1只直流電流表（量程0～200mA），用于指示各種模擬量信號。
4.西門子S7-1200主機實訓單元:具有集成PROFINET 接口、強大的集成工藝功能和靈活的可擴展性等特點，為各種工藝任務提供簡單的通信和有效的解決方案。滿足多種應用中完全不同的自動化需求。
CPU1214C DC/DC/DC主機，集成數字量I/O（14路直流數字量輸入/10路數字量輸出/集成模擬量2路輸入）、以太網通信口；SB1232模擬量輸出模塊1路模擬量輸出, SM1223集成數字量I/O（8路數字量輸入/8路繼電器輸出）,配套編程電纜。工業以太網通信。
5.人機界面單元：HMI人機界面采用昆侖通泰TPC7032KT彩色觸摸屏。觸摸屏具有高分辨率,26.2K數字真彩，Cortex-A8 內核，128M 內存，128M 存儲空間，抗干擾性能達工業Ⅲ級，LED 背光壽命長，支持以太網10M/100M自適應，支持串口RS232/ RS485，支持USB2.0主口，支持USB2.0從口，通訊接口均已轉接到面板上，方便用戶插拔通訊線。提供電源開關1個，用于觸摸屏電源控制。
6.變頻器單元：裝置采用西門子G120系列高性能變頻器配置有控制單元和功率單元，單相220V交流供電，輸出功率≥0.55kW。集成PROFINET通信接口，配置BOP基本操作面板；具有線性V/F控制、轉矩控制、網絡控制等工作模式；≥6路數字量輸入/2路繼電器輸出，≥2路模擬量輸入/2路模擬量輸出；具備過電壓、欠電壓保護；變頻器、電機過熱保護；接地故障保護，短路保護等保護功能。
7.三相鼠籠異步電機：WDJ26 交流380V/△。
8.實訓掛箱：實驗實訓室承擔的主要教學任務：
l 裝配流水線
l 十字路口交通燈
l 水塔水位
l 天塔之光
l 自動送料裝車
l 四節傳送帶
l 多種液體混合裝置
l 自動洗衣機
l 電鍍生產線
l 直流電機控制
l 溫度控制(模擬量控制)等。
9.實訓導線：根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能）。插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插。
