SBPLC-021K型電氣控制（PLC、變頻器、觸摸屏）實訓平臺

一、產品概述

電氣控制（PLC、變頻器、觸摸屏）實訓平臺是電類學科重要的專業實驗室之一。西門子s7-1200PLC及配套的變頻器綜合實驗裝置。電氣控制（PLC、變頻器、觸摸屏）實訓裝置主要服務于自動化、電氣工程、機器人工程、智能電網等專業，可開設《電氣控制與PLC技術》、《交流調速與變頻器應用》、《組態軟件技術》等課程的實驗實訓教學，還可開展相關課程設計、綜合實訓和畢業設計。主要培養學生在PLC工控領域的實戰能力。該實驗室也為PLC相關學科競賽提供實驗平臺，同時也承擔一些合作企業員工的PLC基礎培訓任務。

電氣控制（PLC、變頻器、觸摸屏）實訓平臺包含可編程控制器、變頻器、觸摸屏、步進控制系統、工業網絡通信、電器安裝、電力電子、直流調速等核心技術技能。采用模塊化設計，便于選配后續升級與擴展，多模式教學，根據不同課時，不同訓練場景，可自由切換導線快速實訓和工程現場布線兩種教學模式，所有模塊配置安全保護電源模塊，保證實訓安全和核心器件，通過不同插座組合，實現交直流電源隔離。

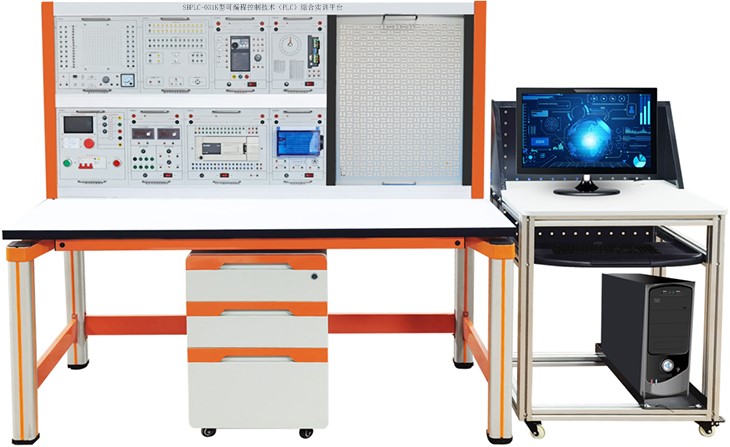

（參考圖）

二、技術參數

1）輸入電源：220V±10％ 50Hz；

2）容量：<1000VA；

3）工作環境：溫度-10℃～+40℃　相對濕度＜85％（25℃）海拔＜4000m；

4）外形尺寸：長×寬×高160cm×70cm×158cm+電腦桌63cm×50cm×110cm；

5）安全保護措施：具有接地保護、漏電過載過流保護功能及智慧用電安全控制系統。

三、電氣控制（PLC、變頻器、觸摸屏）實訓設備結構

本實訓臺由實訓掛件、實訓桌、實訓儲物柜三大部分組成。

1、實訓桌：采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設支撐框架，截面尺寸為40×20mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橘紅靜電噴涂工藝。桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

2、實訓儲物柜：采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。

3、電腦桌：鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。

4、學生凳：

（1）凳腿采用30×30×1.2mm 的方管；

（2）拉管采用 30×30×1.2mm 的方管；

（3）凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；

（4）防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色；

四、可實訓項目

1.觸摸屏指示燈對象實驗

2.觸摸屏開關對象實驗

3.觸摸屏數據顯示實驗

4.觸摸屏數據輸入實驗

5.觸摸屏棒圖對象實驗

6.觸摸屏對象實驗

7.觸摸屏移動元件對象實驗

8.觸摸屏異常報警對象實驗

9.觸摸屏靜態顯示實驗

10.觸摸屏表針控件對象實驗

11.基于觸摸屏PLC控制的三相異步電動機Y/△啟動控制

12.PLC 控制電動機點動和自鎖控制

13.PLC 控制電動機手動正反轉控制

14.PLC 控制電動機帶延時正反轉控制

15.PLC 控制電動機星/三角啟動自動控制

16.變頻器功能參數設置與操作

17.變頻器報警與保護功能

18.外部端子點動控制

19.變頻器控制電機正反轉

20.多段速度選擇變頻調速

21.變頻器無級調速

22.基于外部模擬量(電壓/電流）控制方式的變頻調速

23.觸摸屏與PLC通訊控制

24.步進電機控制

25.觸摸屏、變頻器與PLC綜合控制

28.伺服電機控制

五、電氣控制（PLC、變頻器、觸摸屏）實訓平臺設備配置
