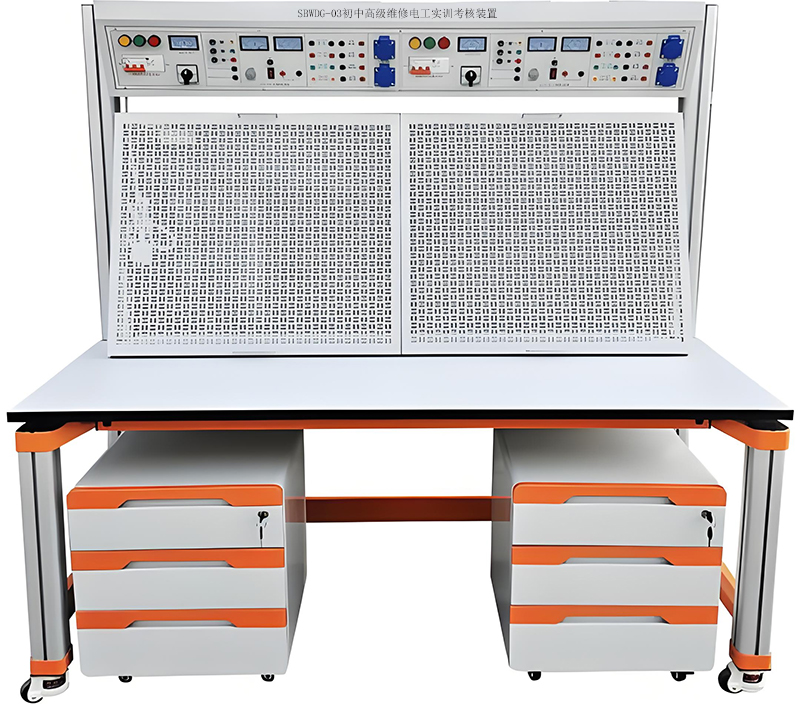

SBWDG-03初中高級維修電工實訓考核裝置

一、概述

初中高級維修電工實訓考核裝置、采用國際慣用的萬能網孔板平臺式設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電力拖動線路、照明線路接線工藝的實訓，達到“教”、“培”、“考”目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易 。同時采用了彩色蝕刻新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。

初中高級維修電工實訓考核裝置配備了接觸器、開關電源、中間繼電器、三相電機、空氣開關、熔斷器、熱繼電器、西門子PLC和變頻器等工業基石。其獨特的孔狀接線設計，配合專用安全導線，為初學者提供了高度安全保障，是學生掌握電氣控制基本原理、PLC基礎編程和電機驅動技術的理想練兵場，確保每位學子打下堅實、規范的操作根基。

二、初中高級維修電工實訓考核裝置技術指標

1. 外型：整體尺寸1600mm×700mm×1750mm；

2. 實訓臺架的材料：鋼板、鋁合金結構；

3. 電源(雙組具有相同資源)：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)固定交流輸出：三相五線  380V 接插式2組、220V接插式2組。

3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；

4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；

5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

6.4只5408二極管，用于能耗制動的整流電路；

7.三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。

三、 初中高級維修電工實訓考核設備結構功能

本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。

1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。

2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。

4、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元?dú)饧ǜ黝?lèi)低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM。

四、參考實訓項目

1.電工布線工藝實訓

2.兩個開關控制一盞燈線路訓練

3.聲控開關控制白熾電路訓練

4.二地控制一盞燈電路訓練

5.三地控制一盞燈電路訓練

6.日光燈線路接線訓練

7.單相電度表直接安裝接線

8.單相電度表經電流互感器安裝接線

9.室內照明電路安裝訓練

10.配電板安裝訓練

11.交流負載電功率的測量

12.三相異步電動機直接啟動控制

13.三相異步電動機接觸器點動控制線路

14.三相異步電動機接觸器自鎖控制線路

15.三相異步電動機Y／Δ自動控制線路

16.用倒順開關控制三相異步電動機正反轉線路

17.接觸器聯鎖的正反轉控制線路

18.按鈕聯鎖的三相異步電動機正反轉控制線路

19.雙重聯鎖的三相異步電動機正反轉控制線路

20.三相異步電動機多地控制

21.工作臺自動往返控制線路

22.三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路

23.三相異步電動機能耗制動控制線路

24.變頻器的參數設置

25.變頻器的BOP啟停控制

26.變頻器的外部端子控制

27.PLC控制三相異步電機啟?？刂?/span>

28.PLC控制三相異步電機正反轉控制

29.PLC控制三相異步電機星三角控制

30.PLC與變頻器通訊控制

31.觸摸屏的畫面編輯

32.觸摸屏通訊參數設置

33.觸摸屏與PLC通訊控制

34.觸摸屏、PLC、變頻器通訊控制

五、初中高級維修電工實訓考核設備配置清單
