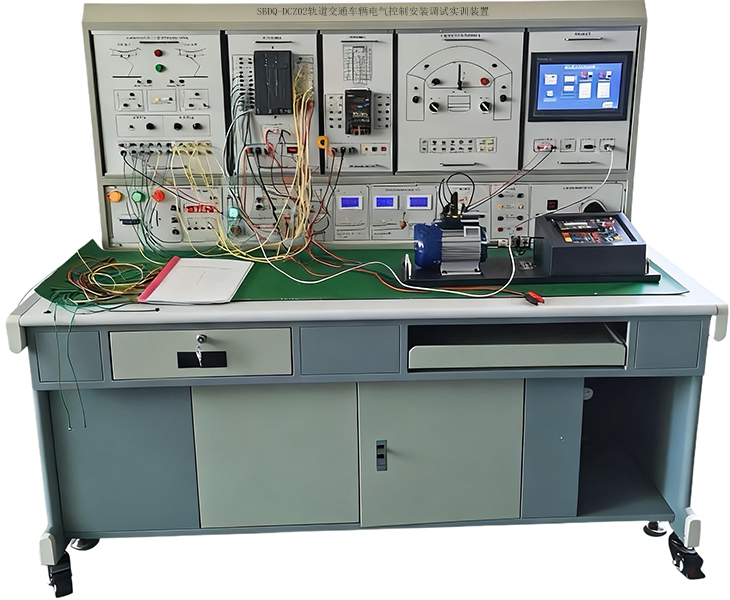

SBDQ-DCZ02軌道交通車輛電氣控制安裝調試實訓裝置

一、概述

軌道交通車輛電氣控制安裝調試實訓裝置包含了傳統的繼電控制和 PLC、人機界面、通訊等多種 控制方式，模塊化結構，并帶有模擬了相應的操作機構動作。包括動 車的典型電路模塊：受電弓升降控制模塊；主斷控制模塊；空調系統 控制模塊；牽引 VVVF 控制模塊；電氣牽引/制動控制模塊；照明控制模塊；車門控制電路模塊、配電安裝實訓考核單元等部分。

二、設備技術指標

1）電源：

a、電源輸入：三相 AC380V±10%50HZ 三相五線；

b、電源輸出：0~250／2A 交流可調電源 1 路，380／2A 三相交流 電源 2 路、220V／2A 單相電源 2 路、0~30V／2A 直流可調電源 1 路， 實驗管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能。

2）儀表/表頭：

內部測量顯示：指針式交流電壓表 1 只，數字式直流電壓表 3 只、 數字式直流電流表 3 只、數字式交流電壓表 1 只、數字式交流電流表 1 只，實時監控所測電壓/電流變化；

3）保護：短路保護、過載保護、欠壓保護、漏電保護，漏電保護 動作電流≤30mA。

4）整體尺寸 1570mm×750mm×1790mm。

三、設備組成

1）臺架包含實訓桌、實訓臺、電氣安裝架、考核掛板存放柜 等。實驗桌有一個帶鎖抽屜，便于存放實訓指導書、實訓工具及附 件，掛板柜便于存放常用的考核掛板；實訓臺有時間管理器，可以 設定考核時間， 0~250／2A 交流可調電源 1 路，380／2A 三相交流 電源 2 路、220V／2A 單相電源 2 路、0~30V／2A 直流可調電源 1 路。

2）實訓裝置配有 10 寸觸摸屏，既可用于操作控制，又可實時 顯示模擬控制對象的動作過程。

3）配電安裝實訓考核單元是實現電氣安裝和現場規范實現、工 藝實現的理想實訓單元。通過訓練，加強受訓人員了解和掌握國家 標準、專業標準、企業標準和相關的操作規范。提高了受訓人員的 基本操作技能水平，對行業和企業發展、產品推廣起到積極作用。

4）牽引 VVVF 控制模塊包括觸摸屏、 西門子 PLC 主機 S7- 200SMART/SR40、通訊線纜、西門子 V20 變頻器、編碼器組成?？梢詫崿F(xiàn)標準通信接口，實現上位機對本系統的監控功能。

四、設備技術指標

外型：整體尺寸 1570mm×750mm×1790mm； 實訓臺架的材料：雙層亞光密紋結構；

電源：

1)電源輸入：三相 AC 380V ±10% 50HZ 三相五線；

2)電源輸出： 0~250／2A 交流可調電源 1 路，380／2A 三相交 流電源 2 路、220V／2A 單相電源 2 路、0~30V／2A 直流可調電源 1 路，實驗管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能。

儀表/表頭：

內部測量顯示：指針式交流電壓表 1 只，數字式直流電壓表 3 只、數字式直流電流表 3 只、數字式交流電壓表 1 只、數字式交流 電流表 1 只，實時監控所測電壓/電流變化； 保護：短路保護、過載保護、欠壓保護、漏電保護，漏電保護 動作電流≤30mA。

五、配置清單(數量為 1 合計數量)

附表一:配電安裝實訓單元

附表二:常用工具及耗材（與配電安裝實訓單元配套）
