SBXDT-228C通用電工、電子技術實驗裝置

一、產品的特點：

通用電工、電子技術實驗臺、電工電子基礎實訓設備具有較完善的安全保護措施，較齊全的功能（詳見實驗臺結構簡介）。實驗桌中央配有通用九孔萬能插件板，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部內嵌126組銅質九孔一體成型嵌件。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路，元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊儲存柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

二、通用電工、電子技術實驗設備技術指標

1、工作電源：三相五線 AC 380V±10%  50Hz

2、溫度：－10～40℃；環境濕度：≤90%（25℃）

3、外形尺寸：長×寬×高=1600×700×1500㎜

4、整機功耗：≤1.0KW

5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、通用電工、電子技術實驗裝置主要構成：

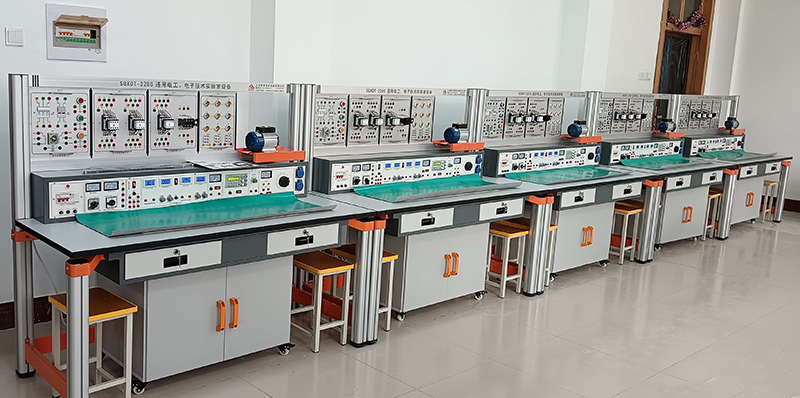

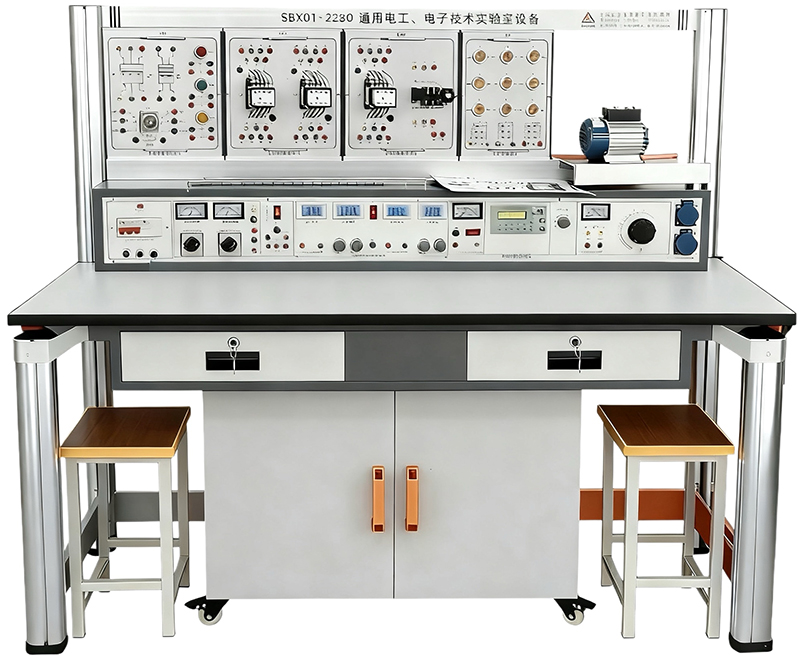

裝置由主機箱、實驗桌（裝有九孔萬能插件板）、電氣控制實驗掛箱，實驗掛箱支架、移動矮柜、示波器架、透明創新實驗?zāi)K、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構；電氣控制實驗掛箱及各實驗?zāi)K可根據實驗需求自由組合實驗。

（一）主機箱：實訓主機箱箱體采用鐵質雙層亞光密紋噴塑結構，鋁質面板。左邊是安全控制、交直流電源、信號源、測量電表等；主機箱控制面板右邊配有多組外部儀器交流工作電源插座。

1、輸入工作電源：三相五線AC 3800V±10%  50Hz。

2、輸出電源及信號

A單元：三相四線

B單元：交流3、6、9、12、15、18、24V

C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預 設式限流保護功能。

電壓穩定度：<10-2  負載穩定度：<10-2 紋波電壓：<5mv

D單元：直流穩壓5V，電流0.5A

E單元：交直流電壓0～240V連續可調，電流2A

F單元：2組220V電壓輸出插座，供外接儀器使用。

3、單次脈沖源：每次均可輸出一對正負脈沖

4、功率輸出函數發生器/頻率計：

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

6）頻率計最高測量范圍100MHz，自動換檔。

5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。

6、絕緣電阻：>5MΩ

7、漏電保護：漏電動作電流≤30mA

（三）實驗桌結構：實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實驗裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。

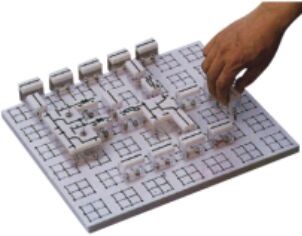

實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35×90cm )，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部內嵌126組銅質九孔一體成型嵌件（共有1134孔）。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。

實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根鋁型材橫梁，組成電氣實驗掛箱支架。支架與電氣控制實驗掛箱配套，上下方便，左右移位自如。

（四）透明元件創新模塊：元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。

（五）電氣實驗掛箱：鋁質面板，后蓋由拉模成型鋁型材與注塑成型塑料件構成，電氣元件接線點都已引到安全插座，實驗接線方便安全、快捷。

電氣實驗掛箱一：交流接觸器2只

電氣實驗掛箱二：交流接觸器1只、熱繼電器1只

電氣實驗掛箱三：時間繼電器1只，按鈕紅、黃、綠

燈座負載掛箱：9只燈座及相應控制開關，燈泡用戶自備

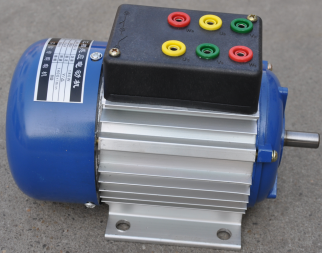

（六）三相交電機一臺：380V/180W，鋁質外殼。

 （七）學生凳

1．凳腿采用30×30×1.2mm 的方管；

2．拉管采用 30×30×1.2mm 的方管；

3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；

4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。

四、實驗項目：

（1）電工實驗　　　　　　　

1．電工測量儀表的使用　　　　　　　

2．常用元件的識別與檢測　　　　　　

3．線性元件與非線性元件的伏安特性

4．電源的外特性　　　　　　　

5．電位值、電壓值的測定　　　　

6．電流表和電壓表的擴程　　　　　　　

7．基爾霍夫定律的驗證　　　　

8．驗征楞次定律

9．迭加原理與互易定理的驗證　　　　　

10．戴維南定理與諾頓定理的驗征　　　　

11．電壓源與電流源的等效變換　　　　　

12．受控源特性的研究　　　　　　　　　

13．一階電路實驗　　　　　　　　　　　

14．二階電路的過渡過程

15．研究LC元件在直流和交流電路中的特性

16．負載獲得最大功率的條件

17．交流電路參數的測量

18．正弦交流電路中RLC元件的特性

19．RL及RC串聯電路實驗

20．RLC串聯諧振電路

21．日光燈電路的連接及功率因數改善

22．三相負載的星、三角接法

23．三相電路及功率的測量

24．R-C選頻網絡的研究

25．二端口網絡研究　

26．單相變壓器實驗　　　　　　

27．互感電路實驗

28．三相異步電動機的使用與起動

29．三相電動機接觸器點動正轉控制線路

30．三相電動機具有自鎖的正轉控制線路

31．三相電動機具有過找保護的正轉控制線路

32．三相電動機接觸器聯鎖的正反轉控制線路

33.三相電動機按鈕聯鎖的正反轉控制線路

34.三相電動機按鈕接觸器復合聯鎖控制線路

35.三相電動機接觸器控制Y/△降壓起動

36.三相電動機時間繼電器控制Y/△降壓起動

利用上述36項實驗的元器件也可完成下面電路實驗

1．最簡單的電路　　　　　　　　　　　

2．電路中各點電位與參考點的選擇　　

3．電阻的串聯　　　　　　　　　　　　

4．電阻的并聯　　　　　　　　　　　　

5．電阻的混聯　　　　　　　　　　　　

6．電阻分壓器電路　　　　　　　　　　

7．全電路歐姆定律　　　　　　　　　　

8．電橋的應用與平衡條件　　　　　　

9．節點電壓法　　　　　　　　　　　

10．回路電壓法　　　　　　　

11．支路電流法　　　　　　　　　　　　

12．RCL并聯電路　　　　 　　　

13．串聯電路　　　　　　　　　

14．變壓器結構及工作原理　　　　　

15．基爾霍夫第一定律　　　　　　　　　

16．基爾霍夫第二定律　　　　　　　　　

17．日光燈電路原理　　

18．?dāng)U大電壓表量程　　　　　　　　　

19．?dāng)U大電流表量程

20．RC電路的過度過程　　　　　　　 　

21．RL過渡過程　　　　　　　　　　

22．電容的串聯電路　　　　　　　　　

23．電容的并聯電路

24．電容器的充放電

25．電容器在交直流中的作用

26．條形磁鐵在線圈中的運動

27．電容的混聯

28．純電阻、電感、電容電路

29．磁耦合線圈的順串

30．磁耦合線圈的反串

31．歐姆表的工作原理

32．雙聯開關二地控制

33．用示波器觀察磁滯回線

34．磁路歐姆定律

35．兩線圈的互感及同名端

36．互感耦合

37．提高功率因數的方法

38．單相電路功率的測量

39．收錄機電源電路

40．濾波電路

41．電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值。

（2）電子實驗

1．晶體二極管的特性及檢測 　　　　　　

2．晶體三極管輸入輸出特性

3．低頻小信號電壓放大器

4．直接耦合兩級放大器

5．RC耦合兩級放大器

6．負反饋對放大器性能的影響

7．變壓器耦合推挽功率放大器

8．互補對稱推挽功率放大器(OTL)

9．單相半波整流

10．單相全波整流

11．單相橋式整流

12．單相橋式整流濾波

13．單結晶體管特性

14．單結晶體管觸發電路

15．晶閘管簡單測試及可控整流電路

16．場效應管測試

17．串聯型穩壓電壓

18．差動放大電路的研究

19．集成運放參數的測試

20．集成運放減法電路

21．集成運放加法電路

22．集成運放積分電路

23．集成運放微分電路

24．集成運放文氏正弦波振蕩器

25．電容三點式振蕩器

26．電感三點式振蕩器

27．集成穩壓電路

28．無穩態電路（多諧振蕩器）

29．施密特觸發器

30．集成與門邏輯功能測試

31．集成非門電路邏輯功能測試

32．集成或門電路邏輯功能測試

33．集成與非門邏揖功能測試

34．CMOS門電路的測試

35．基本RS觸發器

36．JK觸發器

37．D觸發器

38．555時基電路的應用（方波發生器)

39．二一十進制計數器

40．二一十進制8421譯碼器

41．加法器

42．減法器

43．用集成與非門構成單穩態觸發器

44．組合邏輯電路

利用上述44項實驗元器件也可完成面實驗

45．P-N結單向?qū)щ娞匦?

46．三權管ICBO的測量電路

47．三極管ICEO的測量電路

48．三極管電流放大    　

49．三極管的VA特性             　

50．帶負載的單級小信號電壓放大

51．電壓負反饋偏置電路

52．分壓式電流負反饋偏置電路

53．用熱敏電阻穩定工作點

54．用二極管穩定工作點

55．分析Ce對低頻特性的影響

56．共基極放大實驗電路         　

57．共集電極放大實驗電路

58．共源極基本放大電路

59．場效應管自給偏壓放大電路

60．場效應管分壓式自偏壓電路

61．場效應管共漏極電路

62．場效應管共柵極電路

63．單管阻容放大電路

64．基本直流放大電路

65．用電阻提高后級發射極電位

66．用穩壓管提高后級發射極電位

67．變壓器耦合放大電路

68．甲類功率放大電路

69．乙類功率放大電路

70．串聯電流負反饋

71．串聯電壓負反饋電路

72．并聯電壓負反饋電路

73．并聯電流負反饋電路

74．兩級放大電路中的負反饋

75．射極輸出電路

76．自舉射極輸出電路

77．用電容衰減高頻電壓　　　　　　　

78．用負反饋消除自激振蕩

79．電池監視電路

80．場效應管、三極管組成放大電路

81．PNP-NPN直接耦合放大電路

82．共基共射放大電路

83．晶體管開關作用

84．液位光電控制

85．簡單的溫控電路

86．模擬光控簡易路燈自動開關電路

87．RC移相振蕩器

88．雙T選頻網絡

89．雙T選頻網絡組成的振蕩器

90．變壓器反饋式振蕩電路

91．場效應管變壓器反饋式振蕩電路

92．防盜報警電路

93．串聯型晶體振蕩電路

94．互補音頻振蕩訊響器

95．報警訊響器

96．音樂門鈴電路

97．電子報警器電路

98．差動放大電路的基本形式

99．電子門鈴電路

100．準互補對稱電路

101．三管OTL互補對稱電路

102．長尾式差動放大電路

103．差動輸入單端輸出

104．單端輸入雙端輸出

105．單端輸入單端輸出

106．雙電源式長尾差動放大電路

107．差動式放大器實驗電路

108．具有恒流源的差動放大電路措施

109．單端輸出差動放大電路的溫諷分析

110．閃光器電路

111．運算放大器的基本接法

112．電流差動式運放用作交流比例放大

113．Vos的簡易測量方法

114．Aos的簡易測量方法　　　　　　　

115．Aod的簡易測量方法　　　　

116．共模抑制比Cmrr的簡易測試

117．最大共模輸入電UIcm的簡易測試

118．Yopp的簡易測試

119．SR的測量方法

120．基本同相放大接法

121．運放構成的LC振蕩器

122．電熱杯調溫電路

123．引到反向端輸入調零措施

124．引到同向端輸入調零指施

125．為使電值不致過大的接法

126．利用三極管的基極電流實現Ios的溫度補償

127．利用T型網絡提高等效反饋電阻  　

128．使互補管工作在甲乙類擴大輸出電流的措施

129．對電容負載進行校正時措施　　　　

130．反相輸入保護措施

131．同相輸入保護措施  　　　

132．利用穩壓管保護器件   　　　　　

133．電源極性錯接的保護  　　　

134．電源啟動瞬間過壓保護　　　　

135．二極管檢波電路     　　　 　

136．利用PN結的溫度系數測量溫度的電路原理

137．雙二極管限幅器

138．反相運放基本電路   　　　

139．可變比例放大      　　　

140．同相運放基本電路  　　　

141．電壓/電流變換電路 　　　

142．電流/電壓變換電路

143．電壓跟隨器       　　　

144．差動放大基本電路  　　　

145．運算放大器的差動輸　　　     　

146．反相輸入求和運算    　　　

147．同相輸入求和運算

148．雙端輸入求和運算

149．基本積分電路

150．EG考濾泄漏阻對的積分運算電路　

151．提高積分時間常數的措施

152．快速積分電路

153．模擬一階微分方程電路

154．模擬二階微分方程電路

155．基本微分電路

156．實用微分電路

157．利用間接方法得到近似微分

158．基本對數運算電路

159．利用三極管的對數特性組成對數運算電路

160．反對數放大的基本電路

161．Vo正比于VxVy電路

162．簡單的過零此較電路

163．具有滯迥特性的比較電路

164．雙限比較電路

165．利用二級管作為上限檢測幅度選擇電路

166．雙限三態比較電路

167．下限檢幅選擇電路

168．基本采樣保護電路

169．RC無源網終的低通濾波電路

170．濾波電路接到組件的同相輸入端

171．濾波電路接到組件的反相輸入端

172．簡單二階RC濾波電路

173．典型RC有源濾波電路

174．兩階有源濾波電路

175．多路反饋二級有源濾波電路

176．典型二階高通有源濾波電路

177．基本帶通濾波電路

178．典型帶通濾波電路

179．用雙T網絡組成的帶阻濾波

180．輸出限幅的反相器

181．實用差值運算放大器

182．矩形波振蕩電路

183．阻容移相觸發電路

184．電熱褥調溫裝置

185．寬度可調的矩形波發生器

186．簡單的鋸齒波發生器

187．幅頻可調的鋸齒波發生器

188．單相橋式整流常用畫法電路

189．全波整流電路的最大反向峰值電壓

190．電容濾波電路

191．電容濾波帶電阻負載　　 　　　

192．全波整流電容濾波電路

193．RC濾波電路

194．多段RC濾波電路       　  　　

195．基本的LC濾波電路      　　　

196．T型濾波電路           　　　

197．二倍壓整流電路        　　　

198．三倍壓整流電路        　　　

199．基本穩壓管穩壓電路     　　   　

200．基本調整管穩壓電路    　　　

201．具有放大環節的穩壓電路 　　　

202．調整管穩流電路  　　　

203．電子濾波器       　　　

204．串聯穩壓電路　

205．并聯穩壓電路

206．電子催眠器　　　

207．三端集成穩壓電路

208．正電源輸出可調的集成穩壓電路

209．單相全波可控整流

210．硅穩壓管穩壓電路

211．單相半波可控整流

212．單相橋式半控整流

213．充電用硅整流器原理

214．感性負載對晶閘管的影響

215．晶閘管觸發導通試驗

216．反電動勢負載晶閘管電路

217．簡易電子調壓電路

218．測試單結管分壓比n

219．單結管振蕩電路

220．單結管觸發應用電路

221．二極管"與"門電路

222．三極管"或"門電路

223．與邏輯形象化

224．或邏輯形象化

225．非邏輯形象化

226．三極管"非"門

227．三極管"與非"門

228．三極管"或非"門

229．三扳管雙穩態電路

230．三極管單穩態電路

231．三極管多諧振蕩電路

232．置位觸發電路

233．射極耦合雙穩態

234．對稱式多諧振蕩器

235．環形多諧振蕩器

236．微分型單穩態電路

237．集成施密特電路

238．矩形波發生器

239．單脈沖電路

240．連續脈沖發生器

五、電工電子實驗室設備配置清單（每臺）
