1

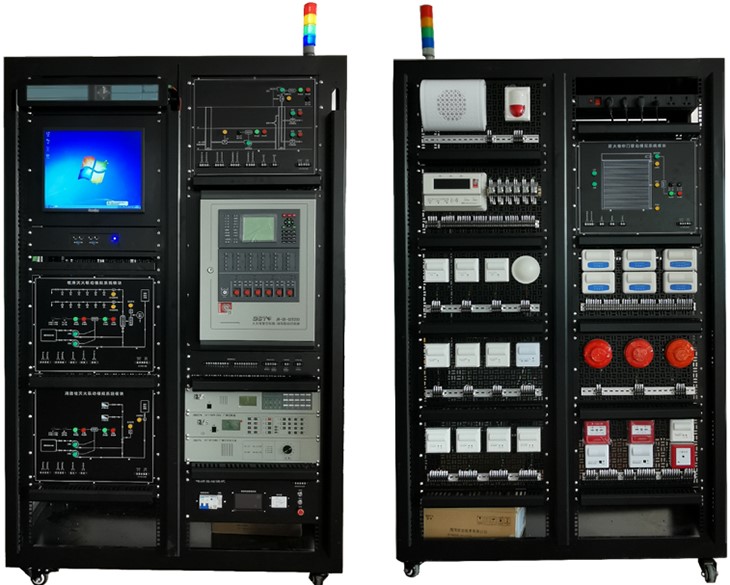

開放式機架平臺

1

臺

材質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：1225mm×650mm×1930mm（±50 mm）；

要求不低于一體式標準19英寸機架，4×38U容量，可安裝各種標準機架設備、標準化的功能模塊、綜合布線機柜設備及可供自由配置的網孔板模塊等；

要求設計理線槽、理線環及走線孔，使布線更隱蔽、規范、整齊和美觀；

要求設計帶理線功能的加強筋，加強電柜面板硬度的同時提供更多的布線路徑；

機架內部、兩側及背部完全開放，學生可以看到所有器件的原始端子、接口及標識，以及二次引線的連接關系；

預留對地進電安裝孔和接地柱，滿足現場配電需求。

2

網孔板安裝模塊

8

塊

材質工藝：要求不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×265.9mm（6U）×8mm（±10 mm）；

網孔規格：≥Ф5×15mm；

網孔數量：≥462個。

3

網孔板用膨脹固定件

100

個

材質要求：尼龍（PA）；

功能要求：利用自攻螺絲擰入時對固定件的作用力，使其在網孔中膨脹緊固，完成器件在網孔板上的固定；

自攻螺絲規格：≥M3~M6；

重復緊固次數：≥25。

4

線纜管理架

12

個

材質工藝：要求不低于1.0/1.2mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

安裝方式：不低于標準19英寸機架式；

占用空間：≥1U。

5

電源管理模塊

1

臺

材質工藝：要求不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×177mm（4U）×250mm（±10 mm）；

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。

2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。控制：可在微信小程序中遠程控制智能開關的通斷。

3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。

4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：1、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。2、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

6

四層警示燈

1

個

要求能夠分別以藍色、綠色、黃色及紅色的常亮指示燈指示多功能電源模塊的外部進電、正常供電、電源短接及跳閘報警的狀態；

工作電壓：AC220V；

功耗：≤20W。

7

嵌入式編程主機及其托盤模塊

1

套

材質工藝：≥1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×88.1mm（2U）×191mm（±10 mm）；

15.6 寸液晶屏1920*1080，十點電容觸摸屏，CPU:酷睿I5四代，4G 內存，128G SSDRS232*2,RJ45*2,USB*4,12V 5A 電源。

8

鍵鼠及其托盤模塊

1

套

材質工藝：要求不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×88.1mm（2U）×277.5mm（±10 mm）；

托盤形式：壓按彈出或鎖止；

鍵鼠接口：有線USB。

9

實訓中心液晶管理裝置——工位顯示模塊

1

臺

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×132.6mm×82mm（±20 mm）；

支持液晶屏顯示內容自定義，文本、字幕、當前時間、計時、表盤、溫度、濕度、噪音等；

支持通過WiFi連接通訊；

輸入電源：AC220V；

溫度：-10℃～+40℃；

相對濕度：≤90%（+20℃）；

環境要求：空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃。

10

實訓中心液晶管理軟件

1

套

可編輯的節目包括字幕、文本、炫動字、數字時鐘及表盤，屏幕計時等；

可設置播放時長及次數；

支持單機發送，通過USB發送及集群發送節目；

11

無線網卡

1

只

要求兼容IEEE802.11N標準，連接速率可達150Mbps；

支持AD-HOC網絡組建，支持軟AP功能，兼容PSP、X-Link接入；

帶有WPS一鍵加密按鈕，輕松完成加密操作；

WPS一鍵加密按鈕，輕松實現安全加密；

支持的WEP、WPA、802.1x、AES、TKIP加密和認證機制；

支持不同模式無線工作站點信息過濾；

支持流量統計；

支持無線漫游（Roaming）技術，無線連接；

端口：USB2.0接口；

電源：USB供電；

天線類型：內置；

無線頻段：≥2.412GHz~2.4835GHz；

可用信道：≥1~14channel；

外形尺寸：≥49.5X17.6X7.2mm；

溫度：0~50℃(工作)，-20~70℃(存儲)；

濕度：10%~85%RH不凝結(工作),5%~  95%RH不凝結(儲存)。

12

機架式彩色LED色塊顯示功能的網絡壓接實訓測試儀

1

套

每芯線端接對應彩色LED發光塊，直觀持續顯示端接連接狀況和線序，分48組共有96個發光色塊，同時顯示6根雙絞線全部端接情況?？芍庇^判斷網絡雙絞線的跨接、反接、短路、斷路等故障。

13

機架式彩色LED顯示功能的網絡跳線檢測及故障演示儀

1

套

對應彩色LED發光塊顯示線纜兩端RJ45接頭壓接線端接連接狀況和線序，每根跳線對應8組16個彩色LED發光塊。直觀和持續顯示連接狀況和線序，64個指示燈分32組，設有線纜類型、組別、故障類型提示燈組，同時檢測出4根跳線壓接情況。故障演示系統面板上設有網絡跳線測試接口6組，故障模擬演示功能包括正確、反接、跨接、斷路、交叉、短路等國際標準故障類型。

14

雙絞線及光纜測試儀

1

套

由電源指示燈、液晶顯示屏、實驗功能接口區組成。實驗功能接口由線纜接口和配線架接口組成，分別包括RJ45接口，110型通訊跳線架和光纜配線接口。儀器正面板左上方設有一塊5.6英寸的液晶顯示屏幕，此高清晰分辨率液晶顯示屏用來顯示各個實驗的數據和測試結果，以及相關實驗說明。進入系統后，點擊液晶觸摸屏，進行  實訓項目的選擇。網絡跳線測試功能區、通信端接測試功能區、配線端接測試功能區、光纜配線測試功能區（包含一組光功率計功能）。

15

網絡交換機

1

臺

24口,百兆

16

機架式語音交換機

1

臺

4 進 16 出可編程

17

RJ45 網絡配線架

1

臺

19 英寸 24 口

18

110 通訊配線架

1

臺

19 英寸 100 對

19

組合式光纖配線架

1

臺

19 英寸 12 口

20

光纖面板

4

套

含底盒

21

電話機

1

部

按鍵式

22

綜合布線信息管理系統

1

套

具有實訓考核評定功能，設備內置WIFI無線信號或者RS485傳輸模塊，教師可通過上位機考核系統，實時監測多組學生實訓情況，同時支持各類技能大賽現場實施評判、管理、打印功能。

23

6位PDU電源

1

個

工作電壓/頻率：≥220~250VAC/50~60Hz；

最大電流/功率：≥10A/2500W；

過載保護：自動切斷電源，手動按鈕復位；

安裝方式：不低于標準19英寸機架式；

占用空間：≥1U。

26

24位超五類非屏蔽插座配線架

1

個

標準規范要求：ISO/IEC11801:2008、ANSI/TIA568-C.2及YD/T926.3-2009；

插頭與插座插合次數：≥1000；

導線端接次數：≥250；

端接線序：T568A/T568B；

安裝方式：不低于標準19英寸機架式；

占用空間：≥1U。

27

8P8C超五類非屏蔽水晶頭

20

個

符合UL/E136825認證和FCC規范；

符合T568A和T568B線序；

插拔次數：≥1000；

壓力測試：≥20N；

線規：≥23~26AWG；

塑膠殼材料：聚碳酸酯；

簧片：三叉簧片設計、磷青銅鍍金。

28

超五類非屏蔽信息插座模塊

4

個

標準規范要求：ISO/IEC11801:2008、ANSI/TIA568-C.2及YD/T926.3-2009；

插頭與插座插合次數：≥1000；

導線端接次數：≥250；

端接線序：T568A/T568B。

29

單口86型信息面板

4

個

材質要求：PC/ABS；

帶有標識條和防塵蓋。

30

86型底盒

4

個

材質要求：ABS；

尺寸（長×寬×高）：86mm×86mm×35mm（±10 mm）。

31

UTP超五類4對非屏蔽跳線

4

條

標準規范要求：ISO/IEC11801:2008、ANSI/TIA568-C.2及YD/T926.3-2009；

插頭與插座插合次數：≥1000；

長度：≥1.5m。

32

UTP超五類4對非屏蔽電纜

100

米

標準規范要求：ISO/IEC11801:2008、IEC61156-5-2009、ANSI/TIA568-C.2及YD/T1019-2001；

阻抗：（F=1~100MHz）100±15%；

單根導體直流電阻：≤9.5MΩ/100m；

線對直流電阻不平衡：≤2.5%；

延遲偏差：≤45ns/100m；

額定傳輸速率（NVP）：≤67%；

絕緣電阻：≥5000MΩ/km+20℃ DC（100~500）。

33

軟電線0.3mm²

1

批

黃、綠、紅、藍、黑。

34

軟電線1.0mm²

1

批

紅、黑、黃綠。

35

焊錫絲

1

卷

≥1.0mm。

36

電工膠布

2

卷

長≥3M。

37

異型標識管

1

卷

≥1.5。

38

扎帶

4

包

≥3×100mm。

39

學生凳

2

把

圓鋼（塑料凳面）。

40

工具箱

1

個

430×230×200mm（±10 mm）。

41

尖嘴鉗

1

把

6”（6寸），160mm。

42

剝線鉗

1

把

剝線能力：≥0.25-6mm2；

長度：≥170mm。

43

斜口鉗

1

把

≥7寸180mm。

44

RJ45雙用工具

1

把

具有裁斷和剝線功能；

可夾RJ11、RJ12（6P）及RJ45（8P）水晶頭；

適用于單股線和多股線。

45

IDC壓線工具

1

把

適用于RJ45配線架和110配線架；

一端具有壓接功能，另一端具有壓接和裁線功能；

沖擊力可調整。

46

5對打線工具

1

把

適用于110配線架，一次壓接最多5對110型連接塊；

一端具有壓接功能，另一端具有壓接和裁線功能。

47

旋轉剝皮工具

1

把

用于剝同軸電纜，網線等。

48

小一字螺絲刀

1

把

≥3寸，3*75mm。

49

小十字螺絲刀

1

把

≥3寸，3*75mm。

50

大十字螺絲刀

1

把

≥5寸，5*75mm。

51

電烙鐵

1

把

≥50W。

52

電烙鐵托架

1

個

≥120*70mm。

53

數字萬用表

1

個

交直流電流；

交直流電壓；

電容；

電阻；

蜂鳴通斷。

54

《設備說明書》

1

本
