SBGG-600A鉗工技能實訓平臺（六工位）

一、建設背景

鉗工技能實訓平臺（六工位）隨著現代科學技術的不斷發展，新的國家和行業技術標準相繼頒布和實施在現代機械制造業中對鉗工提出了新的、更高的要求，鉗工的分類越來越細，工作范圍也越來越廣，但不管如何分工都必須掌握好鉗工的基本技能，而各項技能之間又有一定的相互依賴關系，因此必須大力加強對新技術工人的基本操作技能培訓，提高他們的操作技能水平，并為今后的發展打下扎實的基礎本課程以培養綜合素質為基礎，以能力為本位，把提高學生的職業能力放在突出位置，培養學生對《普通鉗工與測量基礎》這門課程的學習興趣。以企業需求為基本依據，以就業為導向，增強針對性，又兼顧適應性，培養誠信的職業道德，能客觀、公正、實事求是地處理問題。積極啟發學生主動回答問題，培養學生獨立分析問題和解決問題的能力，提高學生創新思維和理論聯系實際的能力。

二、建設功能

1.實驗室適合開展實驗教學的專業

機械制造與自動化

機械設計與制造

2.實驗室適合開設的實驗課程

《機械制圖》

《機械制造基礎》

《機械制造工藝》

《機械設計》

3.實驗室適合開設的實驗項目

任務一：正六邊形加工

1.劃線

2.鋸、銼基準面

3.鋸、銼平行面

4.鋸、銼第三、四面

5.鋸、銼第五、六面

任務二：銼配凹凸體

1.工藝分析和劃線

2.加工凸形體

3.加工凹形體

4.孔加工與攻螺紋

任務三（綜合）：螺母加工

1.劃線--根據圖樣，在工件表面上劃出加工界線

2.鏨削--將工件鏨削加工成六角體

3.銼削操作--對鏨削后工件表面進行銼削加工

4.鋸削操作--把銼削完工的六角體鋸成四段（長度為10mm）

5.鉆孔操作

6.攻絲和套螺紋操作

三、建設定位

通過鋸,鏗,整鉆,攻絲套絲等工操作技能，培養學生掌握正確劃線、整削、鋸割、鉆孔、擴孔、銘孔、較孔、攻絲、套絲等方法及基本測量技術。使學生具備從事本職業工種所必需的鉗工操作技術。同時培養學生愛崗敬業、團結協作、吃苦耐勞的職業精神。

可開展職業工種鑒定。

四、技術參數

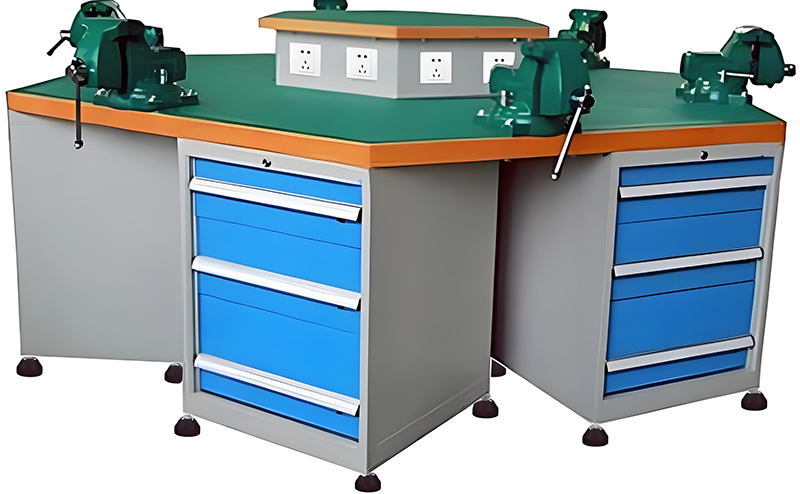

1.工作臺采用六邊形結構設計，尺寸1200mm×2080mm×2400mm，高度800mm。

2.臺面總厚度50mm，采用實木材質，表面貼防靜電膠皮，四周黑色PVC包邊，桌面鋪有綠色橡膠墊一塊，保護操作臺面。

3.每個工作臺配備6個立柜，每個立柜為落地3個抽屜，材質選用優質冷軋鋼制造，立柜柜體為支撐、內加強結構，重型抽屜，每抽可承重200kg，抽屜拉手為全寬鋁合金把手，配上可貼標簽，便于管理分類，鎖具為中央安全鎖，一把鎖可鎖上全部抽屜。

4.承重：工作臺整體承重2噸。

5.每個工作臺配備6臺6寸重型臺虎鉗。

6.重型臺虎鉗：鉗口≥150mm，重量≥21公斤，表面噴塑處理，球墨鑄鐵鉗體，硬度高結實耐用，高硬度碳鋼鉗口耐用，清晰魚紋防滑；底座可360度旋轉，帶砧臺，方便使用。

7.能夠完成各種常用工具（如錘、鋸、銼、鑿等）的認識和使用，掌握劃線、裝配、調試、維修等技能。能夠培養學生的劃線、鋸削、銼削、鏨削、攻絲、絞孔等實際的動手操作能力，鍛煉學生的劃線、鏨、銼、鋸、螺紋加工等鉗工技能。

五、每套鉗工實訓平臺配套工量具及配件
