SB-ZLZR1A型空調制冷綜合實訓裝置
一、空調制冷綜合實訓設備簡述
1、空調制冷綜合實訓裝置由空調系統和雙溫冷庫系統組成。主要強化學生對空調和冷庫系統的管路設計和安裝、電氣接線、工況調試、故障診斷與維修以及制冷工具的使用等綜合職業能力。
2、系統由電氣控制系統和管路系統兩部分組成，兩個系統獨立分開，電氣控制系統由具有漏電保護功能的電源及考核模塊、分體式熱泵空調電氣控制模塊和雙溫冷庫電氣控制模塊組成。管路系統分為熱泵空調器和雙溫冷庫兩種。設備具有智能故障考核功能，可對學生進行空調和雙溫冷庫電氣控制系統的實訓考核。
3、該設備選用真實的制冷元器件，真實的冷庫庫體，完全達到工業要求的制冷效果。該設備在控制方面引入了，在制冷系統方面使用了電子膨脹閥，能準確穩定地控制蒸發器的流量，從而精確地控制庫內溫度。

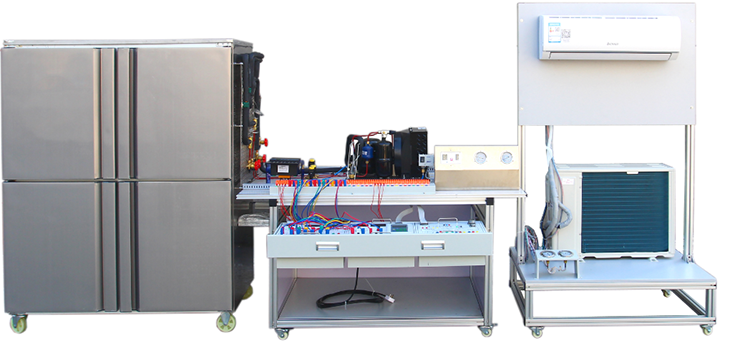

圖片僅供參考
二、空調制冷綜合實訓設備特點
1、裝置由空調系統和雙溫冷庫系統組成。
2、系統由電氣控制系統和管路系統兩部分組成。
3、設備具有智能故障考核功能，可對學生進行雙溫冷庫電氣控制系統的智能實訓考核。
二、功能：
1、設備集空調和雙溫冷庫管路系統安裝、檢漏、保壓、抽真空、充注制冷劑、電控系統接線和系統運行調試于一體，需滿足實訓教學、實際工程訓練和職業技能競賽的要求。
2、設備需采用模塊化設計，電氣系統和管路系統獨立分開，電氣系統設置測試端子、輸出端子，學生可進行電氣測試、接線和調試運行操作。管路系統可進行管路設計和安裝實訓操作。
3、裝置需直觀展示了空調、雙溫冷庫的制冷系統結構、工作原理。
4、管路系統與壓力表、壓力保護開關之間的連接采用由尼龍、聚酯纖維和聚氨酯三種材料組成的新型連接軟管，具有強度高、柔性好、降低振動傳遞、提高系統的氣密性等特點，軟管使用專用工具進行壓接，同時還配備專用免焊接的洛克環連接工具。
5、雙溫冷庫制冷系統擴展安裝熱回收模塊，使被浪費的熱量可以再次被回收利用,既環保又節能。
6、配置冷媒回收機和回收瓶，可對系統中的制冷劑進行回收后再循環利用。
7、裝置配置壓力表和溫度檢測儀，用于測量系統關鍵點的溫度和壓力值，可對系統進行計算和分析。
8、整套實訓裝置系統真實完整，結構清晰、直觀，與實際空調、冷庫制冷系統、電氣系統一致，通俗易懂，易學易教。
三、技術參數：
1、工作電源：?jiǎn)蜗嗳€ AC220V ±10% 50Hz
2、環境溫度：－5℃-40℃
3、相對濕度：≤85﹪ （25℃）
4、整機功耗：＜1.5KW
5、外形尺寸：
冷庫機組、電控系統安裝平臺≥1200mm×800mm×750mm；
雙溫冷庫柜體≥720mm×750mm×1650mm
空調器安裝平臺≥1200mm×800mm×1700mm；
6、電源總開關帶漏電保護 IΔn≦30mA，時間≦0.1S；
四、結構及配置：
1、空調器安裝平臺：
1）安裝平臺采用鋁型材作為框架，由"模擬墻"和底座組成，室內機和室外機分別安裝在模擬墻和底座上。
2）室外機和室內機的安裝位置以及內外機之間的系統連接可根據技術要求和規范進行安裝和連接，學生在木板上根據要求定位開孔，對學生進行分體式空調器安裝操作實訓。
2、冷庫機組、電控系統平臺：
1）平臺采用鋁型材為主框架，鈑金板作為輔材。桌面為帶凹槽的工業鋁型材拼接而成，便于安裝實訓部件和設備。桌面下方設置抽屜，可放置3個尺寸為330*400mm的電氣控制實訓模塊。抽屜下方設置有存放柜，用于放置制冷專用工具、真空泵以及制冷劑鋼瓶等。
2）鋁型材桌面前部需有采用端子排和護套插孔相結合的接線區，作為電氣控制實訓模塊與被控元件的連接過渡區。桌面四周安裝有走線槽。
3）冷庫機組采用泰康制冷機組，包含全封閉壓縮機、風冷翅片式冷凝器、儲液器、機組閥門等。供電電源為AC 220V-240V，50Hz；壓縮機功率7/16P；采用無氟環保的R134A制冷劑。機組安裝在不銹鋼網孔板上，可隨意擺放。配套有專用塑料卡座用于固定干燥過濾器、視液鏡等制冷器件。
4）電源及考核模塊：模塊包含單相漏電保護開關、數顯電壓表0～250V、數顯電流表0～5A和雙聯三芯插座、智能故障考核器等；
5）智能故障考核器：要求7寸觸摸屏、故障考核接口、通訊模塊、等組成，具有1個RS485通訊口和1個RS232通訊口，具有故障設置、故障清零、分?jǐn)?shù)查詢等功能。故障考核系統獨立供電，不受總電源開關的控制。具有故障設置、故障清零、考核答題、自動評分、分?jǐn)?shù)查詢等功能。具有斷電保持功能。按順序答題，允許答題次數可以設置。
6）雙溫冷庫電氣控制模塊：兩個智能溫度控制器，分別控制冷藏室和冷凍室溫度。采用接線端子和原理圖加測量點的形式，在模塊板的上部安裝安全護套插孔，部分器件的輸入和控制輸出均引到面板的安全護套插孔，便于控制電路與執行部件的接線，加深學生對電氣控制系統外圍電路的理解和掌握。模板的下部絲印詳細的電控原理圖，在相應位置安裝測量點，用于電氣參數和排除故障時的測量。同時，模塊安裝有智能故障考核板和考核接口，用于故障設置與考核。
7）溫度控制及采集模塊：安裝有數顯溫控器和智能巡檢儀，溫控器采用單路測溫，雙路控制輸出形式，可對熱回收系統進行測量及控制等功能。智能巡檢儀采用8路溫度輸入，可以對不同點的溫度同時測量，以便數據采集和計算。
3、冷庫柜體：
1）庫體需采用優質不銹鋼板做骨架，經過機械加工成型，保溫層采用聚氨酯保溫防火發泡材料。
2）整個空間分為上下兩層，上層為冷凍區，空間尺寸640*660*465mm，需采用DE-2.5吹風翅片式蒸發器，下層為冷藏區，空間尺寸不小于640*510*890mm，采用光管式蒸發器。
3）要求庫體側面安裝一塊不銹鋼網孔板，用于安裝內平衡式熱力膨脹閥、蒸發壓力調節閥、電磁閥等。
4）要求上、下柜門分別安裝290*190mm和410*300mm的小型透明玻璃窗，有利于庫體保溫的同時也便于觀察內部結構及工作狀態。庫體內包含照明系統、排水系統等。
4、熱回收模塊：
1）要求模塊由276*80*140mm不銹鋼水箱、管路固定板和相應管路等組成。
2）不銹鋼水箱的四角固定需有傳感器放置裝置，便于方便測量不同部位的溫度值。
3）管路固定板可根據實訓和考核要求設計成多種方案。
五、配置清單
序號 | 名稱 | 主要配置及規格 | 數量 |
1 | 雙溫冷柜制冷系統 | 不銹鋼冷庫柜體（尺寸720mm×750mm×1650mm）、風冷冷凝機組（AE4456）、冷風機（DE-2.5）、高壓壓力表（HS-OG-3.8L）、低壓壓力表（HS-OG-1.8L）、電磁閥（1/4″）、干燥過濾器（DFS-052S）、視液鏡（SGS-1/4）、止回閥（CV-10）、膨脹閥（TN2）、蒸發壓力調節閥（KVP12）、能量調節閥（KVC12）、高低壓壓力控制器（KP15）、冷凝壓力控制器（KP1）、光管式蒸發器等。 | 1套 |
2 | 空調器系統 | 空調器安裝平臺：1200×800×1700mm 空調器：1P熱泵型分體壁掛式冷暖變頻空調器 | 1套 |
3 | 冷庫機組、電控系統安裝平臺 | 1200mm×800mm×750mm（另配1110mm×600mm×18mm安裝木板1塊） | 1臺 |
4 | 模塊 | 控制掛箱電源及考核模塊 、 雙溫冷庫電氣控制模塊 、溫度控制及采集模塊 | 1套 |
5 | 熱回收系統 CV-6止回閥 |
| 1個 |
6 | 不銹鋼熱回收水箱 | 275mm ×80mm ×140mm | 1套 |
7 | 管路固定板 | 110mm×75mm | 2套 |
8 | 電磁閥 | 1/4" | 2套 |
9 | 冷媒回收機 | VRR12L | 1臺 |
10 | 冷媒回收瓶 | 12L | 1個 |
11 | 數字真空計 | VMV-1 | 1臺 |
12 | 加液管小球閥 | 內1/4*內1/4 | 1個 |
13 | 冷媒電子秤 | VES-50A | 1個 |
14 | 徑向壓力表 | -0.1~1.8MPa | 2套 |
15 | 接觸式測溫儀 | HT9815 | 1套 |
16 | 軟管壓接鉗 | RKY-162 | 1套 |
17 | 裁管刀 | PC-206 | 1把 |
18 | 洛克環壓接鉗 | SDY-25BW（含密封液） | 1套 |
19 | 水平尺 | 300mm 91611 | 1把 |
20 | 數顯量角器 | 0~200mm | 1把 |
21 | 冷媒檢漏儀 | XP-1A | 1臺 |
22 | 旋片式真空泵 | FY-1C-N | 1臺 |
23 | 脹管擴孔器 | CT-2000 | 1套 |
24 | 偏心型擴孔器 | VFT-808 MIS（含割刀） | 1套 |
25 | 彎管器 | 1/4"、3/8" | 各1把 |
26 | 維修雙表1 | VMG-2-R134A-B（含三色加液管） | 1套 |
27 | 維修雙表2 | VMG-2-R410A-B（含三色加液管） | 1套 |
28 | 制冷劑 | R134a | 3kg |
29 | 倒角器 | VRT-301 | 1個 |
30 | 充電式手槍鉆 |
| 1把 |
31 | 木工開孔器 | Φ60 | 1個 |
32 | 鉆頭 | 3mm | 1個 |
33 | 內六角扳手 | 5mm、8mm | 各1把 |
34 | 活動扳手 | 250mm | 2把 |
35 | 十字螺絲刀 | 6*100 | 1把 |
36 | 卷尺 | 3m | 1把 |
37 | 移動式掛線架 |
| 1個 |
38 | 跨接線 | 800mm（紅色） | 5根 |
800mm（黑色） | 3根 |
800mm（黃綠雙色） | 2根 |
52-800mm（藍色或綠色） | 65根 |
39 | 使用說明書 |
| 1本 |
40 | 智能考核專用下載線 |
| 1根 |
41 | 串口下載線 |
| 1根 |
42 | 強磁鐵 |
| 4塊 |
43 | 塑料脹塞 | 網孔板用 | 100個 |
44 | 自攻螺絲釘 | 4*30（含平墊 ） | 50個 |
45 | 銅管堵頭 | φ6，30個；φ10,20個 | 1套 |
46 | 溫度傳感器 | PT100 | 8個 |
47 | 保險管 | 10A | 5個 |
48 | 轉接頭 | 外1/4*外1/4 | 1個 |
49 | 外1/4*外3/8 | 1個 |
六、裝置功能
1、空調系統
1）了解家用空調器的結構組成；
2）理解熱泵型空調器制熱、制冷工作原理；
3）理解空調器電氣控制系統原理；
4）家用壁掛分體式空調器的設計、安裝操作；
5）空調電氣控制系統接線操作；
6）空調系統檢漏、抽真空、充注制冷劑操作；
7）空調器調試操作；
8）空調電氣故障考核。
2、雙溫冷庫系統
1）了解雙溫冷庫系統的組成；
2）理解雙溫冷庫系統的工作原理；
3）理解雙溫冷庫系統電氣控制系統原理；
4）雙溫冷庫系統管路設計、組裝操作；
5）雙溫冷庫系統電氣控制系統接線操作；
6）制冷系統的檢漏、抽真空、充注制冷劑操作；
7）雙溫冷庫系統的調試操作；
8）雙溫冷庫系統模擬電氣故障考核。
