SBWDG-02F機電技術綜合實訓考核裝置
一、概述
機電技術綜合實訓考核裝置是針對本學校機電一體化技術、機電設備安裝于維修、電氣自動化、電機電器等電工類專業的實訓教學,有工業自動化綜合實訓室設備、可編程控制器（PLC）實驗室設備、電子技術實驗室設備、電路原理實訓室設備、電力拖動實訓室設備、變頻器實驗室設備、機床故障檢修實驗室設備等，能夠承擔學校中職、大專層次電學專業學生的實訓教學任務，培養學生使用實驗設備的能力和運用實驗方法研究的初步能力，從而更好的拓展學生的知識面，發揮他們的創新能力，為學生提供一個綜合電工實訓環境，使學生對學過的專業和基礎知識，在這里得到全面的認識與鞏固，提高學生動手能力和設計能力。
機電技術綜合實訓考核裝置、電工綜合實訓考核設備由鋼板制作的考核平臺、網孔板設備和電源裝置等組成。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。設備配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。

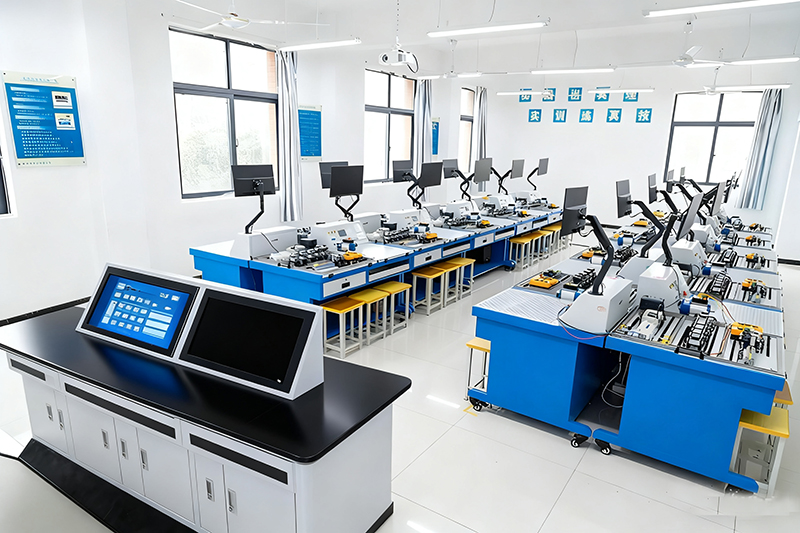

參考圖片具體根據配置
二、機電技術綜合實訓考核裝置技術指標
1.外型：整體尺寸1200mm×850mm×1000mm（±10mm）；
2.設備的材料：鈑金、木柜結構；
3.電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線 ；
2)固定交流輸出：三相五線 380V 接插式1組、220V接插式1組、220V插座式1組，380V插座式1組
4.保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA，帶電源指示。
三、機電技術綜合實訓考核裝置結構功能
機電技術綜合實訓考核裝置由實訓屏（內置電源）、實訓桌（含鍵盤）、儲物柜三大部分組成。鋼制表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；實訓桌左側安裝有角度可以調節的嵌入式的考核平臺1張，所有元器件均采用端子引出，學生接線只需在端子上進行接線，可以有效的保護元器件，轉接端子采用接插兩用端子排，方便與元器件和實訓電源屏的連接，右側裝有網孔板一塊，角度可調嵌入式安裝；實驗桌底部裝有至少4個導向輪，方便設備移動；儲物柜采用標準結構和抽屜式，用于存放工具以及實訓資料。電腦通過可調節電腦支架安裝于電源屏的上方。
四、機電技術綜合實訓考核裝置可完成的典型實訓項目舉例
1.電動機點動與連續轉動電路連接實訓；
2.按鈕聯鎖的電動機正、反轉電路連接實訓；
3.接觸器聯鎖的電動機正、反轉電路連接實訓；
4.接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
5.兩地控制的電動機控制電路的安裝；
6.電動機定子繞組串聯電阻啟動控制電路連接實訓；
7.按鈕切換的Y－△啟動控制電路的連接實訓；
8.電動機半波整流能耗制動控制電路連接實訓；
9.電動機全波整流能耗制動控制電路連接實訓；
10.電動機反接制動控制電路連接實訓；
11.電動機順序啟動控制電路連接實訓；
12.電動機定時運轉控制電路連接實訓；
13.PLC控制的三相異步電動機正反轉控制
14.PLC控制的三相異步電動機Y-△啟動控制
15.PLC控制的三相異步電動機降壓?jiǎn)?dòng)控制
16.PLC控制的三相異步電動機能耗制動控制
17.變頻器功能參數設置與操作
18.變頻器報警與保護功能
19.多段速度選擇變頻調速
20.外部端子點動控制
21.控制電機正反轉運動控制
22.控制電機運行時間操作
23.瞬間停電變頻器參數設定
24.外部電壓變頻調速
25.外部電流變頻調速
26.三相異步電動機的變頻開環調速
27.PLC控制變頻器調速
五、機電技術綜合實訓考核裝置的配置
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 機電技術綜合實訓考核裝置 | 臺 | 1 | 外形尺寸：1200mm×850mm×1000mm（±10mm）； 材 料：鋼結構；符合國家相關環保要求； 輸入電壓：AC 380 V±10% 50 Hz 三相五線； 容 量：＜1.5 kVA； |
2 | 電氣元件 | 套 | 1 | 配套 |
3 | 實訓電機 | 臺 | 1 | 三相異步電動機 （380V，單速）PN(W):60、nN(r/min):1400、UN(V)：三相 AC 380IN(A):0.33、連接組別：△/Y |
4 |
| 臺 | 1 | 三相異步電動機（380V，單速帶離心開關）PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、連接組別：△/Y |
5 | 實訓用線 | 套 | 1 |
|
6 | 常用工具 | 套 | 1 | 一字螺絲刀、十字螺絲刀、斜口鉗、剝線鉗、壓線鉗、數字萬用表 |
7 | 網孔板 | 塊 | 1 | 斜面嵌入式設計，545×465mm 用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級； |
8 | 工具箱 | 個 | 1 | 配套 |
| 實驗說明書 | 套 | 1 | 指導學生實訓 |
六、機電考核平臺電氣安裝板電氣
序號 | 名稱 | 規格型號 | 單位 | 數量 |
1 | 空氣開關 | DZ47-60 C16 4P | 只 | 1 |
2 | 熔斷器座 | RT18-32 3P | 個 | 1 |
3 | 熔斷器座 | RT18-32 2P | 個 | 1 |
4 | PLC主機 | FX3U-48MR | 臺 | 1 |
5 | PLC下載線 | USB-SC09 | 條 | 1 |
6 | 變頻器 | D720S 0.4KW | 臺 | 1 |
7 | 交流接觸器 | CJX2-0910 AC220V | 個 | 5 |
8 | 輔助觸頭 | F4-22 | 個 | 3 |
9 | 空氣延時觸頭 | F5-T2 | 個 | 2 |
10 | 行程開關 | YBLX-19/001 | 個 | 2 |
11 | 熱過載繼電器 | NR2-25 0.63-1A | 個 | 2 |
12 | 按鈕盒 | BX3-22 | 個 | 2 |
13 | 按鈕開關 | LA38-11BN 22mm 黃 | 個 | 1 |
14 | 按鈕開關 | LA38-11BN 22mm 綠 | 個 | 1 |
15 | 按鈕開關 | LA38-11BN 22mm 紅 | 個 | 1 |
16 | 電源指示燈 | AD16-22DS 220V 22mm 黃 | 個 | 1 |
17 | 電源指示燈 | AD16-22DS 220V 22mm 綠 | 個 | 1 |
18 | 電源指示燈 | AD16-22DS 220V 22mm 紅 | 個 | 1 |
19 | 接插兩用接線端子 | 18位 | 套 | 1 |
20 | 通用導軌 |
| 米 | 1.5 |
21 | 接地端子 |
| 條 | 1 |
22 | 線槽 | 30×30mm | 米 | 4.5 |
