裝置功能

1．強化手動操作技能訓練。

2．考察學生全面分析系統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。

3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。

4.本裝置能進行雙泵串并聯兩種不同安裝及操作運行。

設計參數

液體流量：0～8m³/h。

液體溫度：常溫。

公用設施

水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。

電：電壓AC380V，功率3KW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：無。

實驗物料：清潔自來水。

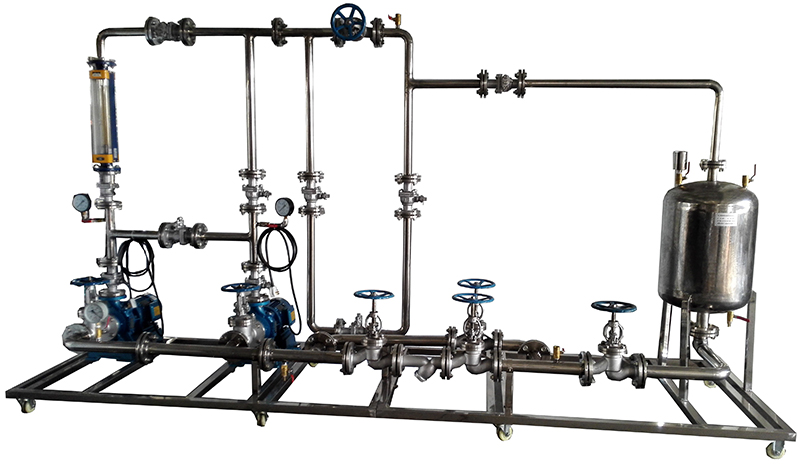

主要設備

水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。

循環水泵：機械密封臥式連軸化工泵 供電：三相380VAC ，功率：2.2KW。

水泵進口管路：304不銹鋼材質，DN50，配合法蘭安裝閥門及過濾器。

水泵出口管路：304不銹鋼材質，DN32及DN40，配合法蘭安裝閥門。

回流管路：304不銹鋼材質，DN25。

安全泄壓管路：304不銹鋼材質，DN25。

灌泵管路：304不銹鋼材質，專用灌泵管路，方便操作檢驗。

耐壓測試管路：304不銹鋼材質，專用管路耐壓測試接口。

電源設備：布線槽，帶漏電保護的空氣開關盒。

設備尺寸：3500x600x2200 mm (長x寬x高)。

測控組成

變量

檢測機構

顯示機構

執行機構

離心泵進口壓力

壓力表，精度：1.5%FS

壓力表就地顯示

無

離心泵出口壓力

壓力表，精度：1.5%FS

壓力表就地顯示

管路出口閥 （手動）

流體流量

玻璃轉子流量計，精度：4%FS

流量計就地顯示

管路出口閥 （手動）

流體溫度

雙金屬溫度計，精度：1.5%FS

溫度計就地顯示

無

1

管子鉗

450mm

把

1

2

管子鉗

300mm

把

1

3

活動扳手

12寸

把

1

4

活動扳手

10寸

把

1

5

呆扳手

17~19

把

1

6

呆扳手

22~24

把

1

7

兩用扳手

17mm

把

1

8

兩用扳手

19mm

把

1

9

兩用扳手

22mm

把

1

10

兩用扳手

24mm

把

1

11

木榔頭

2.5寸

把

1

12

穿心一字批

12寸（敲棒）

把

1

13

螺絲一字批

小號

把

1

14

螺絲一字批

中號

把

1

15

螺絲十字批

小號

把

1

16

螺絲十字批

中號

把

1

17

水平尺

600mm

把

1

18

直角尺

LG-ZT300 12"/300mm

把

1

19

卷尺

3m

把

1

20

普通游標卡尺

LG-W150 6"/0-150mm

把

1

21

螺栓螺母

M12×45

套

10

22

螺栓螺母

M14×50

套

20

23

螺栓螺母

M14×55

套

10

24

生料帶

聚四氟乙烯　

卷

4

25

石棉墊片

DN20

片

10

26

石棉墊片

DN25

片

10

27

石棉墊片

DN32

片

10

28

石棉墊片

DN40

片

10

29

石棉墊片

DN50

片

10

30

安全帽

橘紅色

頂

3

31

帶腳龍門架（管子臺虎鉗）

3#帶腳

臺

1

32

試壓泵

SB-2.5手動

臺

1

33

貨架

2.4×0.6×1.5(m)(分三層）

個

1
