SBMJD-10信號照明綜合保護實訓裝置

一、概述：

信號照明綜合保護裝置是在127V的井下供電網絡中，作照明及信號負載的電源控制之用，具有短路保護、漏電動作及電纜絕緣危險指示等功能。根據實際礦用隔爆型信號照明綜合保護裝置的電氣線路進行設計的，工作原理和功能與實際礦井應用的一樣。本裝置中設置了多個常見故障點，學員通過本裝置的培訓掌握信號照明綜合保護裝置的故障檢測與維修，使學員了解熟悉故障的檢測方法和維修技能。本裝置適用于礦山電類專業及相關工種的技能培訓、煤礦安全崗前培訓以及礦山維修電工的等級考核。

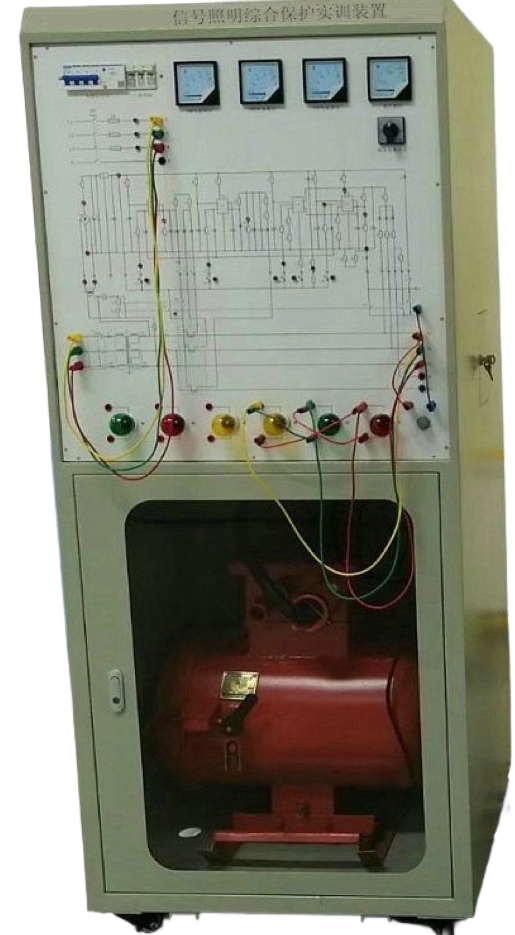

本裝置采用柜式結構，柜子上部分為鋁面板，面板上繪制有電氣原理圖，并引出了相應觀測孔，以供學生測試分析。下部分可放置礦用隔爆型信號照明綜合保護裝置實物（用戶根據教學需要進行選配，若不配也可作為儲物柜使用），實物可配合鋁面板上的資源進行短路、漏電、絕緣等試驗。

設有“故障設置開關”、“故障指示燈”、“復位按鈕”。開關和指示燈用于考核時故障的設置和指示，復位按鈕可以對上一次的排故次數進行清零，準備下一次的考核。

二、技術性能：

1、輸入電源：三相四線～380V±10％  50Hz

2、相間短路裝置分斷時間：照明＜0.1s 信號＜0.4s

3、單相漏電整定電阻：2～2.5kΩ

4、單相漏電閉鎖電阻：3～4kΩ

5、單相經1kΩ電阻接地裝置分斷時間：＜0.25s

6、絕緣告警 10kΩ，誤差±20％

7、裝置容量：＜1.0kVA

三、實訓項目：

1、熟悉信號照明綜合保護裝置的工作原理

2、熟悉信號照明綜合保護裝置的常見故障的排除方法

四、裝置配置：
