SBWDG-02F自動化設備綜合實訓臺

一、概述

自動化設備綜合實訓臺、電氣自動化設備安裝與維修實訓考核設備由鋼板制作的考核平臺、網孔板設備和電源裝置等組成。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。設備配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。

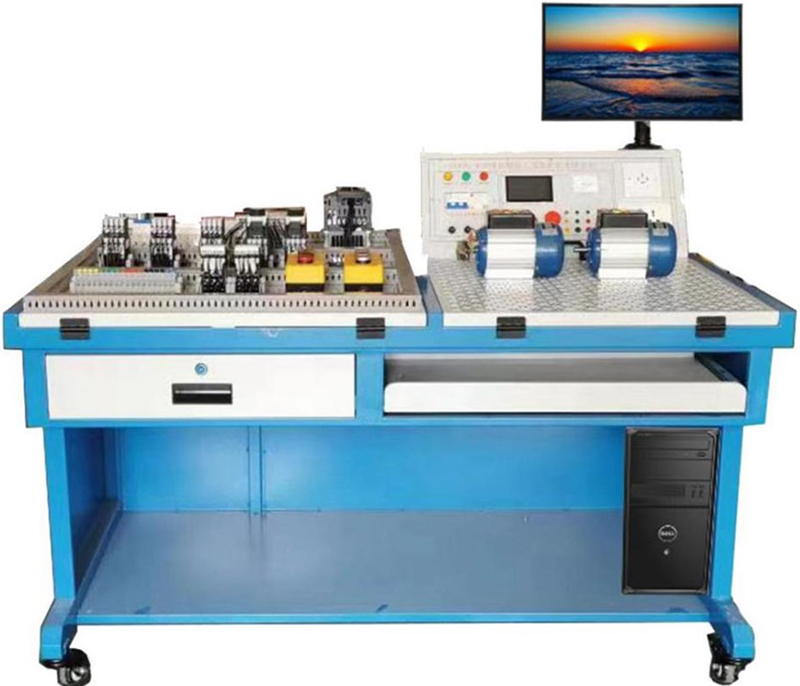

（圖片僅供參考、以實際配置為準）

二、▲設備技術指標

1.外型：整體尺寸1200mm×850mm×1000mm（±10mm）；

2.設備的材料：鈑金、木柜結構；

3.電源：

1)輸入：三相AC 380V ±10% 50HZ 三相五線 ；

2)固定交流輸出：三相五線  380V 接插式1組、220V接插式1組、220V插座式1組，380V插座式1組

4.智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1)智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。

2)手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等?？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。

3)PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。

4)后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：

①包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！

②包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、合法性。

三、設備結構功能

▲設備由實訓屏（內置電源）、實訓桌（含鍵盤）、儲物柜三大部分組成。鋼制表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；實訓桌左側安裝有角度可以調節的嵌入式的考核平臺1張，所有元器件均采用端子引出，學生接線只需在端子上進行接線，可以有效的保護元器件，轉接端子采用接插兩用端子排，方便與元器件和實訓電源屏的連接，右側裝有網孔板一塊，角度可調嵌入式安裝；實驗桌底部裝有至少4個導向輪，方便設備移動；儲物柜采用標準結構和抽屜式，用于存放工具以及實訓資料。電腦通過可調節電腦支架安裝于電源屏的上方。

四、設備可完成的典型實訓項目舉例

1.電動機點動與連續轉動電路連接實訓；

2.按鈕聯鎖的電動機正、反轉電路連接實訓；

3.接觸器聯鎖的電動機正、反轉電路連接實訓；

4.接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；

5.兩地控制的電動機控制電路的安裝；

6.電動機定子繞組串聯電阻啟動控制電路連接實訓；

7.按鈕切換的Y－△啟動控制電路的連接實訓；

8.電動機半波整流能耗制動控制電路連接實訓；

9.電動機全波整流能耗制動控制電路連接實訓；

10.電動機反接制動控制電路連接實訓；

11.電動機順序啟動控制電路連接實訓；

12.電動機定時運轉控制電路連接實訓；

13.PLC控制的三相異步電動機正反轉控制

14.PLC控制的三相異步電動機Y-△啟動控制

15.PLC控制的三相異步電動機降壓啟動控制

16.PLC控制的三相異步電動機能耗制動控制

17.變頻器功能參數設置與操作

18.變頻器報警與保護功能

19.多段速度選擇變頻調速

20.外部端子點動控制

21.控制電機正反轉運動控制

22.控制電機運行時間操作

23.瞬間停電變頻器參數設定

24.外部電壓變頻調速

25.外部電流變頻調速

26.三相異步電動機的變頻開環調速

27.PLC控制變頻器調速

五、電氣自動化設備安裝與維修實訓考核設備的配置

六、電氣考核平臺電氣安裝板
