SB-ZRL081-A燃料電池發電教學實訓系統

一、概述

燃料電池發電教學實訓系統、質子交換膜燃料電池是一種將燃料氫氣作為還原劑與空氣中的氧氣作為氧化劑進行電化反應，并將化學能直接轉換成電能的高效發電裝置（化學反應式為H2＋1/2O2 H2O）。燃料電池可以作為發電站或車輛的動力源。燃料電池與內燃機相比，最突出的優點是高的能量轉化效率和極低的環境污染，在現實生活中電能是一種清潔的能源，因此燃料電池輸出的是清潔的能源。

為響應國家節能減排號召，促進新能源生力軍健康、和諧發展，針對廣大院校需求，我司研制并生產了《燃料電池發電教學實訓系統》。

應用范圍：主要面向職高、大學、研究生、以燃料電池發電為主課題的研究和培訓。

系統由自吸式PEM燃料電池堆、金屬氫化物氫瓶、燃料電池控制器、高純度氫氣發生器，直流線性負載，交流線性負載，直流感性負載和測試儀表組成。

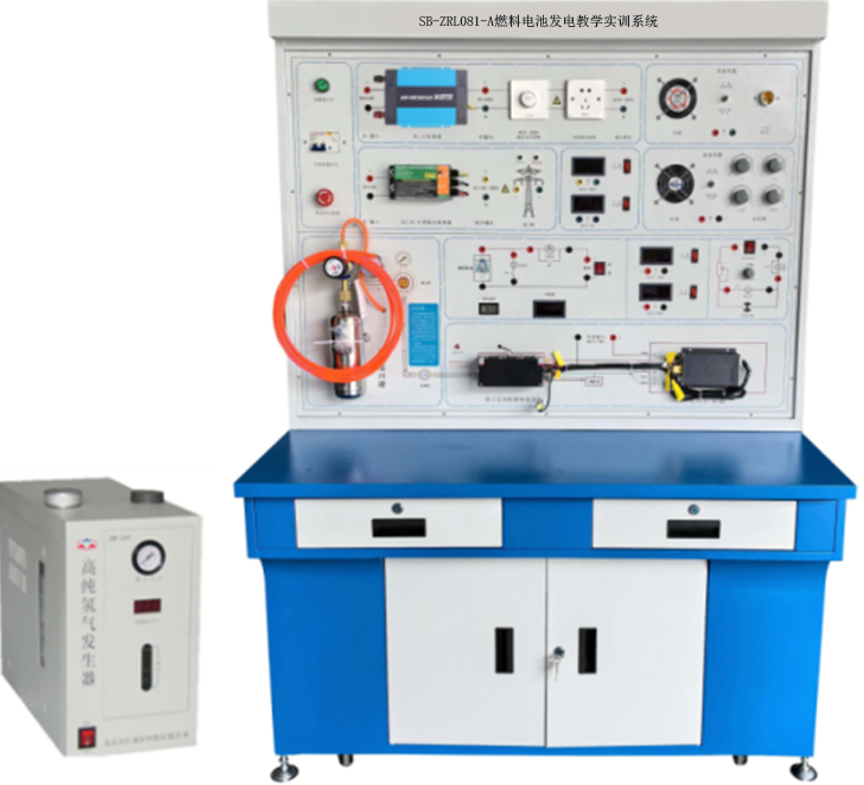

高純度氫氣發生器                             教學平臺前視圖

二、各部件參數

◆ 燃料電池

燃料電池是本教學平臺的核心組成部分，將氫瓶供給的氫氣轉換成電能，供負載使用。

產品優勢:具有重量輕，體積小，便于攜帶；靜音設計；結構簡單，可靠性高：啟動速度快，響應時間短，適合于各種應用環境；環境適應性好，適應各種天氣變化；

其規格如下：

◆ 電池功率為50W；

◆ 開路電壓為15～30V；

◆ 工作電壓為11V時，電流為4.15A，電池溫度為41.5℃；

◆ 風機電壓為10.5V；

◆ 尾氣排放閥排氣間隔為12秒，每次排氣時間為0.3秒。

燃料電池安裝要注意通風，確?？諝忭槙沉魍ǎ兄c反應空氣的吸入和電池的散熱。安裝時將燃料電池平放，風扇朝上，散熱口朝下，尾氣排放口通過排氣管接電池閥，接上燃料氣瓶即可發電。

金屬氫化物氫瓶（帶減壓閥門和壓力表）金屬氫化物氫瓶用來給燃料電池供應燃料，其規格為：

◆ 貯氫容量（ 20℃）： 0.0125KG

◆ 放氫流速（ 20℃）： >100L/min

◆ 放氫壓力（ 20℃）： ≥0.3MPa

◆ 使用環境溫度：0～60℃

◆ 產品氫純度：99.99％～99.9999％

◆ 原料氫： ≥98％（普通工業氫）

◆ 充氫壓力：2.0～3.0MPa

◆ 充氫環境溫度：0～40℃

◆ 熱交換方式：空氣自然對流或強制對流

◆ 重量：1.0kg

◆ 外形尺寸：長350mm，直徑90mm

◆ 金屬氫化物氫瓶具體使用規則見附件B。

使用要符合氫氣使用安全技術規程(GB 4962-85) 。

本實驗系統可以使用如下規格瓶裝氫氣：

容積：1L

壓力：15MPa

◆  氫氣純度：99.999％高純氫

◆  減壓器規格：輸入壓力（0-25MPa）輸出壓力（0-0.16MPa）連續可調

◆  充氫具體操作見附件C。

高純氫氣發生器輸出流量 ZH-300(0～300ml/min)

功率 SB-300(150W)

輸出壓力 0～0.4 MPa

電源電壓

交流220V±10%； 50Hz±5%

工作條件

溫度：5～42℃

相對濕度：≤85%；

儀表

電流表：平臺設有2個電流表，量程和誤差分別為AC 5A和DC 20A±0.2％。用來測量燃料電池輸出電流和交流電流。

電壓表：平臺設有2個電壓表，量程和誤差分別為AC 500V和DC 50V±0.2％。用來測量燃料電池輸出電壓、負載電壓和交流輸出電壓。

計時器：本教學平臺共有1個計時器，量程為100小時，主要用來累計氫瓶使用時間，以便準時充氣。當開啟電堆時按下計時器的計時按鈕，關閉電堆前按停止按鈕保存數據，清除累計時間可按清除按鈕。

溫度表：本教學平臺有1個溫度表，量程和誤差分別是-19.9～99.9℃和±1％。用來反映環境溫度。

負載

線性負載：是一個變阻箱，阻值變換范圍為0～1999歐姆，阻值最小變化值為0.1歐姆；最大可承受功率為10W。

感性負載：是一個額定電壓為12-24V,轉速為200r/min的減速電機。

DC/AC

本平臺共有2個DC/AC電源模塊。

1. DCW300-12S12（1個）：將燃料電池發出的直流19V電能轉換為AC220V±5％的交流電壓，為負載和其他供電。技術參數：輸入電壓范圍9～18V，輸出電壓Ac220V，輸出電流1.2A，輸出功率300W。

2. DCN200-12S09（1個）：將10-28V直流電壓轉換為186～260V±5％的交流電壓，向電網進行反向送電（并網）。

并網技術參數：

◆ AC標準電壓范圍：90V-140V/180V-260VAC

◆ AC頻率范圍：55Hz~63Hz/45Hz~53Hz

◆ 輸出電流總諧波失真：THDIAC <5%

◆ 相 位 差：<1%

◆ 島效應保護：VAC;f AC

◆ 輸出短路保護：限流

◆ 顯示方式：LED

◆ 待機功耗：<2W

◆ 夜間功耗：<1W

◆ 環境溫度范圍：-25 ℃~60℃

◆ 環境濕度：0~99%(Indoor Type Design)

離網技術參數

◆ 直流輸入電壓：11～35VDC

◆ 額定輸出功率：300W

◆ 輸出電壓：110/220VAC根據客戶要求訂制

◆ 輸出波形：純正弦波

◆ 輸出頻率：50Hz

◆ 工作效率：85%

◆ 功率因數：>0.88

◆ 波形失真率≤5%

◆ 工作環境：溫度-20℃～50℃

◆ 相對濕度：﹤90﹪（25℃）

◆ 保護功能：極性反接、短路、過熱、過載保護

本平臺共有4個DC/DC電源模塊。

1. DC-DC05（4個）：將燃料電池發出的直流電能轉換為DC3.3V、5.0V、9.0V、12V的直流電。

◆ 輸入電壓：DC1.5-32V

◆ 輸出電壓：DC1.25-30V連續可調

智慧教室綜合測控系統

該系統采用一體化設計，要求所有功能集中在一塊核心控制器上，禁止采用多種模塊拼裝，確保使用人員的人身安全及設備安全的性能指標

（一）虛擬示波器所需實現的功能：50MHz   2路波形測量功能；

（二）2路邏輯分析儀功能；

（三）1路任意波形信號發生器輸出；

200MSa/s高速實時采樣，50MHz帶寬，波形測量完全滿足教學實驗要求，波形平滑不失真。

（四）2路PWM脈沖信號發生器：可設置頻率、占空比。

（五）萬用表功能

1、萬用表的電阻測量功能；

2、萬用表的直流電壓測量功能；

3、萬用表的交流電壓測量功能；

4、萬用表的交流電流測量功能；

（六）人機界面功能

*1、人機界面顯示所測量的波形，并顯示相應的量測值；

*2、可通過點擊界面按鈕，將所測量的波形插入實驗報告模板中；

*3、學生的實驗報告結果可通過點擊界面按鈕，統一上傳到指定的教師電腦文件夾下；（七）、實驗室安全監控功能

1、環境參數測量：可同時測量顯示溫濕度、CO2濃度和PM2.5；

2、電氣參數測量：可測量控制臺電壓電流，并計算出功率；

3、過流、過壓、欠壓（閥值可設置）報警跳閘保護；

4、安全防護：實驗室環境安全監控裝置（PM2.5、煙霧、可燃氣體、溫濕度及CO2濃度異常（火警）報警）；5、節電功能：長期無人實驗時，自動關閉總閘開關，實現安全和節電效果；

緊急停止開關和漏電保護器

為了保護本教學平臺的重要部件，避免一些由于人為的操作失誤而導致的重大事故的發生，我們在電源前端重要部件前加入了緊急停止開關和實驗室智慧用電安全控制系統；

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！

2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等?？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。

3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關！

4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。

5、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。

6、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

現場需對功能逐一演示，提供有效、權威的證明文件，佐證該產品的可靠、安全、先進性。

提供實驗室智慧用電安全控制系統的專利證明材料；

三、平臺可完成實驗項目

實驗1、燃料電池能量轉換原理實驗；

實驗2、反應條件對燃料電池堆性能影響實驗；

實驗3、燃料電池堆負載實驗；

實驗4、燃料電池堆在恒定負載條件下V-I、P-I特性實驗；

實驗5、燃料電池堆在變化負載條件下V-I、P-I特性實驗；

實驗6、電力電子轉換實驗；

實驗7、燃料電池驅動線性負載實驗；

實驗8、燃料電池驅動LED陣列實驗；

實驗9、燃料電池驅動電機實驗；

實驗10、燃料電池燃料電池對移動設備供（充）電實驗

實驗11、燃料電池燃料電池驅動感性負載實驗；

實驗12、燃料電池燃料電池驅動并網模塊并網實驗；

實驗13、線形負載和燈泡負載電堆性能實驗。

實驗14、恒值負載電堆性能實驗。

實驗15、不同溫度電堆性能曲線實驗。

實驗16、不同壓力電堆性能曲線實驗。

實驗17、不同尾氣排放量電堆性能曲線實驗。

實驗18、最佳電堆性能曲線實驗。

實驗19、不同類型電堆性能評價實驗。

四、基本配置表
