SBGYD-01E-Y型電子技術實訓考核平臺

一、產品概述

電子技術實訓考核平臺是根據電子技術考核要求，結合實際生產和相關崗位職業技能要求研制而成，可完成模擬電子技術實訓、數字電子技術實訓、綜合應用實訓、電力電子技術等實訓項目。適合各職業院校的電子技術應用、電子與信息技術等專業《電子電路》、《電子技術基礎》、《電子工藝》等課程實訓教學。

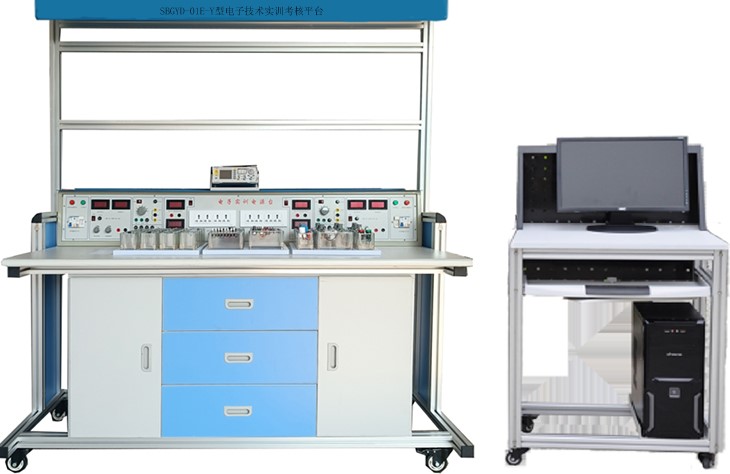

（電子技術實訓考核裝置參考圖片，具體以實物配置為準）

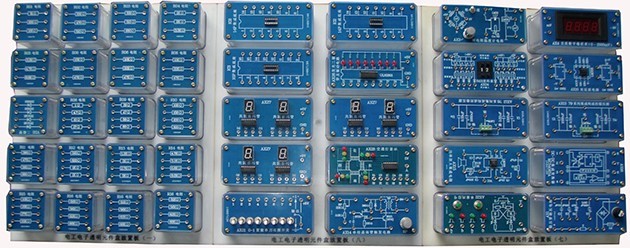

 （透明電子元件模塊示例圖，共9塊板，141只透明有機塑料封閉元件盒）

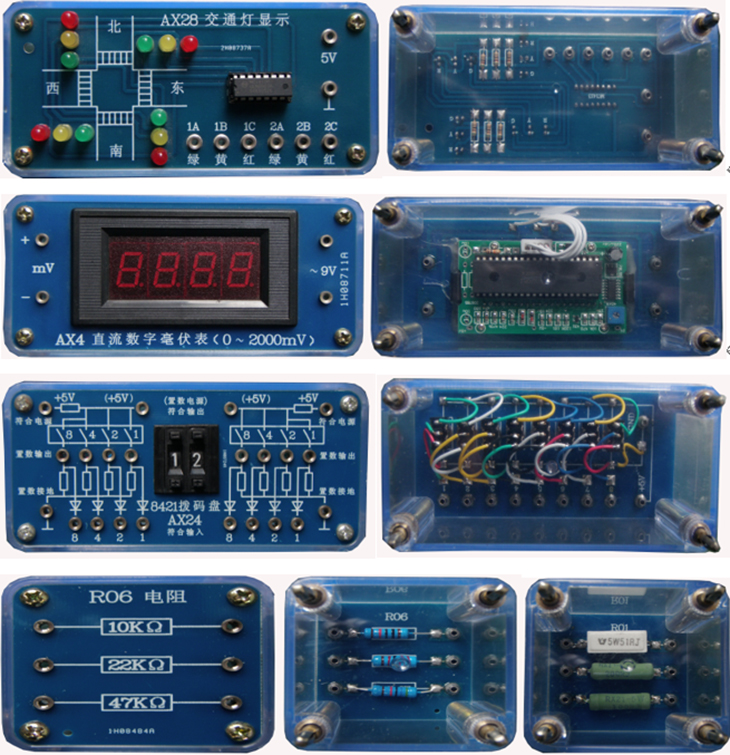

（部分透明有機塑料封閉元件盒正反面圖 ）

二、裝置特點

1.裝置采用模塊化結構設計，內容豐富，設計合理，使用靈活，可根據教學內容需要，任意選擇模塊進行組合設計，具有較強的創新性。

2.實訓單元模塊由透明元件盒及PCB板構成，元件盒體由透明有機工程塑料注塑而成，面板采用PCB板制作而成。導線插孔采用防轉座引出，導線插頭可在模塊上面插接，通過模塊的四個彈性插腳可布局于專用實訓操作底板上；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目，如課程設計等。

3.電源、測量儀表輸出端以接線柱和接線端子兩種方式引出，實訓操作方便。

三、技術性能

1.輸入電源：單相三線AC220V（1±10%）， 50Hz

2.裝置容量：≤0.7KVA

3.外形尺寸：1600mm×800mm×1920mm

4.安全保護：具有接地保護，具有漏電保護功能，安全性符合相關國家標準。

四、基本配置及功能

本裝置由實訓臺、控制屏、實訓模塊、實訓工具等組成。主要包括2組低壓交流電源、直流可調穩壓電源、直流穩壓電源、各種測試儀表等。

（一）實訓臺

采用工業鋁合金型材框架，控制屏上方為兩層結構。其中第一層既可放置示波器、函數信號發生器等外配儀器儀表。第二層可放置PVC夾板，用來夾放實訓圖紙，方便使用人員參照圖紙進行實訓項目搭建及調試。頂部設有30W照明日光燈一盞；實訓臺下方還設有四個萬向輪，便于移動和固定。

（二）電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋼質面板，，經過機械加工成型，外表面噴涂彩色環氧聚塑，文字符號采用現代彩色噴繪技術處理，面板標識清晰且經久耐用，為實訓提供交直流電源、信號源和測量儀表等。

（1）裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器以確保使用安全。

（2）直流可調穩壓電源

提供0.0～24V/0～2A連續可調，從0V起調，通過調節"輸出調節"多圈電位器旋鈕可平滑地調節輸出電壓、電流值。具有短路軟截止型保護和自動恢復功能，輸出有三位半數顯電壓表和電流表指示當前輸出的電壓值和電流值。

（3）直流穩壓電源

提供固定±5V、±12V直流穩壓電源；帶有短路保護功能。

（4）低壓交流電源

提供3～24V低壓交流電源輸出，分3V、6V、9V、12V、15V、20V、24V七檔可調，同時提供17V-0-17V電源，輸出端具有短路保護功能。

(5) 直流數字儀表

提供一只精密數字電壓表（DC 30V），一只精密數字電流表（DC 2000mA）。

(6) 8路單相電源插座

提供8路單相電源插座，方便設備、儀表的擴展時使用。

(7）單元電子電路實訓模塊

提供電阻器、電容器、電位器、電感器、脈沖變壓器、穩壓二極管、雙向穩壓管、整流二極管、場效應管、單向晶閘管、雙向晶閘管、IGBT管、復位按鈕開關、鈕子開關、白熾燈、保險絲、共陰數碼管、集成穩壓管、聲電傳感器、揚聲器、蜂鳴器、氣敏傳感器、元件插座、音樂片、銅電阻溫度計、運放電路、繼電器驅動電路、單結晶體管觸發電路、功率放大集成電路、DC-DC集成變換器、單管放大電路、電機測速、十位邏輯電平輸出、單次脈沖源、編碼開關電路、撥碼盤、CP時鐘脈沖源、十位邏輯電平顯示、共陰數碼管驅動電路、交通燈電路等100多種實訓模塊。

實訓模塊由透明元件盒及PCB板構成，具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。

五、本設備可以完成的實訓項目

模擬電子技術綜合應用、創新實訓項目目錄

項目一  常用二極管的性能測試及應用

項目二  雙極晶體管及場效管輸出特性的測定

項目三  單管放大電路的研究

項目四  兩極放大電路及負反饋放大電路的研究

項目五  助聽器電路的調試（電子產品線路）（綜合應用）

項目六  恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）

項目八  整流、濾波及穩壓電路的研究

項目九  直流穩壓正、負電源電路的研究

項目十  典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）

項目十一  OTL功率放大電路的故障排除

項目十二  LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）

項目十三   運算放大器基本運算電路

項目十四   對由運放器組成的積分運算電路、微分運算電路

項目十五   對由運放器組成的電壓比較器傳輸特性的研究

項目十六   氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）

項目十七  方波、三角波和鋸齒波發生器電路的研究與測試

項目十八  三角波、方波及正弦波發生器的制作競賽

項目十九  RC（文式橋式）正弦波振蕩器和制作與調試

項目二十  電容三點式LC正弦波發生器

項目二十一 有源濾波電路研究

項目二十二  直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）

項目二十三  恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）

數字電子技術綜合應用、創新實訓項目目錄

（一）基礎實訓項目

項目一  基本邏輯門電路功能測試

項目二  優先編碼器功能測試

項目三  二進制譯碼器和數據選擇器功能測試

項目四  全加器和超前進位全加器功能測試

項目五  數值比較器功能測試

項目六  七段碼鎖存/譯碼/驅動器功能測試

項目七  各類觸發器功能測試

項目八  雙向移位寄存器功能測試

項目九  二一五一十進制計數器功能測試

項目十  二位十進制計數/譯碼/驅動/顯示電路

項目十一  可逆十進制計數電路功能測試

項目十二  N進制計數電路功能測試

項目十三  555定時器基本應用電路

項目十四  微分型單穩態觸發器

項目十五  集成單穩態觸發器及其應用

項目十六  集成施密特觸發器及其應用

（二）綜合應用實訓項目

項目十七  聲光控制節能路燈電路（電子產品線路）（綜合應用）

項目十八  8線數據傳輸電路（電子產品線路）（綜合應用）

項目十九  4位環形計數節拍發生器（電子產品線路）（綜合應用）

項目二十  秒脈沖信號發生器（電子產品線路）（綜合應用）

項目二十一  救護車/消防車聲響報警電路（電子產品線路）（綜合應用）

項目二十二  D/A轉換器將數碼轉換成單極性、雙極性模擬電壓

項目二十三  數控變頻三角波-方波發生器

項目二十四  移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）

項目二十五  8位優先編碼器搶答電路（電子產品線路）（綜合應用）

項目二十六  觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）

項目二十七  數字鐘電路（電子產品線路）（綜合應用）

項目二十八  二位十進制計數符合電路（電子產品線路）（綜合應用）

項目二十九  交通燈控制電路（電子產品線路）（綜合應用）

項目三十   升/降階梯波發生器（電子產品線路）（綜合應用）

項目三十一  光電轉換加/減計數電路（電子產品線路）（綜合應用）

（三）電力電子技術及應用、創新實訓項目

項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）

項目二 單結晶體管觸發電路

項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析

項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究

項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）

項目六 功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）

六、電子工藝實訓考核設備的配置

表二     單元電子電路模塊（透明封閉有機塑料元件盒）
