SBKJ-ZDMF濕式自動噴水滅火演示系統

一、系統概述：

"噴淋滅火系統實訓裝置"依據《自動噴水滅火系統設計規范》相關標準設計該系統具有噴水滅火系統典型結構，能夠完成火災探測，火災報警，現場滅火等演示性實訓項目，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，熟悉滅火系統的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。

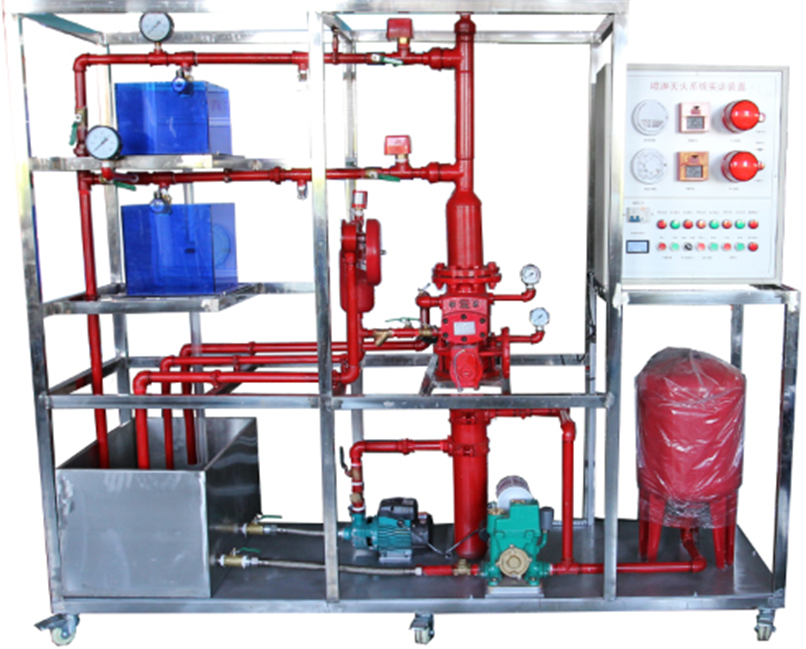

(外形結構圖片僅供參考）

二、濕式自動噴水滅火演示裝置組成

本系統全部元器件均采用標準工程件，整個實訓裝置主要由報警閥、蝶閥、排氣閥、水流、指示器、灑水噴頭、水箱、高位水箱、主泵、輔泵、控制電器、管路系統等組成。

三、濕式自動噴水滅火演示實訓功能

能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火試驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。

四、式自動噴水滅火演示系統技術指標

1.工作電壓：單相三線220V±5%  50Hz

2.整機容量：＜1500W

3.外型尺寸：240×750×190cm3

4.安全保護：具有漏電自動保護裝置

5.故障設置：具有故障設置系統

五、式自動噴水滅火演示實訓項目

1.控制臺及自動噴水滅火系統原理的認識實驗

2.火警狀態下自動啟動噴水滅火系統的模擬

3.火警狀態下手動啟動噴水滅火系統的模擬

4.四種類型噴頭的噴水實驗

5.未端試水裝置的實驗

6.排氣閥的認識實驗

7.自動噴水滅火系統與報警主機的聯網實驗

8.自動噴水滅火系統的連接與噴頭的安裝

9.自動噴水滅火系統故障的設置與排除

10.按線路圖將各部分連線

11.設計并安裝一個簡易應用系統

12.全真滅火及噴頭性能測試的擴展實驗

六、體組成

1、SFZ-100報警閥：

報警閥一套，選用的是工程上使用的主流產品，裝有延時器、水力警鈴、壓力繼電器、排水閥，試驗閥和進出水壓力表的報警閥。

2、SXFD100信號閥：

信號閥二套，選用的是工程上使用的主流產品。

3、DW25自動排氣閥：

自動排氣閥一套，選用的是工程上使用的主流產品。

4、ZSTP-15/68各種噴淋頭：

各種噴淋一套，要求不少于五種噴淋頭且是工程上使用的主流產品。

5、HS-580消防水箱和高位水箱

消防水箱和高位水箱一套，裝有全部接口且是工程上使用的主流產品。

6、HS-581消防泵

消防泵一套，選用的是工程上使用的主流產品。

7、HS-50水系統管路套件

水系統管路套件一套，選用的是優質國標管材和各種接口。所選用的管材均應滿足國家相關規范標準并具有檢驗合格證明。

8、HS-60自動控制套件

自動控制套件一套，選用的是優質國標元器件，能完全滿足噴淋系統的全部控制要求，所選用套件均滿足國家規范標準并為實際工程中采用的主流產品。

*9、學生實訓技能評分系統軟件（正版軟件、招標現場需提供版權證書核查）

系統功能：可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。
