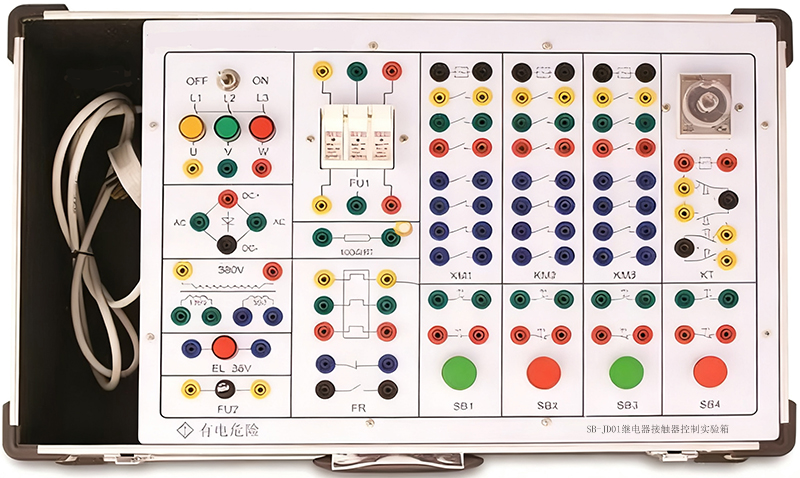

SB-JD01繼電器接觸器控制實驗箱

一、概述

繼電器接觸器控制實驗箱,電機控制實驗箱，屬于電氣控制實驗教學設備主要用于職業院校、工科高校的電氣控制、電機學等課程的實驗教學，讓學生通過實際接線和操作，理解電氣控制線路的工作原理，提升電氣控制的實踐技能。繼電器接觸器控制實驗箱可用于搭建電機的各種控制電路，如直接啟動、正反轉、星三角降壓啟動等控制電路實驗，幫助學習者掌握電機控制的基本原理和操作方法。

繼電器接觸器控制實驗箱采用手提箱式結構，便于搬動及攜帶，為指導教師準備實驗帶來了方便。整機面板采用2.5mm厚單面環氧樹酯敷銅板為基板，面膜采用噴塑處理,絲網印刷技術。外形美觀，堅固耐用。

繼電器接觸器控制實驗箱面板接線插座采用自鎖緊式鍍金迭插插座，接觸電阻小、防氧化、防銹蝕，使用壽命長。實驗插接線采用高純度多股銅線，手感好、耐彎折，插頭采用可拆裝式結構，便于維修。

二、實驗項目：

(1) 三相異步電動機點動和自鎖控制線路；

(2) 三相異步電動機的正反轉控制線路；

(3) 三相異步電動機Y—Δ降壓起動控制線路；

(4) 三相異步電動機串電阻降壓起動控制線路；（需增加上配置表中的9）

(5) 三相異步電動機能耗制動控制；

(6) 兩臺三相異步電動機起動順序控制；

(7) 兩地控制線路；

(8) 正反向起動控制線路；

(9) C620車床電氣控制；

(10)工作臺的往返運動控制線路；（需增加上配置表中的6）

三、實驗箱配置清單：
