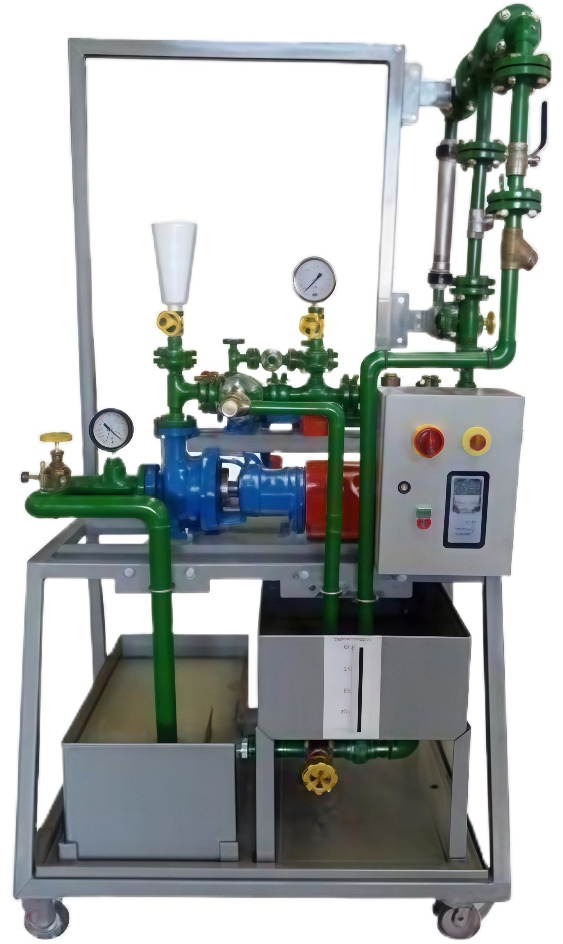

SBDJ-01離心泵培訓教學臺

3.1 - 用于進行離心泵測試的教學設備；

3.2 - 該設備應能夠演示離心泵的安裝、操作和維護；

3.3 - 能夠設計泵的壓力曲線；

3.4 - 使用水箱和指示器測量流量和體積；

3.5 - 確定泵的轉速和流量吸收功率；

3.6 - 確定泵的性能；

3.7 - 能夠研究泵吸入損失的影響；

3.8 - 允許電機與泵之間對準

4 - 特點：

4.1 - 工作臺組件按照 DC 1932 (ANEX) 標準組裝；

4.1.1 - 采用金屬框架構造：長 1.8 米 x 寬 0.8 米 x 高 1.0 米；

4.1.2 - 安裝在兩個帶鎖的固定腳輪和兩個萬向腳輪上；

4.1.3 - 兩個焊接鋼板罐，厚度至少為 3 毫米，每個罐的容量至少為100 升；

4.1.4 - 底板呈托盤狀；

4.1.5 - 梁式或角式泵及電機支撐底座；

4.1.6 - 管道及部件支撐底座；

4.2 - 離心泵；

4.2.1 - 帶軸承的離心泵；

4.2.2 - 帶聯軸器、電機和底座的單級徑向離心泵；

4.2.3 - 鑄鐵殼體；

4.2.4 - 一體式整體式殼體；

4.2.5 - 吸入口直徑至少32毫米，排出口直徑至少25毫米，法蘭連接；

4.2.6 - 流量在每小時5至10立方米之間，壓力揚程在12至25米之間；

4.2.7 - 帶旗形蓋板的壓力蓋；

4.2.8 - 殼體和轉子之間采用耐磨環密封；

4.2.9 - 鑄鐵轉子；

4.2.10 - 底孔尺寸：

4.2.10.1 - 正面孔距：100至120毫米；

4.2.10.2- 側面孔距：70至80毫米；

4.2.10.3 - 滑靴孔與孔之間的距離：250 至 300 毫米；

4.2.11 - 軸上的螺紋和鍵控轉子；

4.2.12 - 熱處理硬化鋼軸；

4.2.13 - 密封區域內的軸保護襯套；

4.2.14 - 軸采用玻璃和墊片機械密封（殼體采用混合密封）；

4.2.15 - 備用墊片密封組件；

4.2.16 - 帶墊片的法蘭和蓋板；

4.3 - 電動機；

4.3.1 - 電機外殼采用底腳固定；

4.3.2 - 防護等級 IP 55 或更高；

4.3.3 - 絕緣等級 B 級或更高；

4.3.4 - 四極；

4.3.5 - 最小功率 1 馬力；

4.3.6 - 頻率 60 赫茲；

4.3.7 - 高效電機；

4.4 - 管道及部件；

4.5 - 1 1/2 英寸吸入和排出管道，經防腐處理；

4.5.1 - 用于操作和流量調節的閥門；

4.5.2 - 已校準的壓力表；

4.5.3 - 操縱器和轉子流量計；

4.5.4 - 操縱旁通系統；

4.5.5 - 吸入止回閥；

4.5.6 - 管道排氣系統；

4.5.7 - 彈性聯軸器和金屬保護；

4.5.8 - 模擬泵吸入壓力損失的充氣閥；

4.5.9 - 安裝在泵吸入曲線法蘭前的抽屜式閥門（模擬氣蝕）

5 - 控制面板：

5.1 - 控制裝置上的超低電壓（最高 24V）；

5.2 - 帶安全繼電器的緊急停止按鈕；

5.2.1 - 22毫米控制按鈕，用于復位安全繼電器；

5.2.2 - 22毫米LED信號燈，用于指示安全繼電器的工作狀態；

5.3 - 22毫米開/關控制開關，用于釋放電機驅動；

5.4 - 電氣接地；

5.5 - 過載和欠壓保護；

5.6 - 電源線必須長2米，并配有3P+N+T插頭；

5.7 - 主開關：

5.7.1 - 具有三個位置：0（關閉）、1（開啟）、接地；

5.7.2 - 面板底部安裝；

5.7.3 - 帶掛鎖，位于地面位置；

5.8 - 通用觸電保護裝置 (DR)，跳閘電流 30mA（用戶保護）；

5.9 - 變頻器：

5.9.1 - 三相 220VAC 輸入；

5.9.2 - 帶顯示屏、開/關控制、點動和速度調節功能的遠程人機界面；

6 - 表面處理和施工方面：

6.1 - 采用孟塞爾藍和霍爾灰標準進行噴漆和表面處理；

6.2 - 高強度底漆和油漆
