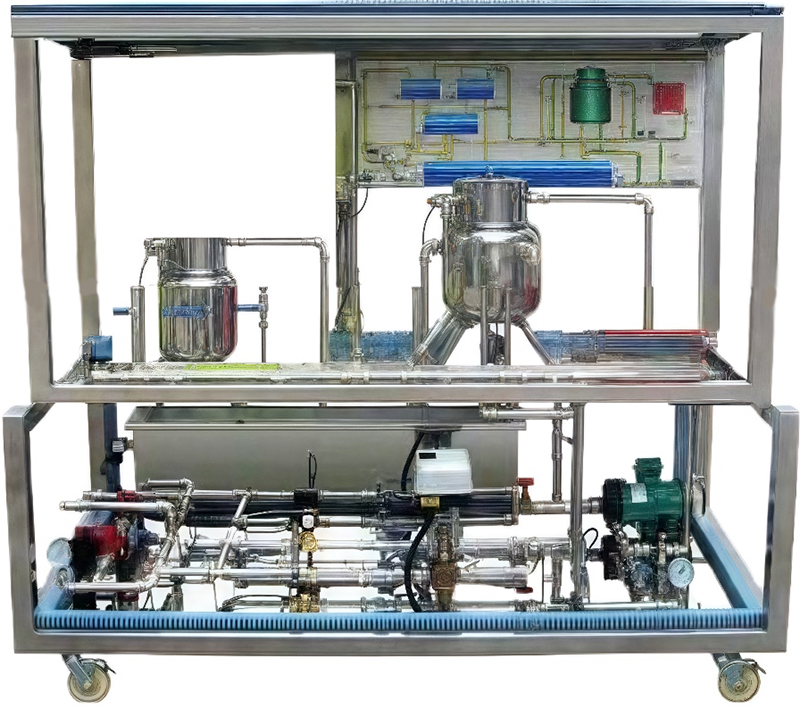

SBBK-19 冷卻水溫度自動控制實訓裝置

一、概述

冷卻水溫度自動控制實訓裝置符合海船船員評估規范中"冷卻水溫度控制系統的操作與管理"以及"輪機自動化實驗"考核標準，針對柴油機冷卻水溫度自動控制系統設計開發的?？梢詽M足《輪機自動化》、《過程控制》等課程的實訓教學要求。通過實訓可以讓學生認識柴油機冷卻水溫度控制系統基本組成。

二、系統特點

1、對象裝置和控制系統一體式設計

2、采用電加熱的方式模擬柴油機的負荷，通過控制電加熱的加熱功率模擬柴油機負荷的變化，能夠進行控制參數調整，能夠完成冷卻水溫度控制過程實驗。

*3、使用臘質三通溫度調節閥調節器恒溫閥調節器作為系統的控制調節器。

4、在冷卻系統中，柴油機是用淡水冷卻，而淡水在經熱交換器用舷外水冷卻。這就減少了對柴油機的腐蝕，對環境的污染，并提高了可靠性。

5、為使主機以外的其他機械設備均用淡水，且用一個系統進行冷卻，變形成了中央冷卻系統。若有部分設備單獨用海水冷卻，則稱混合式冷卻系統。

6、實現中央冷卻水系統溫度的手動調節控制/應急調節控制：在自動溫度調節系統失效的工況下進行手動調節控制閥，實現溫度的定量控制。

三、技術指標

1、 輸入電壓：?jiǎn)蜗嗳€～220V±10% 50Hz

2、 工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m

3、整機功耗：＜3kVA

*4、水溫：最高90度，熱熱器溫差10度

5、智能電源管理系統

分別測量系統機功率。通過鍵控、數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；

1）具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功

*2）采用2.5寸液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。

3）閥值值設備：短路、過流、過壓、欠壓、失壓、功率等閥值設定

4）短路保護：保護設備電流大到3倍時同，0.3秒內瞬間跳閘

5）漏電保護：當漏電值到達設定值1％時，系統0.1秒內瞬間斷電。

過載保護：防止設備著火保護，當負載到達設定值5％時，系統0.1秒內瞬間跳閘。

6）過壓保護：有效防止設備損壞，當電壓達到時270V時，系統0.5秒內瞬間跳閘。

7）欠壓保護：有效防止設備損壞，當電壓達到時165V時，系統0.5秒內瞬間跳閘。

8）強制故障鎖定功能：發生故障導致跳閘時，人為無法上電，只能通過清除故障后，才能上電成功

9）故障查詢：一鍵故障可查詢歷史故障源

10）故障測試功能：可在線測試出系統中不安全的用電功能，用一鍵故障可查詢可排除故障源

11）手自動功能：手動、自動自由切換

四、系統配置

1、控制對象：

加熱模擬鍋爐模擬主機工作條件，臘質三通溫度調節閥調節器三通調作為調節器，透明膨脹水箱實現水流交換，溫度傳感器測量關鍵點溫度等

2、轉速度控制系統：

可以模擬主機功率，實現轉速與水溫之間的變化，為系統提供穩定的冷卻水

3、海水冷卻系統：

海水由水泵抽入進機油換熱器與冷卻水進行熱交換，帶走冷卻水中的熱量，經再淡水換熱器進行熱交換后，流入大海。

4、中央淡水冷卻系統

低溫冷卻水進入主機，與發動機入進行熱交換，帶走主機內的熱量，再經過熱交換器與海水熱交換。

5、原理圖

噴繪有彩色冷卻水循環圖

6、溫度儀表：

在原理圖上放置有溫度計，可直觀觀察家到時關鍵點溫度變化。

7、應急管路：

裝置的三通旋塞的適當轉換組合成應急管路。當?shù)狈虻冒l(fā)生故障時，可通過旋轉滑油冷卻器、淡水泵和檢視器后的三通旋塞，改變水流路線，使海水流過滑油冷卻器后即行改道，直接進入柴油機去冷卻缸套和缸蓋，然后流入出水總管

*8、機油換熱器和冷卻水熱熱器：在不影響冷卻水流動時做成為截面解剖式?？煽梢杂^察冷卻水的流量和熱交換過程。

10、預熱器：系統增加一套機器預熱系統，在機器啟動前給系統機油系統提前加熱到時實合溫度

五、實訓項目

1、學習柴油機冷卻水溫度自動控制過程

3、實現中央冷卻水系統溫度的自動調節控制：

4、實現系統故障模擬與解決：可模擬系統管路、閥故障，進行故障判斷與解決，對系統進行故障判斷與解決。

5、實現對船舶中央冷卻水系統總體管路的掌握以及工藝要求。

6、通過實訓系統可以掌握中央冷卻水系統的維護管理要點。

7、達到實習、實踐、培訓的目標：實訓系統要求達到實船操控模式，力爭達到實船的船舶機艙環境。

9、提高實訓人員素質、技能、經驗的目標：通過此實訓系統的操作能夠提高船舶管理人員的職業素質，加強技能操作訓練，提高實訓效果的技術含量。

六、冷卻水溫度自動控制實訓裝置主要配置
