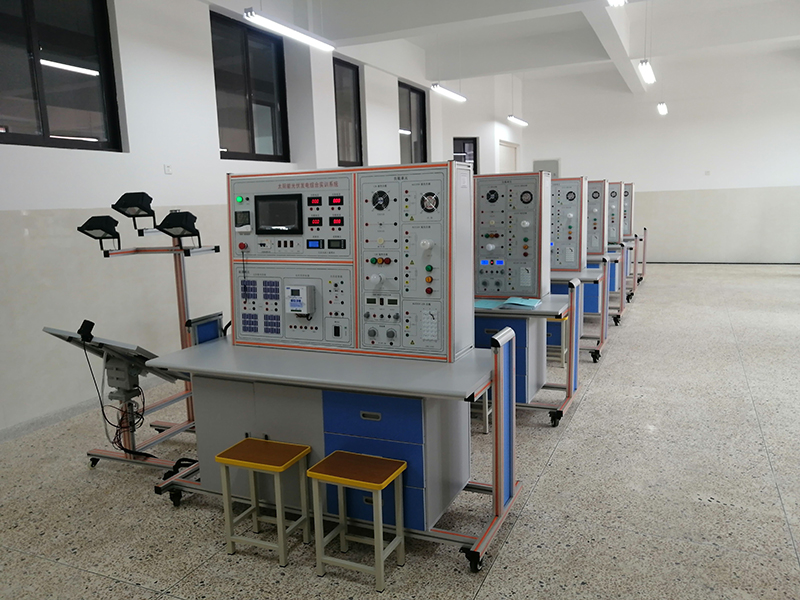

SB-PVT22太陽能光伏發電智能控制裝置

太陽能光伏發電智能控制裝置適合職業院校：如高職、中職的新能源相關專業，如新能源汽車技術、光伏發電技術與應用等專業，可利用該裝置進行《太陽能光伏發電技術》《光伏電站運行與維護》等課程的教學與實訓，幫助學生掌握太陽能光伏發電系統的原理、智能控制裝置的操作與維護等技能。

? 高等院校：部分高校的能源與動力工程、電氣工程及其自動化等專業，在進行太陽能光伏發電相關的科研與教學時，可使用該裝置進行實驗研究和學生實踐教學，培養學生的創新能力和實踐操作能力。

? 技工學校：技工學校的電工、新能源技術等專業，可通過太陽能光伏發電智能控制裝置對學生進行技能培訓，使學生具備太陽能光伏發電系統安裝、調試、維護等實際操作技能，滿足就業需求。

? 職業培訓學校：各類職業培訓學?？衫迷撗b置開展太陽能光伏發電相關的技能培訓班，如光伏電站運維工程師培訓、光伏系統安裝調試員培訓等，為社會培養專業的光伏技術人才。

? 企業內部培訓部門：太陽能光伏企業、電力企業等的內部培訓部門，可使用該裝置對員工進行技能提升培訓，使員工熟悉太陽能光伏發電智能控制裝置的原理、操作和維護，提高員工的業務水平和工作能力。

? 科研機構：相關科研機構在進行太陽能光伏發電技術研究和智能控制算法開發等科研項目時，可借助該裝置進行實驗驗證和技術研發，推動太陽能光伏發電技術的發展和創新。

一、技術參數

1.太陽能電池板

太陽能電池板采用陣列組裝形式，主要采用4塊（或更多）小型太陽能電池板組建，可實現太陽能電池板的并接方式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。

?最大輸出功率：4*10W

?開路電壓：21.24V（并聯），4*21.24V（串聯）

?短路電流：4*0.75A（并聯），0.57A（串聯）

2.自動跟蹤單元

?跟蹤方式：雙軸全自動跟蹤； 精度：±0.5°

?水平回轉角度：360° ；俯仰角度：180°

?控制器供電電源：DC 12V

?電機供電電源：DC 12V

3.照度計

?量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自動切換量程。

?量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自動切換量程

?照度計準確度：±3% rdg ± 0.5% f.s.(<10,000 lux)±4% rdg ± 10dgts (>10,000 lux)(以色溫2856 K標準平面燈校正)

?溫度特性：±0.1% /℃

?取樣率：約 2 次/秒

?記錄器輸出：DC 2V/f.s.

?操作及儲存溫濕度：0°to 40℃ (32℉ to 104℉) < 70% R.H.

?電源：9V (一枚)

?光檢測器尺寸：100mm(L) x 60mm(W) x 27mm(H)

4.含有電壓表、電流表、溫度表及濕度表

?直流電壓表0-200V、直流電流表2A各兩只

?交流電壓表0-500V、交流電流表5A各一只

?溫度、濕度表:溫度測量范圍：-50℃-+70℃  濕度測量范圍：20%-90%

5.蓄電池容量7.2Ah、電壓12V

6.環境監測模塊技術指標

?含有照度計、溫度表、濕度表，單片機時鐘系統，實現時間的顯示

7.10寸工控一體機，帶觸摸功能

?C P U:Intel 1037U 1.8GHz 22nm雙核處理器TDP 17W超低功耗處理器

?主 板:Intel M11工控固態節能主板

?內 存:1G DDR3 1333超高速內存,支持1333/1066MHz內存,最大可支持8GB。

?硬 盤:24G SSD固態硬盤

?顯 卡:集成Intel  HD Graphics核心顯卡,提供VGA、LVDS、雙HDMI顯示輸出,LVDS支持雙通道24bit,支持單獨顯示、雙顯復制、雙顯擴展。

?聲 卡:集成ALC662 6聲道高保真音頻控制器

?網 卡:集成1個RTL千兆網卡,支持網絡喚醒、PXE功能。

?電 源:外置電源（100V至220V寬幅電壓，全球通用）

?顯示屏:10寸LED工控屏 分辨率：1024*600

?觸摸屏:臺灣軍工Touchkit 4線觸摸屏，透光率高；性能穩定，觸摸靈敏

?整機接口:4* USB 2.0接口,其中兩個可支持USB3.0(需定制)，

?1* HDMI接口:1* VGA接口,1* RJ-45網絡接口,1* Line out（綠色）,1* Mic（紅色)

?2*COM串口,1* 12V DC_JACK輸入接口

8.系統狀態：

太陽能控制器（帶報警功能）：

?輸入電壓、電流、功率的數據顯示及動態曲線顯示

?輸出電壓、電流、功率的數據顯示及動態曲線顯示

?蓄電池：電壓數據顯示及動態曲線顯示

9.新能源系統教學軟件

（一）軟件要求

1、通過該軟件可以系統性學習太陽能光伏硅材料、電池片、光伏組件、光伏組件附屬材料、光伏應用產品等全部系列光伏知識內容。

2、配備文字與動畫展示并介紹從原材料至成品包括中間環節加工工藝等與使用方法。

3、多媒體系統自帶語音講解，圖、文、聲并茂展示講解、與系統所述文字同步播放，幫助教師對光伏發電課程教案的快速編寫，提高學生對新能源專業知識快速掌握和快速學習。

4、軟件組成

(1)太陽能光伏硅材料講解與展示系統

10.主要功能

1、展示各種太陽能光伏電池使用的硅材料實物；

2、配備文字與動畫展示各種材料的生產工藝與使用方法

3、功能列表

光伏硅產品基本情況介紹

硅單質性質：包括硅的物理性質、化學性質、硅的分類與應用

硅化合物性質：包括二氧化硅、一氧化硅、硅的鹵化物、三氯氫硅、硅烷等

硅的生長原理及定型

硅的提純方法：包括化學提純與物理提純方法

多晶硅的制備及其缺陷和雜質：包括冶金硅級制備、高純多晶硅制備、鑄造多晶硅制備

單晶硅的制備及其缺陷和雜質：包括單晶硅生長、單晶硅的雜質與缺陷

單晶硅與多晶硅加工方法

硅薄膜材料：包括非晶硅薄膜材料、多晶硅薄膜材料

硅材料的測試與分析方法：包括導電型號測量、電阻率測量、少子壽命測量、霍爾系數的測定、遷移率的測量、化學性能分析、晶體結構分析等

硅材料測試與分析依據標準（GB標準、UL標準、IEC標準、SEMI標準）

(2)太陽能光伏電池片講解與展示系統

11.主要功能

1、展示各種太陽能光伏電池片；

2、配備文字與動畫展示各種電池片的生產工藝與使用方法

3、功能列表

◆太陽能電池片基本情況介紹

◆太陽能電池片基本結構分析

◆太陽能電池片分類

◆晶體硅太陽能電池片生產工藝：包括生產方法與生產設備介紹

◆晶體硅太陽能電池片生產主要原材料

◆太陽能電池片測試技術與方法：包括測試方法與測試設備介紹

◆太陽能電池片測試依據標準

(3)太陽能光伏組件講解與展示系統

1、展示各種太陽能光伏光伏組件；

2、配備文字與動畫展示各種光伏組件的生產工藝與使用方法

3、功能列表

◆太陽能電池組件基本介紹

◆太陽能電池組件的分類及各種組件的優缺點

◆太陽能電池組件的生產工藝介紹及相關設備

◆太陽電池組件的評定標準

◆太陽能電池組件的測試方法與測試設備

◆太陽能電池組件的發展方向

(4)太陽能光伏組件附屬材料講解與展示系統

12.主要功能

1、展示各種太陽能光伏光伏組件附屬材料；

2、配備文字與動畫展示各種光伏組件附屬材料的生產工藝與使用方法

3、功能列表

◆太陽能組件附屬設施情況介紹

◆太陽能組件對鋼化玻璃的具體要求

◆太陽能組件對支架鋁型材的具體要求

◆太陽能組件對EVA封膠的具體要求

◆太陽能組件對TPT背板的具體要求

◆太陽能組件附屬設施檢測方法

◆太陽能組件附屬設施測試標準

（二）展示與講解功能內容（要求圖、文、聲并茂）

2.1 太陽能光伏應用產品講解與展示系統

2.1.1 太陽能發電系統：

2.1.2 家用太陽能發電機直流系統多媒體電視機

2.1.3 太陽能便攜電源：

2.1.4 太陽能殺蟲燈

2.1.5 太陽能警示燈

2.1.6 太陽能野營燈

2.2 太陽能光伏發電基本原理

2.3 太陽能光伏發電系統組成部分介紹

2.4 太陽能光伏發電系統設計方法

2.5 太陽能光伏電站施工建設方法

2.5.1、項目前期考察

2.5.2、項目建設前期資料及批復文件

第一階段：可研階段

第二階段：獲得省級/市級相關部門的批復文件

第三階段：獲得開工許可

2.5.3、項目施工圖設計

2.5.4、項目實施建設

2.5.5、帶電前的必備條件

2.6太陽能光伏并網電站介紹

2.6.1、光伏并網電站簡要描述

2.6.2、光伏并網電站設備組成

2.6.2、光伏并網電站設備功能

2.7 家用型太陽能電站建設方案

2.7.1、項目概述

2.7.2、方案設計 （附詳細方案設計）

（一）用戶負載信息

（二）系統方案設計

（三）效益計算：

2.8 逆變器基本原理介紹

2.9 控制器基本原理介紹

13.主要作用：

在小型光伏系統中，用來保護蓄電池；在大中型系統中，起平衡光伏系統能量、保護蓄電池及整個系統正常運行等；

光伏控制器應具有以下功能：

①防止蓄電池過充電和過放電，延長蓄電池壽命；

②防 止太陽能電池板或電池方陣、蓄電池極性接反；

③防止負載、控制器、逆變器和其他設備內 部短路；

④具有防雷擊引起的擊穿保護；

⑤具有溫度補償?shù)墓δ?/span>

⑥顯示光伏發電系統的 各種工作狀態，包括：蓄電池（組）電壓、負載狀態、電池方陣工作狀態、輔助電源狀態、 環境溫度狀態、故障報警等。

?光伏控制器按電路方式的不同，可分為并聯型、串聯型、脈寬調制型、多路控制型等；

?按組件輸入功率分：小功率型、 中功率型、大功率型及專用控制器（如草坪燈控制器）等；

14.光伏控制器性能特點：

1.小功率光伏控制器

?控制器的主要開關器件；

?運用脈沖寬度調制（PWM)控制技術；

?具有單路、雙路負載輸出和多種工作模式；

?具有多種保護功能；

?系統工作狀況、蓄電池的剩余電量等的變化；

?具有溫度補償功能

2、中功率光伏控制器

?負載電流大于15A的控制器為中功率控制器。

?系統狀態顯示；

?可編程設定負載的控制方式；

?多種保護功能；

?浮充電壓的溫度補償功能；

?具有快速充電功能；

?普通充放電工作模式、光控開/關、光控開/時控關工作模式

3、大功率光伏控制器

?大功率光伏控制器采用微電腦芯片控制系統，控制功能更強，可實現復雜過程控制。

光伏控制器主要技術參數：

系統電壓、最大充電電流、太陽電池方陣輸入路數、電路自身損耗、充滿斷開或過壓關斷電壓（HVD) 、欠壓斷開或欠壓關斷電壓（LVD)、蓄電池充電浮充電壓、溫度補償、使用或工作環境溫度范圍、其他保護功能

15.控制器的額定負載電流：

即控制器輸出到直流負載或逆變器的直流輸出電流。該數據要滿足負載或逆變器的 輸入要求。

8.太陽能發電逆變器模塊技術指標

1.類別：正弦波逆變器

?輸入電壓：DC9.7-14.4V，

?輸出電壓：AC220±5%和5V

?欠壓保護：9.6V±0.2V

?過壓保護：14.4V±0.2V

?輸出功率：100W

?峰值功率：300W

?輸出波形:正弦波

9.太陽能控制器技術指標：

控制器相關參數：（12V/24V自動切換系統）

（1）具有過充、過放、電子短路、過載保護、獨特的防反接保護等全自動控制

（2）采用了串聯式PWM充電主電路，使充電回路的電壓損失較使用二極管的充電電路降低近一半，充電效率較非PWM 高3%-6% ，增加了用電時間；過放恢復的提升充電，正常的直充，浮充自動控制方式使系統有更長的使用壽命；同時具有高精度溫度補償

（3）欠壓電壓：12.0V；×2/24V

（4）超壓保護：17V； ×2/24V

（5）過載、短路保護：1.25   倍額定電流60秒, 1.5倍額定電流5秒時過載保護動作, ≥3倍額定電流短路保護動作

（6）總額定充電電流：10A

（7） 浮充：13.6V；×2/24V；（維持時間：直至降到充電返回電壓動作）

（8） 控制方式：充電為  PWM 脈寬調劑

控制器主要功能：

（1）太陽能電池板工作狀態（欠壓、運行）

（2）蓄電池工作狀態（過充、過放、充電）

（3）蓄電池電量指示（25%，50%，75%，100%）

（4） 輸出模式設置（普通，光控，時控）

（5） 蓄電池充電電流，電壓監測。

10.負載單元

（1）DC12V直流負載五組。（感性負載3組，阻性負載2組）

1）感性負載有：12V直流風扇、12V直流電機、12V蜂鳴器

2）阻性負載有：12V交通燈、3W LED燈

（2）AC220V交流負載四組。（感性負載1組，阻性負載3組）

1）感性負載有：220V交流風扇

2）阻性負載：220V交通燈.220V 3WLED燈、220V28WLED燈

（3）可調穩壓電源（0-12V，0-1A）。

根據要求可升級為0-30V、0-5A的可調恒壓恒流穩壓電源。

（4）可調電阻箱技術參數如下：

1）阻值范圍：10歐-99.99K

2）誤差范圍：±1%

（5）USB接口電壓輸出：可為電子設備提供5V直流穩壓電源。

二、可完成的實驗內容：

實驗一 太陽能電池板特性實驗系列

1-1、太陽能電池板開路電壓測試實驗

1-2、太陽能電池板短路電流測試實驗

1-3、太陽能電板I-V特性測試實驗

1-4、太陽能電池板最大輸出功率計算實驗

1-5、太陽能電池板填充因子計算實驗

1-6、太陽能電池板轉換效率測量實驗

1-7、開路電壓與相對光強的函數關系實驗

1-8、短路電流與相對光強的函數關系實驗

1-9、太陽能電池板P-V特性測試實驗

1-10、太陽能電池板暗伏安特性測試實驗

1-11、太陽能組件輸出特性測試實驗

1-12、串聯電阻對填充因子的影響測試實驗

1-13、并聯電阻對填充因子的影響測試實驗

1-14、太陽能電池光譜特性測試實驗

1-15、太陽能電池板的串聯開路電壓測試實驗

1-16、太陽能電池板的串聯短路電流測試實驗

1-17、太陽能電池板的并聯開路電壓測試實驗

1-18、太陽能電池板的并聯短路電流測試實驗

1-19、負載特性測試實驗

實驗二 太陽能自動跟蹤實驗系列

2-1、逐日系統原理實驗

2-2、太陽光跟蹤定位傳感器原理實驗

2-3、環境對光伏轉換影響實驗

2-4、跟蹤控制器操作實驗

2-5、傳動執行機構接線實訓

2-6、太陽能光控跟蹤實驗

2-7、太陽能光控-時控跟蹤實驗

2-8、太陽能電池組件環境監測實驗

實驗三 太陽能蓄電池控制器實驗系列

3-1、太陽能蓄電池充電控制實驗

3-2、控制器充放電保護實驗

3-3、蓄電池電壓、電流測試實驗

3-4、蓄電池電量估測實驗

3-5、控制電池電流流入、輸出實驗

3-6、控制器環境溫度測量實驗

3-7、控制器光控-時控輸出實驗

實驗四 太陽能應用實驗系列

4-1、太陽能交、直流風扇實驗

4-2、太陽能路燈實驗

4-3、太陽能警示燈實驗

4-4、太陽能充電器實驗

4-5、太陽能可變阻抗負載實驗

實驗五 太陽能負載實驗系列

5-1、最大輸出電流實驗

5-2、最大輸出功率實驗

5-3、在不同恒壓狀態下電流特性

5-4、在不同恒流狀態下電壓特性

實驗六 太陽能光伏逆變器實驗系列

6-1、逆變器的工作原理分析實驗；

6-2、輸出電壓、電流測試實驗；

6-3、最大輸出功率的估算實驗；

6-4、過載或短路保護演示實驗；

6-5、輸入電壓防反接演示實驗；

6-6、輸入電壓范圍測試實驗；

6-7、轉換效率計算實驗；

三、主要設備清單
