SBWDQ-02電工照明電路實訓考核裝置

網孔型電工照明電路實訓考核裝置適合職業院校：包括高職、中職等院校的電氣自動化技術、機電一體化技術等專業，可用于《電工基礎》《電氣照明技術》等課程的教學與實訓，幫助學生掌握照明電路的相關技能，為考取電工職業資格證書奠定基礎。

? 技工學校：適合技工學校的電工專業，對學生進行系統的照明電路技能培訓，使其達到中級或高級電工的技能水平要求，滿足就業市場的需求。

? 勞動培訓及技能鑒定機構：可用于開展社會人員的電工技能培訓與鑒定工作，幫助學員掌握照明電路的實際操作技能，通過相關的職業技能鑒定考試，獲取電工職業資格證書。

? 企業內部培訓部門：制造業、建筑行業等企業的內部培訓部門可利用該裝置對企業內的電工進行技能提升培訓，使其能夠熟練維護和檢修企業內的照明電路系統，保障企業的正常生產和工作秩序。

? 職業培訓學校：各類職業培訓學校可以使用該裝置開展初級電工、中級電工等不同等級的電工技能培訓班，滿足社會人員提升電工技能的需求。

一、主要技術參數：

1、輸入電源：電壓AC380V，電流5A。

2、外形尺寸：700cm×500cm×1700cm

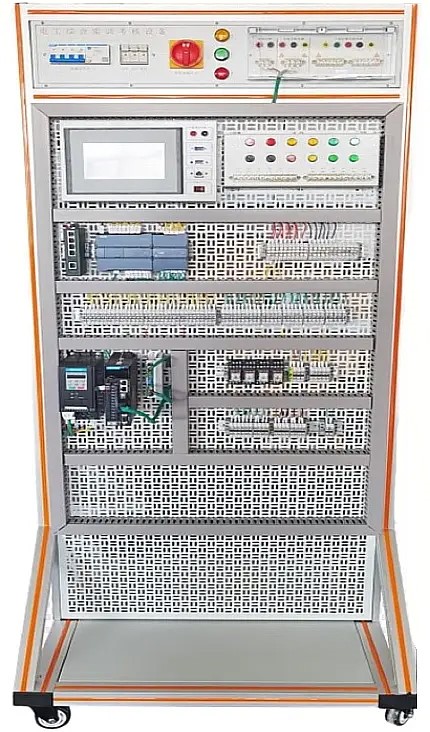

二、網孔實訓屏結構

實訓屏底盤鋼鋁結構，實訓時放置電機，框架是工業鋁型材結構，萬能網孔板鑲嵌鋁型材中間，配以桔黃色裝飾條，豪華大氣，采用開放式設計，操作空間大，實訓操作方便，裝有4只萬向輪，便于移動。

三、電源控制屏

在電源控制屏網孔實訓屏上端，為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。 電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計。

四、實驗操作項目：

1.白熾燈控制電路；

2.日光燈控制電路；

3.觸摸開關控制白熾燈電路；

4.聲控開關控制樓梯白熾燈電路；

5.人體感應開關控制樓梯白熾燈電路；

6.單相電度表直接安裝電路；

7.單相電度表間接安裝電路；

8.三相電度表直接安裝電路；

9.三相電度表間接安裝電路；

10.電壓表、電流表安裝電路；

11.一臺電流互感器用于單相回路的接線電路；

12.三臺電流互感器接成星形接線電路；

13.三臺電流互感器接成三角形接線電路；

14.電流互感器與電流表配用接線電路；

15.兩臺電流互感器差接接線電路；

16.三相四線有功電度表的接線電路

17.三相四線有功電度表經電流互感器的接線電路

18.萬能轉換開關和電壓表測量三相電壓接線電路；

……自由設計項目。

五、配置清單（柜式）
