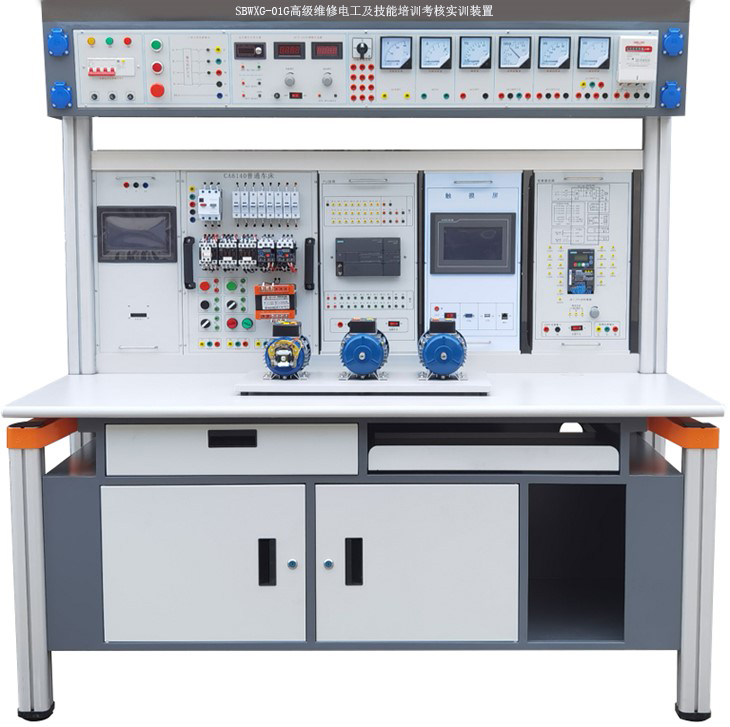

SBWXG-01G高級維修電工及技能培訓考核實訓裝置

一、產品描述

高級維修電工及技能培訓考核實訓裝置適用于高級以下維修電工的訓練與考核，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握PLC和變頻器的基本理論技術和操作技能，是維修艇上食品冷藏、氟利昂制冷機組等含有PLC裝備以及電動給水泵、往復排鹽泵控制箱等含有變頻器裝備的基礎。

二、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5KVA
4.外形尺寸：160×68×160cm3

三、實訓模塊

其中PLC實訓套裝又包含：

PLC實訓套裝一：

1、音樂噴池模擬控制

2、答題器模擬控制

3、裝配流水線的模擬控制

4、十字路交通燈模擬控制

5、自動軋鋼機模擬控制

6、天塔之光/電視塔電波模擬控制

PLC實訓套裝二：

1、自動送料裝車/傳送帶模擬控制

2、多種液體混合裝置/攪拌機模擬控制

3、自動售貨機模擬控制

4、水塔自動供水模擬控制

5、郵件分揀模擬控制

PLC實訓套裝三：

1、基礎輸入/輸出實驗

2、四層電梯自動控制

3、中間繼電器

PLC實訓套裝四：

1、電鍍系統模擬控制

2、洗衣機自動控制

3、LED七段數碼管顯示控制

四、實訓項目

1.三相異步電動機直接啟動控制電路

2.三相異步電動機點動控制電路

3.三相異步電動機自鎖控制電路

4.三相異步電動機按鈕聯鎖正反轉控制電路

5.三相異步電動機接觸器聯鎖正反轉控制電路

6.三相異步電動機雙重聯鎖正反轉控制電路

7.三相異步電動機工作臺自動往返控制電路

8.兩臺三相異步電動機順序啟動、順序停轉控制電路

9.三相異步電動機的兩地控制電路

10.接觸器控制的Y-△控制

11.時間繼電器控制的Y-△控制

12.三相異步電動機單向啟動反接制動控制電路

13.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路

14.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路

15.三相異步電動機正反轉啟動能耗制動控制電路

16.單相鼠籠電動機電容啟動控制電路

17.雙速交流異步電動機手動變速控制電路

18.雙速交流異步電動機自動變速控制電路

19.斷電延時直流能耗制動的Y-△啟動控制電路

20.通電延時帶直流能耗制動的Y-△啟動控制電路

21.三相異步電動機雙重聯鎖正反轉能耗制動控制線路

22.三相異步電動機雙重聯鎖正反轉啟動反接制動控制線路

23.C620型車床電氣控制線路

24.電動葫蘆電氣控制

25.Y3150滾齒機控制電路

26.可編程控制器的基本指令操作

27.音樂噴池模擬控制實驗

28.答題器模擬控制實驗

29.裝配流水線的模擬控制實驗

30.十字路交通燈模擬控制實驗

31.自動軋鋼機模擬控制實驗

32.天塔之光/電視塔電波模擬控制實驗

33.自動送料裝車/傳送帶模擬控制實驗

34.多種液體混合裝置/攪拌機模擬控制實驗

35.自動售貨機模擬控制實驗

36.水塔自動供水模擬控制實驗

37.郵件分揀模擬控制實驗

38.四層電梯自動控制實驗

39.中間繼電器實驗

40.電鍍系統模擬控制實驗

41.洗衣機自動控制實驗

42.LED七段數碼管顯示控制實驗

42.PLC控制的三相異步電動機正反轉控制

43.PLC控制的三相異步電動機Y-△啟動控制

44.PLC控制的三相異步電動機降壓啟動控制

45.PLC控制的三相異步電動機能耗制動控制

46.變頻器功能參數設置與操作

47.變頻器報警與保護功能

48.多段速度選擇變頻調速

49.外部端子點動控制

50.控制電機正反轉運動控制

51.控制電機運行時間操作

52.瞬間停電變頻器參數設定

53.外部電壓變頻調速

54.外部電流變頻調速

55.三相異步電動機的變頻開環調速

56.PLC控制變頻器外部端子的電機正反轉

57.PLC控制變頻器外部端子的電機運行時間控制

58.基于PLC數字量控制方式的多段速

59.基于PLC通信方式的變頻器開環調速

60.基于PLC通信方式的速度閉環控制

61.變頻器恒壓供水系統的模擬

62.基于觸摸屏控制方式的基本指令編程練習

63.基于觸摸屏控制方式的LED控制

64.PLC、觸摸屏與變頻器通信控制

五、高級維修電工及技能培訓考核實訓平臺主要部件

序號	掛箱編號	實訓模塊名稱	數量	備注
1	DW-06	維修電工實訓考核組件（一）	1件	熱繼電器、交流接觸器380V、按鈕、指示燈（6.3V），接線端子等
2	DW-07	維修電工實訓考核組件（二）	1件	螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等
3	DW-08	維修電工實訓考核組件（三）	1件	螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等
4	DW-09	維修電工實訓考核組件（四）	1件	提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。
5	DW-PLC	PLC可編程控制器實訓組件	1件	FX3U-48MT 集成數字量I/O（24路數字量輸入，24路數字量輸出）；擴展模塊FX0N-3A一個，配備直流電源24V/5A輸出接口
6	DW-PLC	PLC實訓套裝	1套	熟悉PLC指令的用法及編程方法
7	DW-BPQ	變頻器實訓組件	1件	FR-D720S-0.4K 0.4KW變頻器，具有過電壓、欠電壓保護，變頻器、電機過溫保護，接地故障保護，短路保護等保護功能。接口全部引出到專業端子排上，方便學生做實驗。
8		SC-09編程電纜	1根	用于PLC主機與PC機通訊
9		編程軟件	1套	提供三菱SWOPC-FXGP/WIN-C編程軟件
10		網孔實操板	1塊	通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。
11		單相電容起動電動機	1臺	交流220V
12		三相鼠籠異步電動機	1臺	交流380V, △/Y（帶速度繼電器）
13		三相雙速異步電動機	1臺	交流380V, △/Y
14		實驗臺	1臺
15		彩色觸摸屏	1臺	TPC7032 7寸寸彩色觸摸屏，觸摸屏實驗組件采用 7 寸彩色觸摸屏，液晶屏：7"TFT 液晶屏，分辨率（800×480），高清真彩；工業級低功耗 Cortex-A8CPU 主頻 600MGHz；觸摸屏：四線電阻式；內存： 128M；存儲設備：128M。接口：1×RS232，1×RS485，2×USB，1×LAN。所有接口、接線端子全部引出。

六、維修電工虛擬仿真軟件
一、界面介紹
本軟件總共有三個界面，分別為登錄、模擬接線和模擬仿真界面，用戶需要在登錄界面填入正確的賬號和密碼才能正常使用本軟件。.
1：登錄界面
2：模擬接線界面
模擬接線界面包含有：實訓項目、模型、工具、得分顯示、錯誤提示、原理圖等。
3：模擬仿真界面
二、功能介紹
1.實訓項目
本軟件總共包含了24個實訓項目，分別是：
1單極開關控制
2觸摸開關控制
3感應開關控制
4聲控開關控制
5單極開關串聯控制
6單極開關并聯控制
7單極開關混聯控制
8白熾燈并聯控制
9白熾燈混聯控制
10日光燈控制
11單相電度表直接安裝控制
12單相電度表間接安裝控制
13異步電動機手動單向運轉控制
14異步電動機點動控制
15異步電動機自鎖控制
16具有過載保護自鎖控制
17異步電動機單向點動啟動控制
18異步電動機兩地控制
19異步電動機聯鎖正反轉控制
20正反轉點動、啟動控制
21雙重聯鎖正反轉控制
22自動往返控制
23電機延時啟動控制
24自動順序啟動控制。
用戶根據不同實訓項目的原理圖選擇相對于的模型和正確的接線方式。
2.模型選擇
模型選擇區共計包含有：單相電源、單極開關、觸摸開關、感應開關、聲控開關、白熾燈、日光燈、啟輝器、鎮流器、保險絲、三相電源、啟動按鈕、停止按鈕、中間繼電器、熱繼電器、限位開關、時間繼電器、電流互感器、三相電機、電度表等二十多種器件，用戶根據不同的實訓項目需要選擇模型，如果選錯或者多選得分扣一分，如果已經選擇模型還沒放到面板上，可以按ESC鍵取消該模型并重新選擇模型。
3.線材工具選擇
放完模型后用戶可以根據原理圖進行接線，線材工具區包含有黃、綠、紅、藍、黑5種顏色導線，可以避免在線路復雜時分不清線材導通電路。用戶需要嚴格按照原理圖進行接線，如果接錯扣一分并刪除該導線。用戶可以在選出線材后或者接好一頭時按ESC鍵取消該導線。
4.得分
得分默認為100，模型或導線選擇錯誤時會扣1，用戶進行實驗中切換到另一個實訓項目時得分會恢復到100并清空之前實驗的模型和線材。
4.模擬仿真
在模擬仿真界面中每一個實訓項目對應一個仿真功能，用戶可以在模擬仿真中進行仿真，能讓用戶更直觀的觀察實驗現象。
七、電機與拖動仿真軟件
前言
電機及拖動課程是自動化專業重要的專業課程，其內容比較抽象，知識點較多，理論性、實用性和實踐性均很強，學生在學習過程中普遍反應對基礎知識難以理解，同時，對實驗教學環節不感興趣。因此將電機與拖動技術數字平臺軟件引入課堂教學，通過軟件仿真過程使學生對基礎知識進一步的理解、掌握，同時為動手實驗打下一定的基礎，提高學生的學習興趣。該仿真軟件可以準確模擬各種電器設備在不同的連接部署情況下電動機的反應情況，用戶能通過該軟件達到對電機拖動實驗的學習、模擬等初步體驗，該軟件可完成不受時空限制的一些實驗，有助于提高科學研究效率、準確率以及實驗的安全性，降低了實驗成本。
一、登錄界面
電機與拖動技術數字平臺總共有四個界面，分別為登錄界面、基礎知識、試題問答和實驗仿真。用戶需要在登錄界面填入正確的賬號和密碼才能正常使用本軟件。
二、基礎知識
用戶可以在基礎知識界面中查看翻閱電力拖動的基礎知識，里面包含圖文，可以對電力拖動基礎知識進行了解。
用戶可以在主界面點擊圖標進入對應的功能。
在基礎知識中用戶可以分別點擊左右翻頁按鈕進入上一頁或者下一頁，每一頁都配有圖片和文字，能讓用戶更清楚直觀地了解電機與拖動技術的基礎知識。
三、試題問答
試題問答界面包含有關于電力拖動的選擇題和判斷題，每種有40道題，每道題都包含有詳細的原因講解，點擊詳細解答按鈕即可查看，總分100分，每做錯一道題扣1分，當分數低于60分時需要從頭開始重新做題。
每道選擇題設有4個答案，只有1個答案是正確的，用戶可以用鼠標點擊正確答案，如果選擇正確則會繼續進行下一步，如果選擇錯誤系統會提示錯誤，顯示正確答案并提示答案解析，同時在得分系統里面扣除1分。
每道判斷題設有2個答案，用戶可以用鼠標點擊正確答案，如果選擇正確則會繼續進行下一步，如果選擇錯誤系統會提示錯誤，顯示正確答案并提示答案解析，同時在得分系統里面扣除1分。用戶可以在屏幕中間的下拉框里面切換試題類型。
四、實驗仿真
仿真界面包含有：實訓項目選擇菜單、掛箱選擇區、線材工具選擇區、得分顯示區、錯誤提示區等。
1.實訓項目
電機與拖動技術數字平臺總共包含了5大類實訓項目，分別是：1直流電機實驗、2變壓器實驗、3異步電機實驗、4同步電機實驗、5電力拖動繼電接觸控制。每個項目又細分為不同的試驗種類，目前該軟件中共計有80多個實驗可以仿真。
用戶根據不同實訓項目的原理圖選擇相對的掛箱和正確的接線方式。
2.掛箱選擇
掛箱選擇區共計包含有：三相組式變壓器、三相芯式變壓器智能多功能儀表、數模交流電流表、三相可調電阻器、三相可調電抗器、可調電阻器電容器、整步表波形測試開關板、旋轉燈并網開關勵磁電源、繼電接觸控制等多種掛箱，用戶根據不同的實訓項目需要選擇掛箱，如果選錯或者多選得分扣一分，如果已經選擇掛箱還沒放到屏上，可以按ESC鍵取消該掛箱并重新選擇掛箱。
3.線材工具選擇
放完掛箱后用戶可以根據原理圖進行接線，線材工具區包含有黃、綠、紅、藍、黑、紫、青、白、棕9種顏色導線，可以避免在線路復雜時分不清線材導通電路。用戶需要嚴格按照原理圖進行接線，如果接錯扣一分并刪除該導線。用戶可以在選出線材后或者接好一頭時按ESC鍵取消該導線。
4.得分
得分默認為100分，模型或導線選擇錯誤時會扣1分，用戶進行實驗中切換到另一個實訓項目時得分會恢復到100分并清空之前實驗的掛箱、電機和線材。
5.自動接線并仿真
每一個實訓項目對應一個自動接線功能，用戶可以點擊啟用自動接線按鈕，軟件系統會自動生成該實訓的掛箱和線材，用戶可以在自動接線中點擊開關進行仿真，通過調節電阻大小來多次觀測并記錄電流電壓數值到表格中，并在多次記錄中自動解析出平均值。能讓用戶更準確、直觀的觀察、記錄實驗數據。
用戶可以點擊啟用自動接線按鈕，軟件系統會自動生成該實訓的掛箱和線材，用戶可以在自動接線中點擊開關進行仿真，通過調節電阻大小來多次觀測并記錄電流電壓數值到表格中，并在多次記錄中自動解析出平均值。能讓用戶更準確、直觀的觀察、記錄實驗數據。
軟件內部已擬制好所有表格，用戶只需要點擊記錄按鈕系統會自動記錄對應的實驗數據，同時會根據公式自動計算出所需的數據。
本軟件總共包含有：直流電動機、直流發電機、直流并勵電動機等25種試驗種類，每種實驗種類又分為多個實驗項目，用戶可以用鼠標點擊任一實驗進入對應實驗項目。
用戶進入試驗項目后可以在左側模型庫里選擇正確的掛箱放到實驗桌上，如果選擇正確則會繼續進行下一步，如果選擇錯誤系統會提示錯誤并刪除該掛箱同時得分會扣除1分。
掛箱放置完畢后用戶可以點擊右側工具庫中的實驗導線進行接線，每個實驗項目都會有一張實驗原理圖，用戶可以按照原理圖進行接線，如果接線正確則會繼續進行下一步，如果接線錯誤系統會提示錯誤并刪除該實驗導線同時扣除1分。工具庫中設有9種顏色不同的實驗導線，方便用戶更清楚直觀地區別每一根實驗導線。
用戶可以在自動接線中進行模擬仿真，可以用鼠標點擊漏電保護器扳手、啟動按鈕、鈕子開關、急停按鈕、船型開關、琴鍵開關等各種開關以切換狀態。
當用戶打開開關后，系統會判斷出哪些儀表會上電顯示數值，用戶可以用鼠標操控滑動變阻器的旋鈕來調節阻值大小，可以操控電壓調節旋鈕來調節電壓大小，同時系統會根據公式自動計算出電壓、電流的數值并實時顯示在儀表上。
當儀表有數值顯示時用戶可以打開表格，同時可以點擊記錄數據按鈕記錄下對應儀表的數值，有些設計到公式計算表格系統會自動計算出數值，表格記錄完畢后用戶可以點擊保存表格按鈕把該表格以CSV格式保存到本地，用戶可以用EXCEL表格工具直接打開該文件以查看實驗內容。
八、PLC仿真軟件
前言
近年來，伴隨著我國職業教育的大力發展，越來越多的學子有機會進入高等院校進行深造。然而伴隨著學生人數的增多，學校的許多教學資源面臨嚴峻的考驗，特別是在師資以及實驗設備上表現得尤為突出。這明顯違背了職業教育強調"做與學一體化"培養技能型人才的目標。與此同時，實驗設備因實驗頻率的提高必然導致?lián)p耗的加劇，增加了教學成本，這也是各學校面臨的主要困難。為彌補PLC課程教學設備的不足，設計了一種基于不同品牌PLC的虛擬化仿真系統，該系統不僅可以直觀、動態地模擬PLC在各種場景下的運行狀態，還可通過該系統直觀地顯示PLC以及其他傳感器的動作狀態。虛擬化系統的引入有效地解決了原先僅使用PLC仿真而造成的教學枯燥無味、程序抽象難懂的問題，實現了PLC運行過程所見即所得的動態演示效果，進而達到較好的教學訓練效果。
一、仿真功能
PLC仿真實訓能和西門子、三菱、信捷、臺達等PLC實物進行通信，用戶使用網線、串口通信線將電腦和PLC連接到一起。也可以與虛擬PLC進行通信，用戶這樣就能讓學生在實驗室實物PLC數量不足的情況下每人都能用電腦進行PLC編程仿真。一體化數字孿生系統采集到PLC的I/O輸入輸出，可以通過鈕子開關、輕觸開關、撥碼開關來改變PLC輸入的值，然后根據PLC輸出的值來控制相對應的LED燈亮滅、數碼管顯示、電機旋轉。
二、模塊功能
PLC仿真實訓包含了：搶答器、音樂噴泉、裝配流水線、交通燈等20多種典型常用工程應用模塊。用戶可以用鼠標旋轉、縮放、移動各個模塊從不同角度更方便地查看模型。界面中還有詳細的I/O分配表、I/O狀態監控，能讓用戶每時每刻監控PLC輸入輸出狀態。
打開PLC綜合仿真系統后系統會進入主界面，在主界面中用戶可以點擊開始仿真按鈕進入模塊選擇界面。
PLC仿真實訓在模塊選擇界面中共計有20多種模塊選項，用戶可以選擇所需要的模塊，用戶可以點擊下拉菜單查看更多模塊。選擇好模塊后用戶可以點擊左側的大圖標按鈕進入該模塊的模擬仿真。PLC仿真實訓提供有：搶答器、音樂噴泉、裝配流水線等20多種模塊。
進入模塊仿真后用戶可以看到該模塊的三維模型，用戶可以用鼠標對該模型進行縮放、平移、旋轉操作，每個模塊上面都配有開關、LED燈等元器件，用戶可以點擊鈕子開關、輕觸開關、撥碼開關來切換開關狀態。用戶可以點擊實物PLC、虛擬PLC按鈕進入對應的仿真，用戶可以點擊顯示狀態監控按鈕監控當前IO狀態，點擊打開IO分配圖顯示IO分配狀態。
用戶用鼠標點擊開關時PLC程序里面對應的I0.0狀態也會隨之發生改變，當PLC程序中Q0.0狀態發生改變時該仿真軟件對應的LED燈顯示狀態也隨之發生改變。用戶就可以直觀、動態地觀察PLC在各種場景下的運行狀態。
　
