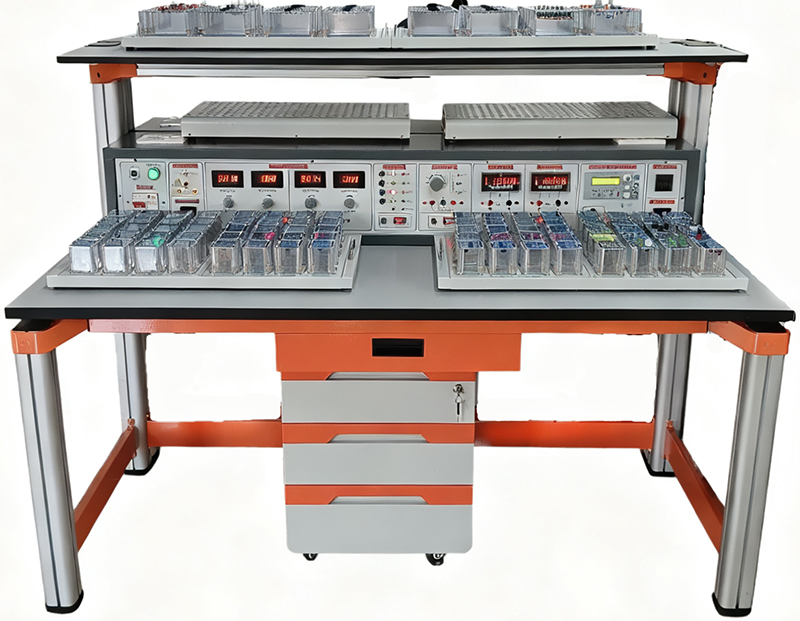

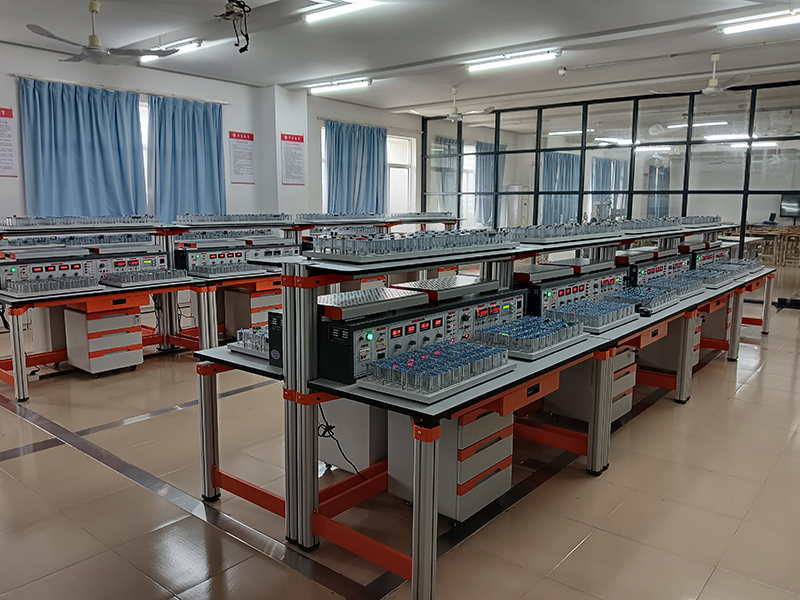

SBZCX-02A型模擬電路、數字電路實驗臺

一、設備概述

模擬電路、數字電路實驗臺、模擬電路、數字電路實驗實訓裝置需適用電氣類、電子類、機械類、機電類及一般工程類專業的《模擬電子技術》、《數字電子技術》、《電工基礎》、《電路原理》、《電力電子技術》等多門課程的綜合應用、創新實訓要求。并可進行相關課程的課程設計，畢業設計以及電工、電子產品研制。電子元件采用掛箱式結構，可為學生提供綜合應用、創新實訓的平臺。

二、設備技術指標：

1、工作電源：單相三線 AC 220V±10% 50Hz

2、溫度：－10～40℃；環境濕度：≤90%（25℃）

3、外形尺寸：長×寬×高=1600mm×700mm×1700㎜，正負偏差不超過5mm。

4、整機功耗：≤1.0KW

5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、本設備各個功能模塊單元功能構成：裝置由主機箱、實驗桌、儲存柜、實驗掛箱、學生凳等組成。

（一）實驗主機箱部分介紹：

實訓主機箱箱體采用鐵質雙層亞光密紋噴塑結構，鋁質面板。左邊是安全控制、交直流電源、信號源、測量電表等；主機箱控制面板左右及頂部配有多組外部儀器交流工作電源插座。

1、控制及交流電源部分：提供單相固定220V交流電源，設有電流型，電壓型漏電開關，具有過流和漏電保護功能。

2、低壓交流電源模塊：電壓3－24V分七檔可調，分3V，6V，9V， 12V，15V，20V，24V輸出，最大輸出電流2A，同時提供雙17V帶中心抽頭變壓器一只。

3、穩流穩壓電源模塊

（1）輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，每路電源輸出有0.5級數字電流

表、電壓表指示。

（2）直流電源包括±12V及±5V電源。

4、智能型直流測量儀表模塊

4.1、智能直流電壓表 1 只:測量范圍：

0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。

4.2、智能直流電流表1只：測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。

（二）實驗桌：

外形尺寸為1600mm（長）*700mm（寬）*800mm （高），正負偏差不超過5mm。實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，正負偏差不超過5mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用不少于40mmE1級實木板材，耐油耐水浸泡不起泡、不開裂、不褪色，桌面板下設支撐框架，承受力不少于

200kg，配備鋼質噴塑儲存柜。

要求實訓桌正面裝配與桌面自成一體的保護擋板，要求擋板由內部模具成型的高強度鋁合金和注塑成型的PVC外套組成，要求擋板具有防實驗用品滑落、防塵、耐腐蝕特性，確保實驗安全與設備保護。

（三）學生凳

學生凳主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝。

1、凳腿采用30×30×1.2mm 的方管,正負偏差不超過3mm；

2、拉管采用 30×30×1.2mm 的方管,正負偏差不超過3mm；

3、凳面采用 240×340×25mm,正負偏差不超過3mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；

4、防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，金屬桌體顏色為灰色。

（四）實驗掛箱

實驗掛箱電路面板采用PCB制作而成；面板上標志的元件電路符號采用新國家標準。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便地自主連線組合實訓線路，以完成不同的實訓項目等。

四、本設備可以完成的實訓項目

（一）模擬電子技術實訓項目

項目一 常用二極管的性能測試及應用

項目二 雙極晶體管及場效管輸出特性的測定

項目三 單管放大電路的研究

項目四 兩極放大電路及負反饋放大電路的研究

項目五 恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）

項目六 三極管放大電路

項目七 整流、濾波及穩壓電路的研究

項目八 典型復合互補 OTL 功率放大電路調試（電子產品線路）（綜合應用）

項目九 LM386 集成音響功率放大電路及其應用（電子產品線路）（綜合應用）

項目十 運算放大器基本運算電路

項目十一 對由運放器組成的積分運算電路、微分運算電路

項目十二 對由運放器組成的電壓比較器傳輸特性的研究

項目十三 氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）

項目十四 方波、 三角波和鋸齒波發生器電路的研究與測試

項目十五 RC （文式橋式）正弦波振蕩器和制作與調試

項目十六 電容三點式 LC 正弦波發生器

項目十七 有源濾波電路研究

項目十八 直流—直流 （DC—DC） 集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）

項目十九 恒溫控制電路的制作與調試 （競賽項目）（電子產品線路）（綜合應用）

（二）數字電子技術實訓項目

項目一 基本邏輯門電路功能測試

項目二 優先編碼器功能測試

項目三 二進制譯碼器和數據選擇器功能測試

項目四 全加器和超前進位全加器功能測試

項目五 數值比較器功能測試

項目六 七段碼鎖存/譯碼/驅動器功能測試

項目七 各類觸發器功能測試

項目八 雙向移位寄存器功能測試

項目九 二一五一十進制計數器功能測試

項目十 二位十進制計數/譯碼/驅動/顯示電路

項目十一 可逆十進制計數電路功能測試

項目十二 N 進制計數電路功能測試

項目十三 555 定時器基本應用電路

項目十四 微分型單穩態觸發器

項目十五 集成單穩態觸發器及其應用

項目十六 集成施密特觸發器及其應用

（三）數字/模擬電子技術綜合應用實訓項目

項目一 聲光控制節能路燈電路（電子產品線路）（綜合應用）

項目二 8 線數據傳輸電路 （電子產品線路）（綜合應用）

項目三 4 位環形計數節拍發生器（電子產品線路）（綜合應用）

項目四 秒脈沖信號發生器 （電子產品線路）（綜合應用）

項目五 救護車/消防車聲響報警電路（電子產品線路）（綜合應用）

項目六 D/A 轉換器將數碼轉換成單極性、雙極性模擬電壓

項目七 數控變頻三角波—方波發生器

項目八 移位寄存器彩燈顯示電路 （電子產品線路）（綜合應用）

項目九 8 位優先編碼器搶答電路（電子產品線路）（綜合應用）

項目十 觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）

項目十一 數字鐘電路（電子產品線路）（綜合應用）

項目十二 二位十進制計數符合電路 （電子產品線路） （綜合應用）

項目十三 交通燈控制電路 （電子產品線路） （綜合應用）

項目十四 升/降階梯波發生器（電子產品線路） （綜合應用）

項目十五 光電轉換加/減計數電路（電子產品線路）（綜合應用）

（四）電力電子技術及應用創新實訓項目

項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）

項目二 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析

項目三 晶閘管單相半控橋式整流電路（電阻電感負載） （反電勢負載）的研究

項目四 IGBT 直流斬波電路的調試與分析 （電子產品電路）（綜合應用項目）

項目五 雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）

項目六 功率晶體管 （BJT） PWM 控制直流電動機可逆調速電路

六、電子技術綜合實訓設備的總體配置列表

表一：配套工具清單
