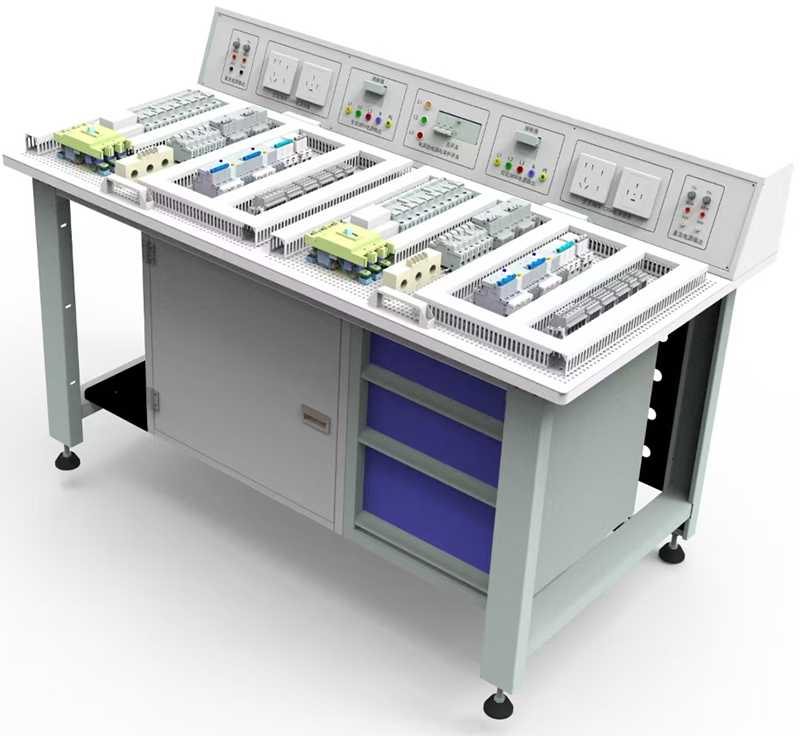

西門子電氣設備裝調綜合實訓平臺

西門子電氣設備裝調綜合實訓平臺，詳細參數如下：

一、工作臺1張，詳細參數如下：

工作臺整體尺寸(長*寬*高) 1500*750*800mm（允許偏差±5%）。工作臺整體框架采用高強度鍍鋅鋼管制作而成，保證桌子的穩固性。桌面采用20mm厚度的防靜電板制作而成。桌面上方直角梯形小臺長1400mm，底寬200mm，高150mm，面寬100mm。實訓桌配置1個帶漏電保護斷路器（三相五線），帶電源指示燈及熔斷器，4個AC380V接口，其中2個86面板5孔插座，2個4mm香蕉插座。2個86面板插座，配套收納柜。

二、網絡安裝網孔板2張，詳細參數如下：

安裝網孔板專門為電工電氣教學、實訓打磨定制，整體尺寸為700mm*500mm（允許偏差±5%），主要以1.5mm厚冷軋鋼板為原料沖孔、焊接、打磨而成平整不易變形，輕盈方便，安裝靈活。安裝孔型規格為孔長 15mm 孔寬5mm。

三、低壓元器件1套，詳細參數如下：

1.塑殼斷路器1只，63A/3P

2.小型斷路器2只，32A/3P，C脫扣特性

3.小型斷路器2只，16A/2P，C脫扣特性

4.三相漏電保護斷路器2只，16A/3P+N，30mA動作電流

5.單相漏電保護斷路器2只，16A/1P+N，30mA動作電流

6.三相熔斷器3只，20A，帶速溶熔斷器及指示燈

7.單相熔斷器3只，10A，帶速溶熔斷器及指示燈

8.熔斷式端子4只，帶指示燈，額定電流3A

9.熔斷式端子3只，帶指示燈，額定電流2A

10.零線/接地母排2排，10位全銅

11.三相多功能電表1只，支持電壓、電流、有功功率、無功功率、功率因素、頻率、有功電能和無功電能的實時測量，測量精度可達0.5等級，LCD顯示屏，72mmx72mm表盤

12.電源防雷器1只，三相總電源避雷器，標稱放電電流40KA，最大放電電流80KA，保護級別2.5KV，前置保險32A，響應時間25ns，可拔插，防護等級IP20

13.電流互感器1只，精度等級0.5級，一次電流5-100A，二次電流5A

14.三相交流異步電機3臺，功率370W，轉速1400轉，電流 1.2A，轉矩2.5N.M ，因數0.67,極數4極

15.交流接觸器6只，線圈220VAC,3常開主觸頭，額定電流12A，輔助觸點1常開

16.交流接觸器輔助觸點6只，輔助觸點2常開2常閉，約定發熱電流10A，絕緣電壓660V

17.熱繼電器3只，熱過電流1.5-2.4A可調 ，1常開1常閉觸點，獨立式安裝，絕緣電壓690V

18.中間繼電器4只，4常開/常閉觸點，觸點容量2A，DC24V線圈電壓等級，帶底座

19.時間繼電器3只，延時范圍0.5s-5s/50s/5min/30min，控制電壓220VAC，延時精度10%，2個延時轉換觸點

20.行程開關6只，滾輪柱塞式，1常開/常閉觸點，觸點容量0.5A

21.相序保護繼電器3只，支持相序、斷相和三相不平衡保護功能，不平衡動作時間0.1s～30s可調，觸點數量1常開/常閉觸點，觸點容量0.75A

22.1位按鈕盒1只，2位按鈕盒1只，3位按鈕盒1只

23.自復型平頭按鈕2只，1常開/1常閉觸點，22mm，紅色

24.自復型平頭按鈕2只，1常開/1常閉觸點，22mm，綠色

25.綠色信號指示燈1只，LED類型，22mm，AC220V

26.綠色信號指示燈1只，LED類型，22mm，AC/DC24V

27.紅色信號指示燈1只，LED類型，22mm，AC/DC24V

28.黃色信號指示燈1只，LED類型，22mm，AC/DC24V

29.短柄旋鈕1只，1常開/1常閉觸點 二位置鎖定

30.開關電源1臺，DC24V/10A

31.BVR0.5白色5卷，棕、藍色各2卷

32.BVR1.5紅、黃、綠色各2卷，黃綠色1卷

33.BVR2.5紅、黃、綠色各2卷

34.歐式線耳、線2包

35.歐式線耳、U型冷壓端子各2包

36.扎帶1包

37.35mm標準導軌4米

38.40*40mm線槽6米

39.UK2.5接線端子50片

40.0.5號碼管、1.5號碼管、2.5號碼管各2卷，黃色標簽紙2卷

四、照明元器件1套，詳細參數如下：

1.白熾燈管1套

2.白熾燈泡2套

3.單控開關1個

4.雙控開關2個

5.調光開關1個

6.二三插座(10A)2個

7.二三插座(16A)2個

8.元件底座1套、照明燈具、開關與插座安裝于一體，鋁合金材質，底部嵌有磁鐵和防撞膠墊，可通過磁吸的方式隨意放置在實訓面板上，組成不同的實訓項目。
