試壓泵記錄儀壓力采集系統技術綜合描述

來源：本站 添加時間：2014/3/25 10:29:08

記錄儀壓力采集系統技術方案：

一、設備的使用條件：

1、設備可在需方不必增加其它設施的情況下可正常安裝使用。

2、機動時間：7.5小時×3班/天×250天/年=5625小時/年

3、環境溫度：﹣5℃~42℃

4、試驗介質：常溫水（溫度低于0℃時，試壓介質應為防凍液）

5、設計耐壓：150MPa

6、測試溫度：常溫

7、壓力測量精度：精準度為滿量程千分之一。

本系統采用傳感器的精度為FS 0.1%。

8、本系統的整體控制精度為FS 0.3-0.5%。

（本采集系統只采集壓力數據不控制）
    9、電源：AC380/220V，50Hz

10、海拔高度：≤1500米；

11、相對空氣濕度要求：≤70-90%；

三、本套設備的主要功能參照客戶技術要求制作。

其中參考的試壓泵執行標準為：

JB/T9089-1999試壓泵

JB/T53194電動試壓泵 產品質量分等

GB-T9234-1997機動往復泵

GBT 7784-2006 機動往復泵試驗方法

數顯記錄儀壓力采集系統詳細配置：

序號	產品名稱	型  號	數量	單位	單價	優惠價	備注
1	電動試壓泵	客戶自備	1	臺			定做非標準設備 含17%增值稅 含運費 含安裝調試費
2	數顯記錄儀 壓力采集系統	含150MPa精度FS0.1%傳感器一支、 彩屏數顯記錄儀及微型打印機各一臺	1	套	18000	15000
3	筆記本一臺及R232數據采集線一根	客戶自備	1	臺
4	運費、調試費		1			1000
5	總價

本采集系統具有以下功能：



1、數顯記錄儀壓力采集系統在試驗過程中，可以實時顯示壓力數值和實時壓力曲線，自動記錄升壓值及升壓保壓過程的曲線變化并存儲與打印歷史報表等功能。

2、數顯記錄儀壓力采集系統可隨時通過微型打印機打印試驗數據曲線，也可隨時通過U盤導出試驗數據到計算機上，然后通過office辦公軟件編輯打印數據報表。

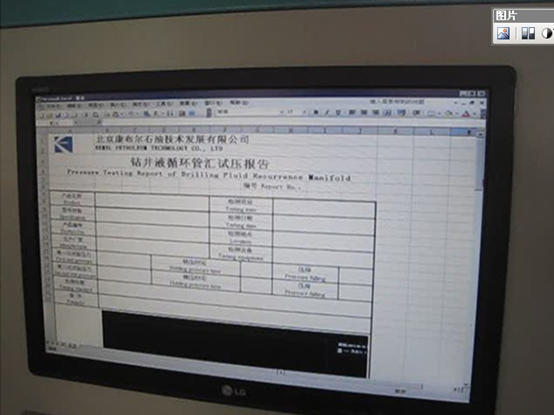

3、數顯記錄儀壓力采集系統也可隨時通過R232數據線直連到計算機或筆記本上，通過計算機后臺軟件實時觀察試驗情況及壓力數值和壓力曲線，并可通過計算機導入數據隨時打印試驗報表，試驗報表格式電子檔可任意隨時編輯。

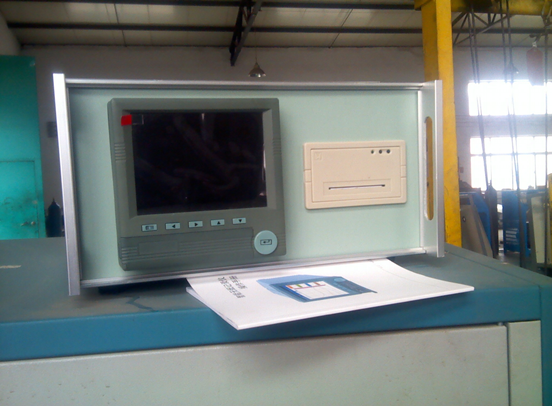

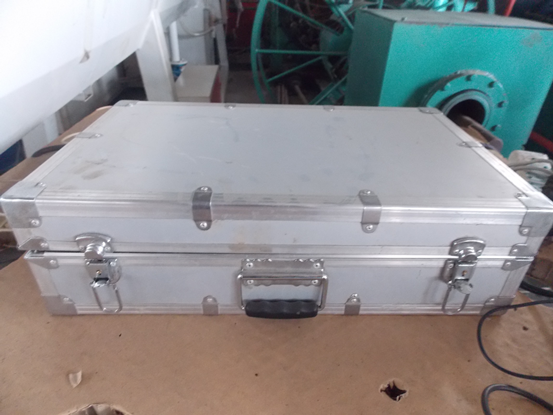

以上為設備參考圖片，僅供參考，具體以實物為準。

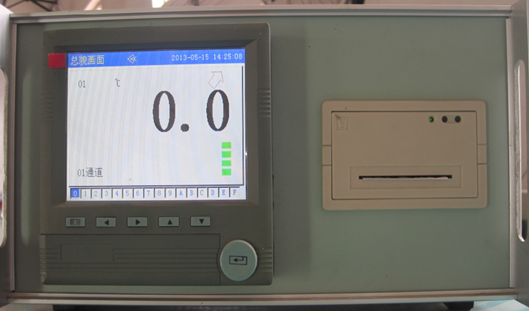

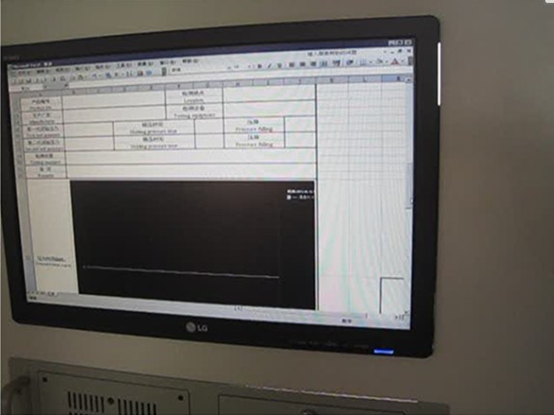

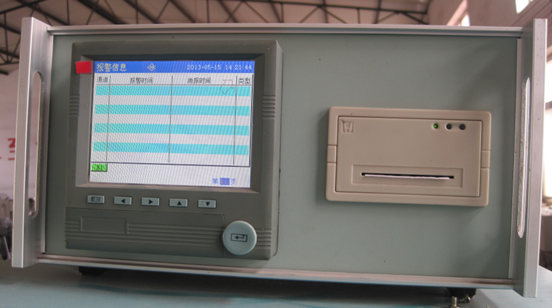

數顯記錄儀彩色方屏帶微型打印機：數顯壓力，升壓曲線實時顯示、有電腦后臺軟件，可直連電腦，將試壓曲線放入電腦中現有WORD或者EXCEL中編輯報表，有數據庫可追溯原始數據等。

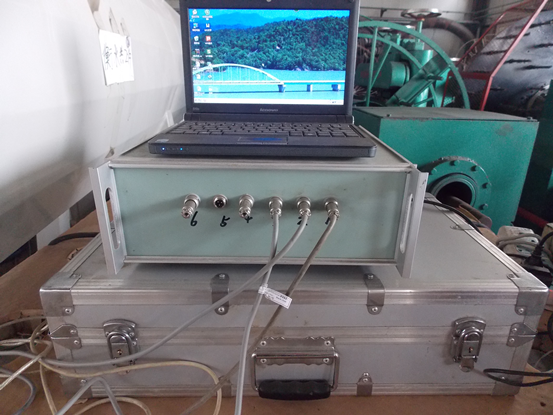

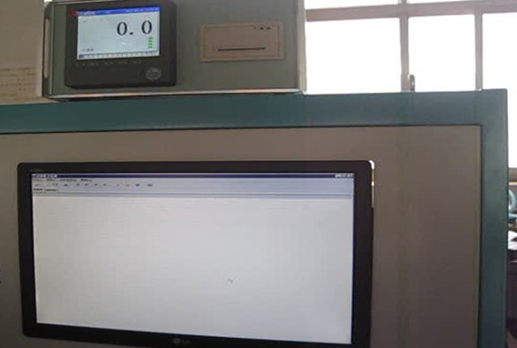

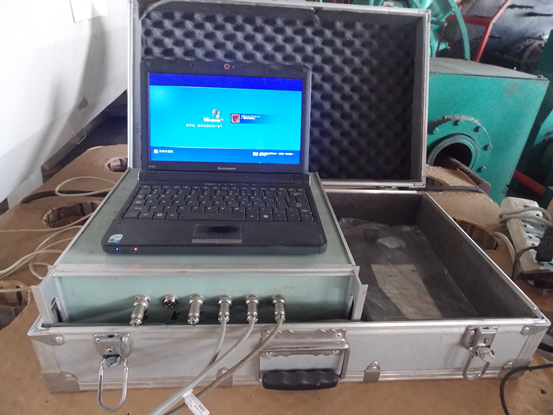

以上為河北景縣恒安泰油管廠記錄儀六路壓力采集系統工作場面。

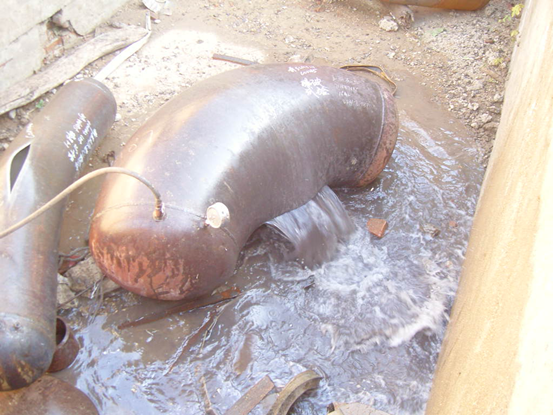

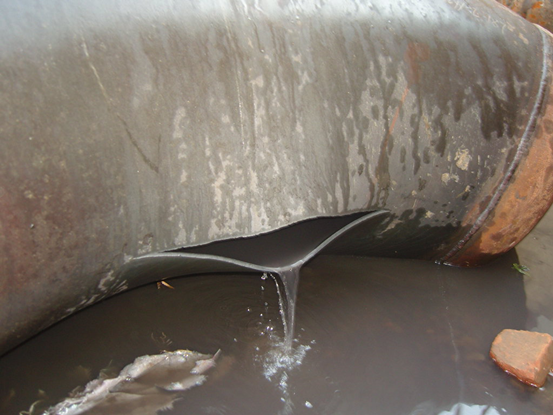

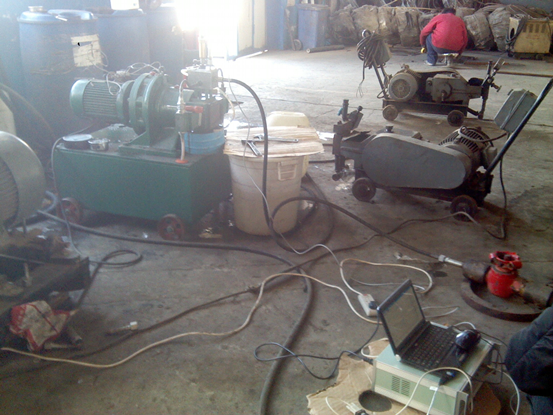

以下是鹽山滄海重工在爆破彎頭時的工作場面：

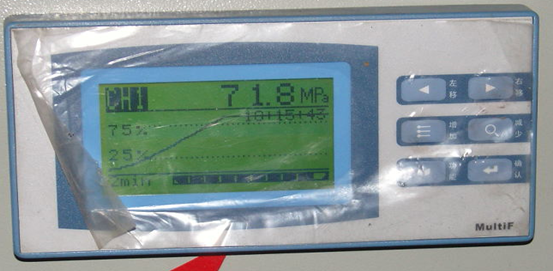

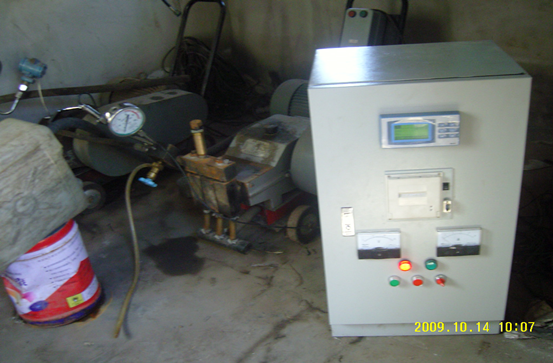

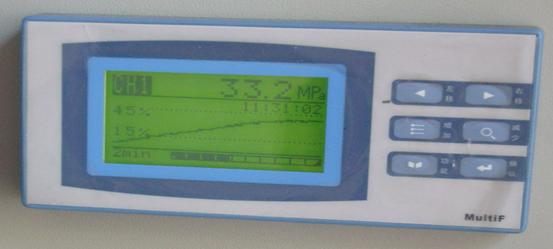

鹽山滄海重工08年采購的是我公司一代記錄儀控制系統，這種系統的記錄儀2010年后我公司已經更換為現在的彩色方屏記錄儀，以上圖片僅供參考。

1）數顯記錄儀控制系統整機質保期為交貨之日起十二個月（人為破壞及人為不規范操作除外）；但由于本設備電動試壓泵為需方自備，如需方在使用期間由于電動試壓泵原因造成設備系統故障供方維修需另外收取適當維修費用。

（2）、在此期間由于供方的原因，造成的質量問題需負責“三包”的，費用由供方承擔。超過質保期如發生非正常的設備故障，供方亦應提供及時有效的相關服務。
