記錄儀試壓泵實時數顯試壓泵壓力曲線

來源：本站 添加時間：2014/3/25 10:32:33

數顯記錄儀變頻流量可調試壓泵詳細配置：

數顯記錄儀變頻流量可調試壓泵詳細說明：

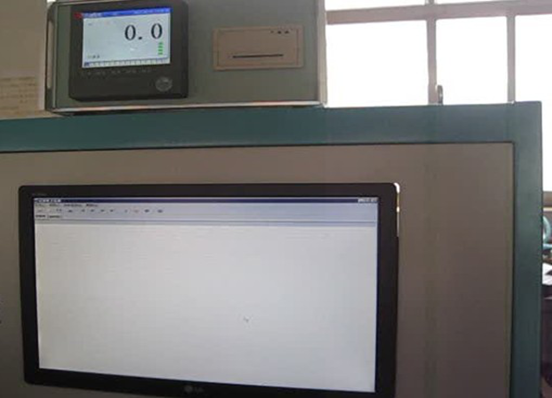

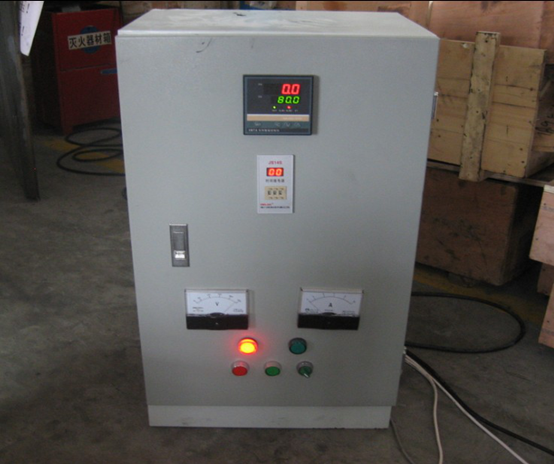

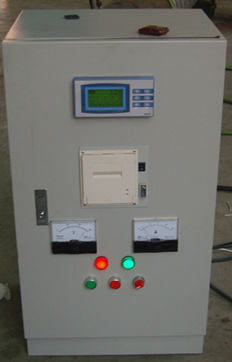

以上為設備控制系統機箱（數顯記錄儀變頻流量可調試壓泵控制箱）

設備配電系統及設備機箱組成，外形尺寸一般為長440mm 寬355mm 高800mm。

圖片僅供參考，具體請以實物為準。

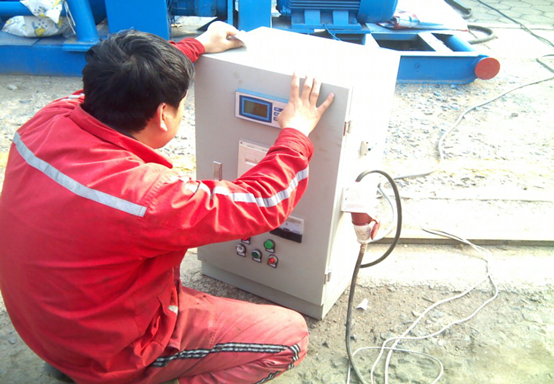

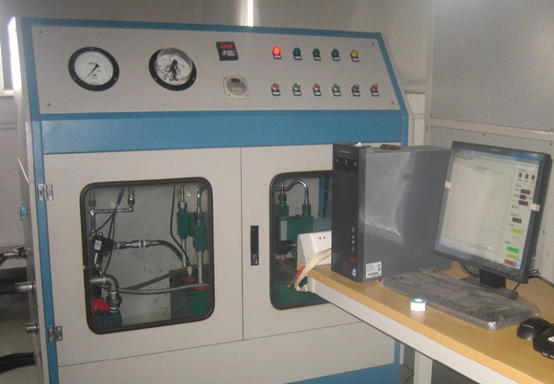

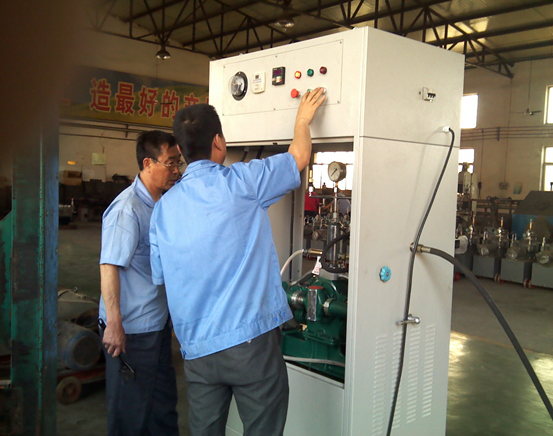

以下是數顯記錄儀變頻流量可調試壓泵的實際應用：

以上圖片僅供參考，具體請以實物為準。

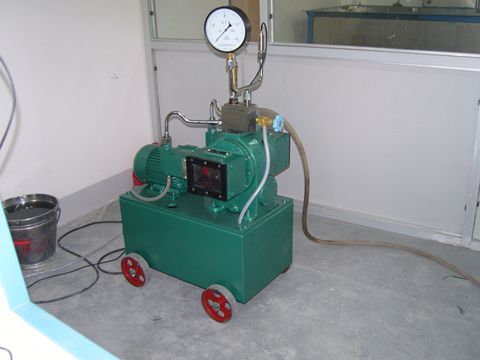

數顯記錄儀變頻流量可調試壓泵配套電動試壓泵詳細技術參數：

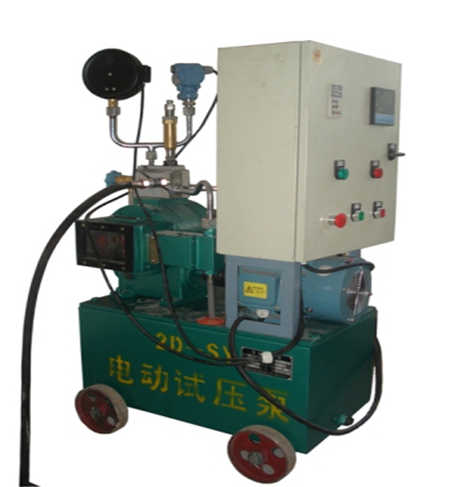

1、數顯記錄儀變頻流量可調試壓泵配套試壓泵為2D-SY16Mpa,額定排出壓力16Mpa。額定流量63L/h，配套電機功率為1.1KW。外型尺寸和重量無特殊要求。配套壓力表、安全閥、壓力傳感器滿足對應試壓泵的要求。

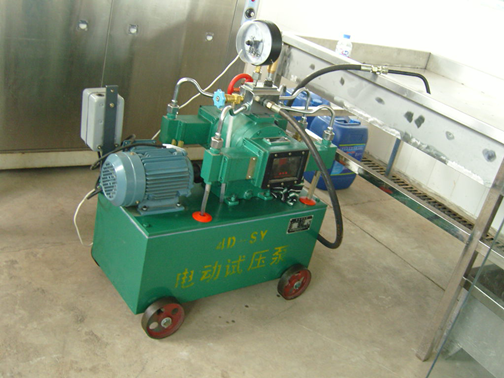

1、數顯記錄儀變頻流量可調試壓泵配套試壓泵為4D-SY16Mpa,額定排出壓力16Mpa。額定流量低壓時400L/h，高壓時63L/h配套電機功率為1.1KW。外型尺寸和重量無特殊要求。配套壓力表、安全閥、壓力傳感器滿足對應試壓泵的要求。

數顯記錄儀變頻流量可調試壓泵具有以下功能：

該設備具有以下功能：壓力遙控自控、自動升壓保壓、自動補壓、手動梯度升壓、遠程自動泄壓、變頻變流量控制以及可直接用電腦后臺軟件實時監測試驗過程。

該泵在使用前，只需在電接點壓力表上設定好上下限壓力值，在數顯時間繼電器上設置好需要保壓的時間，然后用遙控器或按試壓泵啟動按鈕。在試壓過程中操作人員可通過扭動變頻器旋鈕任意改變?cè)噳罕秒姍C(jī)的轉速，從而達到調節試壓泵升壓流量和升壓時間的目的。當壓力達到試壓事先設定的目標值時，試壓泵會自動停止進入保壓狀態，當壓力值下降到下限時試壓泵自動啟動補壓到上限停止。當保壓時間到設備會通過蜂鳴器報警然后會通過高壓電磁閥自動泄壓或通過手動泄壓閥泄壓。該泵在完成壓力試驗過程中，不但可以實時顯示壓力數值曲線，還具有自動記錄升壓值及升壓保壓過程的曲線變化，而且數顯記錄儀會完整的打印出升壓、保壓過程的曲線變化。數顯記錄儀壓力采集系統在試驗過程中，可以實時顯示壓力數值和實時壓力曲線，自動記錄升壓值及升壓保壓過程的曲線變化并存儲與打印歷史報表等功能。

另外數顯記錄儀變頻流量可調控制系統可隨時通過數據線直連到計算機（筆記本）上，通過計算機后臺軟件實時觀察試驗情況及壓力數值和壓力曲線，并可通過計算機導入數據隨時打印試驗報表，試驗報表格式電子檔可任意隨時編輯。

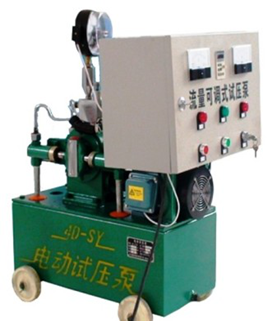

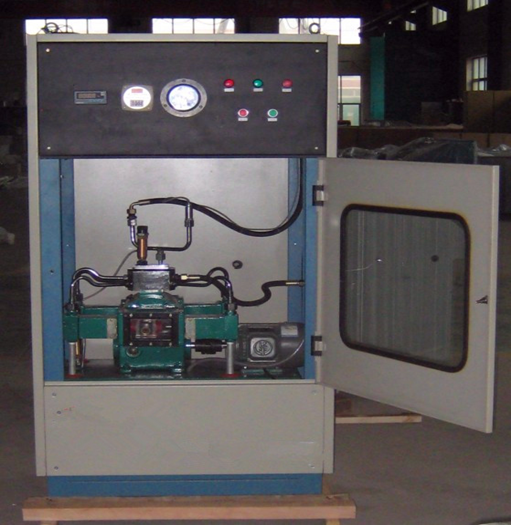

以上為設備參考圖片，僅供參考，具體以實物為準。

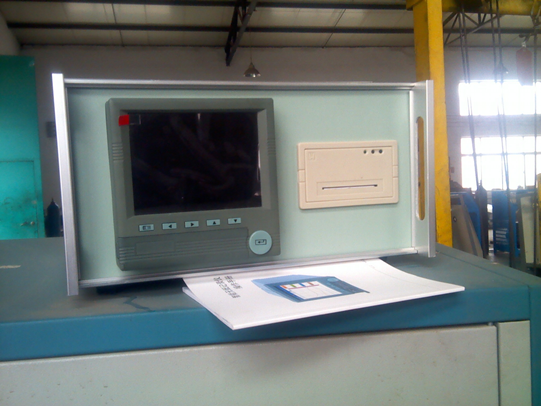

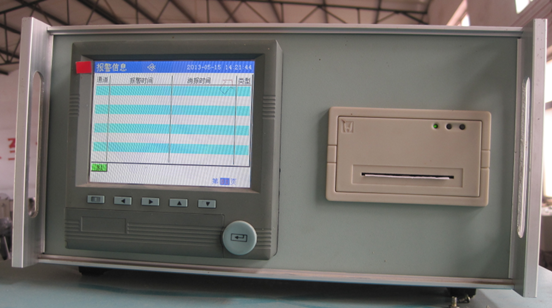

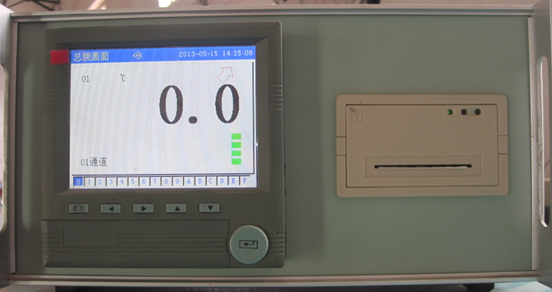

數顯記錄儀彩色方屏帶微型打印機：數顯壓力，升壓曲線實時顯示、有電腦后臺軟件，可直連電腦，將試壓曲線放入電腦中現有WORD或者EXCEL中編輯報表，有數據庫可追溯原始數據等。

（1）、數顯記錄儀變頻流量可調試壓泵的質保期為交貨之日或現場使用之日起十二個月（人為破壞及人為不規范操作除外）；

（2）、數顯記錄儀變頻流量可調試壓泵其中的電動試壓泵以及其它連接件、易損件、電器元件等質保期為現場使用六個月（人為破壞及人為不規范操作除外）；

（3）、在此期間由于供方的原因，造成的質量問題需負責“三包”的，費用由供方承擔。超過質保期如發生非正常的設備故障，供方亦應提供及時有效的相關服務。
