產品說明

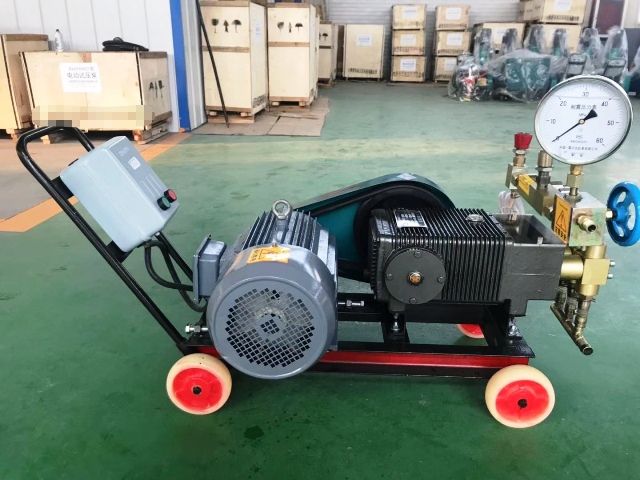

電動試壓泵3DY750型立式

一、概述

3DY-7.5型系列三缸電動試壓泵(以下簡稱泵)，具有體積小、結構緊湊、壓力平穩、效率高、便于移動。最適宜于高壓大型壓力容器、高壓膠管、油田管件、氣瓶等,批量產品作水壓、密封、強度和爆破試驗。試驗壓力可任意調節。試驗介質為清水、乳化液、或運動粘度不超過45mm²/s油品。

二、基本參數

型   號		額定壓力 Mpa	額定流量 l/h	柱塞直徑 mm	往復次數 min﹣1	柱塞行程 mm	電機功率 kw
3DY-1150/15		15	1150	20	550	40	7.5
3DY-1000/25		25	1000	18
3DY-750/31.5		31.5	750	16
3DY-600/40		40	600	14
3DY-400/60		60	400	12
3DY-300/70		70	300	10
三、結構特點     本泵主要采用臥式三柱塞泵型式，由電機、電磁起動器、動力端、液力端、溢流閥、保壓閥、卸壓閥、泵架、吸入排出膠管等組成(圖1)。        1電磁起動器 2電機 3溢流閥 4壓力表 5安全閥 6保壓閥 7卸壓閥 8集水管 9液力總程 10吸水管 12機架 13動力總程 圖1泵結構圖 動力總程（圖2）由電機通過皮帶減速，帶動曲軸連桿機構，將旋轉運動轉換為往復運動。并通過十字頭帶動柱塞在液缸內往復運動。
	1、注油孔（氣螺塞） 2、連桿  3、油窗  4、放油螺塞  5、曲軸 6、連桿銷套  7、十字頭  8、O形圈55×1.9  9、Y形油封25×20×8 圖2 動力端結構



































1、排出接頭

2、O形圈13×1.9

3、彈簧0.7×10×15

（0.8×12×17）

4、吸入、排出閥

5、閥套

6、O形圈22×2.4

（26×2.4）

7、進出口

8、O形圈11×1.9

     （20×2.4）

9、水缸體

10、密封套筒

11、密封填料

12、墊圈

13、導向套

14、柱塞

15、壓緊螺套

16、吸入接頭

17、鎖緊螺母

液力總程（圖3）主要由閥組、柱塞副水缸體等組成，在柱塞的作用

下,試驗介質通過吸入、排出閥，形成高壓液體排出。













































在泵頭的上端裝有安全閥，

用于泵的安全保護。在出廠前已經調定，用戶不要隨意調節。

1、調壓手輪

2、鎖緊螺母

3、彈簧3.5×16×52

4、閥芯

5、O形圈10×1.9

6、O形圈20×2.4

7、閥座

8、O形圈13×1.9



圖4 溢流閥結構圖

泵頭的右端設置有溢流閥（圖4），用于調節泵的輸出壓力及恒定系統壓力。

泵頭的左端設置有保壓閥（圖5），當試驗件達到試驗壓力值后停

機,該閥自動將試驗回路與泵截斷進行保壓。

    保壓閥上端裝有壓力表，以示試驗壓力。保壓閥前端設置有泄壓閥在

圖6電氣原理





















保壓試驗結束后卸除回路壓力，或因誤

操作，壓力升過規定值，可打開泄壓閥

手柄卸除部分壓力，用點動開關升止規

定值。

泵的起動運轉，利用電磁起動器進行

操作。設置有起動和停止按鈕，如（圖6）

為了便于在升壓的最后階段，能夠確保

達到試驗壓力的準確值，試驗最后采用

點動升壓。















































1、O形圈13×1.9  2、排出口接頭  3、保壓閥體  4、O形圈26×2.4

 5、O形圈13×1.9     6、阻尼螺柱     7、壓力表     8、保壓閥

 9、保壓閥座   10、O形圈22×2.4  11、卸壓塞針  12、卸壓閥套

 13、O形圈9×1.9       14、卸壓閥座        15、O形圈9×1.9

                  圖5保壓閥缷壓閥結構

    四、使用方法

㈠準備工作

1．新泵在出廠時,為了便于包裝,手推柄固定在泵頭上第一次使用時先安裝好手推柄。

2、安裝好壓力表，表盤向操作者方向，利于觀察。

3、安裝好電源線路。檢查電路的絕緣及安全情況,并可靠接地。

4、配備一清潔的水箱，保證有足夠的水源供應。將過濾網及吸水管與

泵吸入口連接起來，放入水箱內。

5、使用前應檢查曲軸箱內潤滑油油面高度，使其保持在油標的油線上。

潤滑油加注AN46號機械油.

6、檢查試驗介質清潔與否，切忌：使用含泥沙污水，以免堵塞管路磨壞柱塞，使各糸統閥關閉不嚴造成故障。

7、檢查各連接部位和壓緊螺塞是否緊固。

㈡、起動運轉

1、起動電動機，檢查空車運轉是否正常(切記避免泵無水運轉)，聲晌應均勻無異常雜音，排水應均勻，無明顯波動。然后停機。



















2、用高壓管將被試容器與泵的排出口連接起來，大型壓力容器（容積>10L～20L），在試驗前先用試驗介質灌滿，小型壓力容器,為了利于保壓，最好在試驗回路中配置一個足夠容量的(不小于4L)蓄能容器。如（圖7）。

4、 逆時針打開溢流閥手柄，讓其處于開啟狀態，起動電動機，泵開始正常工作，被試容器進行充水，充滿水后，

壓力徐徐上升，此時緩慢順時針擰緊溢流閥手柄，直止達到所要求的試驗壓力，穩定后鎖緊溢流閥手柄。停機保壓到要求時間。以后再進行相同壓力的試驗，無須再調定溢流閥壓力。

5、按被試容器的試驗要求檢查驗收。試驗完畢后，打開泄壓閥卸除

回路壓力。

㈢、在運轉過程中注意事項

1、試驗壓力不允許超過泵的額定工作壓力。

2、泵在升壓過程中，若壓力表指針擺動過大，說明連接管路直

徑過細，或被試件容積太小，應配備足夠容量的壓力容器。

3、小型壓力容器升壓速度過快，應采取點動升壓的辦法進行升壓。

4、泵在運轉過程中應無噪聲雜音。

5、潤滑油允許溫升≤45ºC。

6、在工作中如發現泵本身有漏水現象時，應立即停止工作，卸除壓力進行檢修，不允許在漏水情況下繼續工作。

7、要經常觀察柱塞的密封情況，如發現有嚴重滴漏現象，要隨時調整，但不允許調的過緊。

8、在環境溫度0ºC以下使用時，應考慮采取防凍錯施。

五、可能發生故障及解決方法

項目	故        障	產生原因	排除方法
1	泵不排水	A.    吸水管沒裝好進氣 B.    過濾網堵死 C.    泵液缸內空氣沒排凈 D．泵長期放置，水銹等其它雜物糊死吸入閥靠泵的真空度無法打開。	A.    檢查吸水管接頭、密封圈,并緊固。 B.    清理過濾網 C.    斷開排出口，讓泵空運轉充分排空氣體，直止均勻出水 D.    折下吸入閥清洗
2	壓力表上升壓力不均勻，或壓力表指針擺動不上升	A．首先排除被試件和連接管路的滲漏 B．吸水慮網不暢通 C．水箱水面過低，濾網露出水面 D．柱塞密封失效，泄露量過大 E．泄壓閥打開末關閉，或 關閉不嚴失效 F．吸入、排出閥閥線是否密合良好，有無雜物充填其間，或失效	A．檢查被試件和連接管路 B．清除異物 C．加水 D．更換密封填料 E．關閉泄壓閥，或更換 F．拆開清洗或更換
項目	故        障	產生原因	排除方法
3	壓力表指針擺動過大	A．連接管路通徑過細，或接頭受堵 B．被試件容積過小	A．更換適當通徑的連接管路，并檢查連接接頭 B．在試驗系統中接上一個足夠容積的蓄能容器
4	停機后保不住壓力	A．被試件和連接管路露水 B．保壓閥線密合不良，或有雜物充填期間 C．泄壓閥未關嚴漏水	A．檢查被試件和連接管路，并排除 B．拆開清洗保壓閥，密合不良應研磨，若閥線過寬或出現嚴重磨損應更換 C．關閉泄壓閥
5	泵運行時內有金屬敲擊聲	A．十字頭銷或連桿磨損 B．主軸軸承磨損	A．檢查更換 B．更換主軸軸承
6	曲軸箱溫升過高	A．潤滑油過少 B．潤滑油過多 C．油封泄露	A．填加到刻度線上 B．放出一部分止刻度線內 C．更換

六、維護保養

1、每次開機前，應檢查曲軸箱潤滑油油位，潤滑油，通常選用：夏季AN46號，冬季AN32號。新泵第一次使用應在40小時內換油，以后每200小時換油一次。同時應清洗曲軸箱。

2、水箱在加水前必需清洗干凈，應選擇不含泥沙的清水。作為試驗 介質。

3、在使用過程中，要經常檢查泵的各連接部位及緊固件是否松動，和滲漏，應及時調節緊固。

4、泵在冰點以下環境內使用，應考慮防凍處理。使用完畢后，應充分排盡泵內存水。

5、在較長時期停止工作時，將水排凈，從吸入口吸灌些防銹油。

七、隨機技術文件及備件

序號	名      稱	規       格	單位	數  量	材 料	備           注
1	合格證			1
2	使用說明書			1
3	壓力表		塊	1		量程≥1.5倍額定壓力
4	排出膠管	∮10×2m	根	1		包括雙頭絲22×1.5/G½
5	吸入膠管	∮25×2.5	根	1	橡膠	包括吸入慮網
6	溢流管	∮12×2.5	根	1	塑料
7	電磁起動器	QC36-TA	套	1		與推柄組合
8	連桿瓦		套	3
9	十字頭油封	20	個	3
10	吸入排出閥		組	3
11	保壓閥		組	1
12	閥彈簧	0.7×10×16	件	6		3DY-31.5～3DY-70
		0.8×12×18	件	6		3DY-15,3DY-25
13	溢流閥		組	1
14	放壓閥		組	1
15	柱塞密封填料	5×5	米	0．5
16	O形圈GB1235-76	26×2.4	件	1
		26×2.4	件	12		3DY-15,3DY-25
17		22×2.4	件	12		3DY-31.5～3DY-70
		22×2.4	件	1<, /P&, gt;
18		20×2.4	件	3
		20×2.4	件	3		3DY-15,3DY-25
19		14×2.4	件	2
20		13×1.9	件	18
21		11×1.9	件	1
		11×1.9	件	3		3DY-31.5～3DY-70
22		10×1.9	件	1
23		9×1.9	件	1

敬 告 用 戶

首先感謝使用我廠產品：

在使用本泵前務請詳盡閱讀本說明書。

在安裝使用過程中，如有什么問題或出現故障，請參照本說明書解決和排除，如不能得到解決及時與我廠聯系。

由于產品的不斷改進，可能導致本說明書與產品不完全相符，有什么疑問，請及時與我廠聯系。

如用戶對試壓泵有什么特殊要求，我們可進行專門設計。
