試壓泵壓力曲線記錄儀
類別:試壓泵數顯記錄儀
廠家:四川思凱達機械設備有限公司
地址:四川省成都市高新區永豐路24號
咨詢熱線:028-82448381
技術熱線:18980419018
產品說明
一、設備的使用條件:
1、設備可在需方不必增加其它設施的情況下可正常安裝使用;
2、環境溫度:-5℃~42℃;
3、試驗介質: 水或濃度較低的油類;
4、設計耐壓: 0-130MPa;
5、測試溫度:常溫;
6、壓力傳感器及壓力表:傳感器0-150MPa,壓力表0-160MPa;
7、壓力測量精度:傳感器精準度為滿量程FS0.1%,壓力表為1.6級;
8、系統的整體控制精度為FS 0.3-0.5%;
9、電源:AC380/220V,50Hz;
10、相對空氣濕度要求:≤70-90%。
控制系統的主要功能參照試壓泵國標文件非標制作。
其中參考試壓泵執行標準:
JB/T9089-1999試壓泵
JB/T53194電動試壓泵 產品質量分等
GB-T9234-1997機動往復泵
GBT 7784-2006 機動往復泵試驗方法
設備整體功能概述:

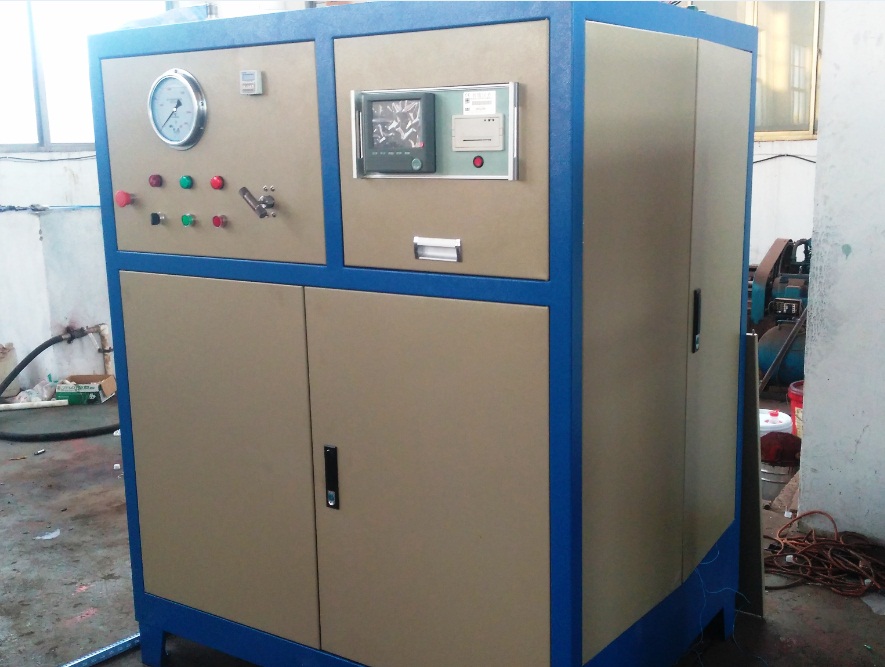

集成式電動試壓泵設備整體由數顯記錄儀壓力采集系統以及設備多功能壓力遙控自控控制系統、3D-SY150/130MPa電動試壓泵三部分組成,全部集成在設備機箱里面,3D-SY150/130MPa電動試壓泵通過壓力遙控自控控制系統(電控)來控制,也可獨立進行壓力試驗,也可以通過數顯記錄儀壓力采集系統軟件采集壓力試驗數據,顯示壓力時間以及壓力實時曲線,自動生成儲存報表與打印報表。
名稱 |
明細項 |
數 量 |
單 位 |
生產廠家 |
規格型號 |
電動試壓泵控制系統 |
3D-SY150/130MPa 電動試壓泵 |
1 |
臺 |
思凱達 |
額定排出壓力130MPa, 額定流量150升每小時,7.5KW電機 |
電接點壓力表 |
1 |
塊 |
濟南長城儀表 |
精度0.5級,壓力160MPa,徑向不銹鋼制 | |
高壓?jiǎn)雾?xiàng)閥及安裝組件 |
1 |
套 |
美國HIP |
壓力20000PSI,通徑DN6,試壓泵精度保壓 | |
壓力遙控自控控制系統 |
1 |
套 |
思凱達 |
試壓泵控制系統核心,手動近控,遙控遠程 | |
壓力傳感器 |
1 |
支 |
湖南宇航 |
量程150MPa,精度為滿量程FS0.1% | |
數顯記錄儀壓力采集系統 |
1 |
套 |
思凱達 |
五寸彩屏數顯記錄儀,微型針式打印機 | |
配電系統及設備相關配件 |
1 |
套 |
思凱達 |
設備配電系統及高壓閥門管匯 據現場實際需要定制 | |
設備控制柜 |
1 |
臺 |
思凱達 |
試壓泵級控制系統與閥組集成在控制柜內 |
三、設備詳細配置清單如下:
注:個別配件在實際生產制作中有可能參數不同,但不影響設備整體功能。
