大流量電動試壓泵4DSY3.5MPa

類別：電動試壓泵4D-SY

廠家：四川思凱達機械設備有限公司

地址：四川省成都市高新區永豐路24號

咨詢熱線：028-82448381

技術熱線：18980419018

產品說明

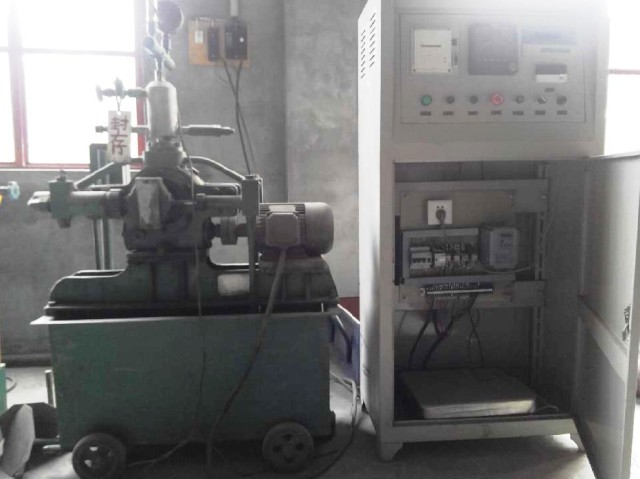

4D-SY/3.5型大流量電動試壓泵

一、概述

4D-SY/3.5型電動試壓泵是電動四柱塞、往復移動式試壓泵，供高壓容器、管道設備、鍋爐系統、機器等試驗水壓之用。工作介質是清水，乳化液或運動粘度不大于45mm²/S 油品。

4D-SY/3.5的工作性能如下：

1、最大工作壓力：

四個柱塞工作時：2.8Mpa/厘米²

二個柱塞工作時：3.5 Mpa

2、流量：

四個柱塞工作時：1120升/h

二個柱塞工作時：560升/h

3、柱塞直徑：

柱塞（4個）：46mm

4、行程長程：67mm

5、往復次數：42次/min

6、軸功率：2.2KW

7、配帶電功功率：3KW

8、配帶電機轉速：1450r/min

工作環境：5℃-60℃

二、結構說明

試壓泵由電動機經彈性聯軸器傳至蝸輪副。在蝸輪軸上裝有兩只偏心輪、經導體和滑塊的作用，把旋轉運動變?yōu)橹�塞往�?fù)運動。四個柱塞連在導體上，借減速箱兩側固定四個水缸，為保持平穩成左右對稱。減速箱機座裝在水箱上，水箱下部裝有四個鐵輪，供移動用。泵的出口裝有安全閥，可調整壓力值為2-3.5Mpa。在試驗壓力超過規定值時。安全閥可自動打開，可以避免發生意外事故。

三、起動、運轉和停止

1、開車前準備工作：

    （1）檢查在減速箱內的潤滑油油面，使其保持在油標的油線上。

    （2）檢查在水箱內所用的水是否清潔，不允許用含有泥沙的污水，以免堵塞管路，磨壞柱塞或使用閥關閉不嚴而造成故障。

    （3）檢查并旋緊螺塞。

    （4）選擇合適的壓力表裝到氣瓶上（工作壓力不大于表壓的三分之二）

    （5）把試壓的容器與泵的法蘭連接起來。

    （6）檢查電路絕緣及安全情況。

    （7）最后開動電動機，電動機在起動前把回流閥打開（即手柄處于水平位置）。使大水缸不發生壓水作用，待電動機運轉正常后再關閉回流閥。（手柄下垂位置）

（8）調節安全閥使符合被試壓容器所需要的試驗壓力　。

    2、啟動：

    打開回流閥進行啟動，（即連通器手柄處于水平位置）使水缸不發生壓水作用。再將排氣閥打開，排氣閥排水后，關閉排氣閥。正常后關閉回流閥。（連通器手柄下垂位置）

    3、運轉和停車：

    （1）關閉回流閥后，四個缸同時工作，進行充水。

    （2）充水后壓力達2.8Mpa時，再打開回流閥，（連通器手柄處于水平位置）兩個高壓缸交替工作，使壓力徐徐上升。

    （3）達到所需要的壓力后停車、停到要求的時間，檢查被試容器。

      （4）在運轉過程中注意事項：

①減速箱在運轉過程中應均勻無噪音、雜音及阻滯現象。

②減速箱的潤滑油應保持在80℃以下，最高不超過85℃。

③在工作中如發現有泥沙情況時應立即停止工作而進行檢修，不允許有漏水的現象。

④工作壓力不允許超過3.5Mpa。

⑤氣瓶?jī)?nèi)應保持有一定量空氣，以減輕壓力表受泵壓力的脈沖。

四、可能發生的故障及其解決方法

五、維護

1、機器的外殼必須保持清潔。

2、水箱在加清潔水前必須清洗干凈，不允許在箱內積儲污物或其它雜物。

3、在減速箱內所加的潤滑油應該是齒輪油，冬季用HL-20、夏季用HL-30。

4、新的試壓泵視情況應每30小時換油一次，潤滑油經過兩次的更換后，可逐漸延長時間至500小時更換一次。

5、在更換牛皮墊圈時，應預先把牛皮墊圈用亞麻油浸透。

6、在較長時間停止工作時，應把水排凈，并把機器外部所沒有涂油的地方都涂上機油，并拆開安全閥擦干所有零件后，再涂上機油，重新裝好。

7、如長期停放，則須在柱塞、導桿、水缸及安全閥等零件未涂漆的加工表面均涂以油封油或工業凡士林。

8、試壓泵在室外使用如遇冬季或氣候之變化將達冰點時，對水箱中注水，應使用適當?shù)姆纼鰟�，防凍劑列于下表�?
