計算機控制試壓泵高壓膠管測試系統技術要點

來源：本站 添加時間：2014/3/25 10:22:05

計算機控制膠管高壓測試系統方案

一、設備的使用條件：

1、設備可在需方不必增加其它設施的情況下可正常安裝使用。

2、環境溫度：-5℃~42℃

3、試驗介質: 水或濃度較低的油類

4、設計耐壓:130MPa

5、測試溫度：常溫

6、壓力測量精度：精準度為滿量程千分之一。

7、本系統采用的是150MPa精度為FS 0.1%的壓力傳感器。

8、本系統的整體控制精度為FS 0.3-0.5%。

9、電源：AC380/220V,50Hz

10、相對空氣濕度要求：≤70-90%；

本套設備的主要功能參照試壓泵國標文件非標制作。

其中參考試壓泵執行標準：

JB/T9089-1999試壓泵

JB/T53194電動試壓泵 產品質量分等

GB-T9234-1997機動往復泵

GBT 7784-2006 機動往復泵試驗方法

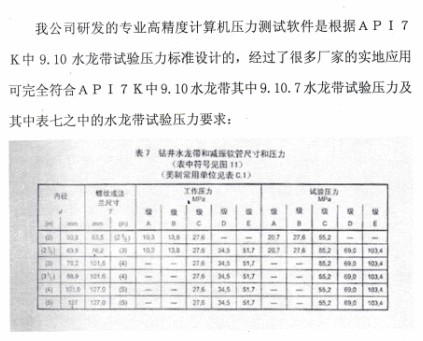

本控制系統的計算機壓力采集控制軟件的主要功能參照客戶產品的API標準設計：

設備具體配置如下：

名稱	明細項		數 量	單 位	備  注
設 備 類	計 算 機 控 制 系 統	計算機	1	套	聯想20寸寬屏液晶顯示器 聯想商用機
		打印機	1	臺	聯想系列
		湖南宇航壓力傳感器	1	只	150MPa精度為FS千分之一
		試壓泵控制系統	1	套	試壓泵控制器核心
		150MPa防震 電接點壓力表	1	塊	試壓泵上
		高壓管匯相關備件等	1	套	一套
		松下7.5KW變頻器	1	只	控制5.5KW變頻電機
	單屏計算機操作臺		1	臺	訂制
	電動試壓泵（含高壓單向閥）		1	臺	3D-SY150/130Mpa 四川思凱達機械設備有限公司
	配電控制系統及 設備相關配件		1	套	根據設備實際應用定制
軟 件 類	計算機數據采集 和控制軟件		1	套	專用計算機采集試壓軟件

注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

整套設備8萬元含稅含運費及安裝調試費和一年的軟件免費修改。

其中3D-SY130MPa試壓泵25000元，控制系統55000元。



（西伯力當年的控制系統不含稅45000元）

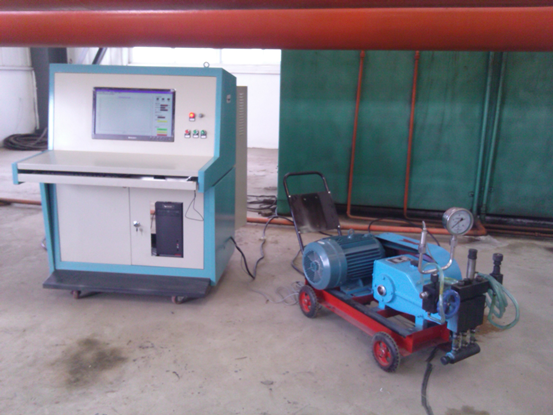

景渤石油機械耐火水龍現場測試照片！

設備配套試壓泵的詳細技術參數：

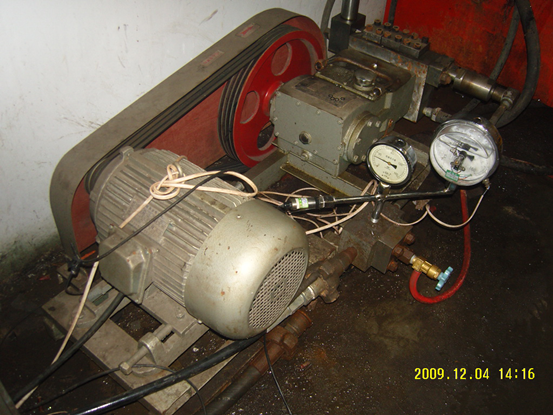

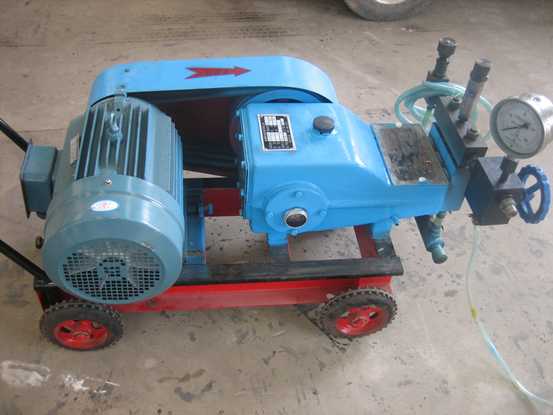

3D-SY150/130MPa電動試壓泵.

該計算機控制系統配套試壓泵為3D-SY130Mpa,額定排出壓力130Mpa。額定流量是150L/h，配套為變頻電機功率5.5Kw。

外型尺寸和重量無特殊要求。配套壓力表、安全閥、壓力傳感器滿足對應試壓泵的要求。

1、 設備的功能及技術要求

a） 靜壓試驗；（最大試驗壓力200MPa）；

b） 爆破試驗；（最大試驗壓力200MPa）；

c） 壓力無級調節,靠計算機軟件控制;試壓泵本身的一些硬件功能包括：“開始”、“暫�！薄ⅰ靶秹骸�、“手動調壓”等；

d） 本試壓系統采用電動試壓泵安全閥超壓自動起跳和采用防震電接點壓力表來進行系統限壓安全保護。

e） 卸壓安全保護；通過試壓泵手閥動進行卸壓；

f） 試驗程序及參數預輸入功能，按照被測試鋼管設定典型的試驗程序有：

Ø 恒速升壓—保壓—泄壓

Ø 恒速升壓—直至爆破。

Ø 恒速升壓—保壓—恒速升壓—保壓—恒速升壓直至達到試驗標準壓力；

Ø 多段恒速升壓保壓試驗過程（可程序選擇階段0-10段）--恒速升壓直至達到試驗標準壓力；

Ø 試驗壓力在試驗過程中可以任意設定單段或者多段保壓測試，升壓速度能保持恒定，可實現無級調節，升壓速度可顯示、可控制；試驗數據和曲線參數能實時顯示、能自動保存存貯試驗結果、并可任意打印試驗報表；能直接編制、保存、調用編程好的程序，防止試驗參數輸入的錯誤；試驗數據能直接以模板形式生成，基本信息完整，只需要做一些備注、判斷即可，同時試驗結果可編輯，可聯網，可與OFFICE辦公軟件兼容，其模板可重新編制，并設定。

g） 出現緊急停機，能夠手動泄除試樣及設備內部壓力。

h） 升壓速度：可調，能保持恒定。

i） 軟件的使用者有各自的帳戶和密碼。

二、設備配置部分描述

設備概述：本設備根據需方技術要求非標制作：

設備主體由計算機控制系統、3D-SY130MPa電動試壓泵。其中電動試壓泵脫離計算機控制系統后可獨立進行試壓試驗，但只能顯示和控制壓力不能進行數據運算與打印報表。

計算機控制系統距離電動試壓泵10米，通過電線電纜及數據線與電動試壓泵相連，設備所有外接電線電纜及數據線標配都是10米或據項目現場施工需要調整，



本試壓系統采用電動試壓泵安全閥超壓自動起跳和采用防震電接點壓力表來進行系統限壓安全保護。卸壓安全保護：通過試壓控制軟件遠程控制高壓電磁閥泄壓。如高壓電磁閥出現故障可通過手閥進行卸壓。

標紅部分為選擇性功能！

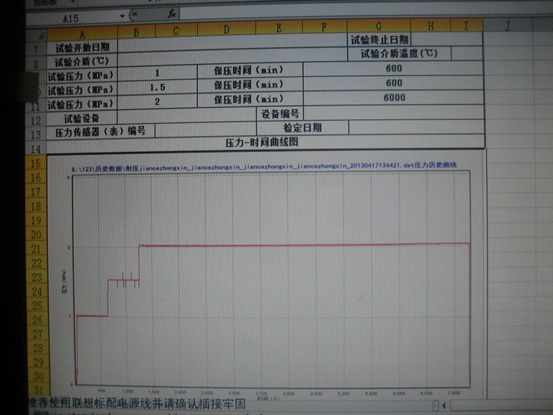

以上是景渤石油機械試壓報表，本系統試驗報表由客戶提供模版，開放式制作。

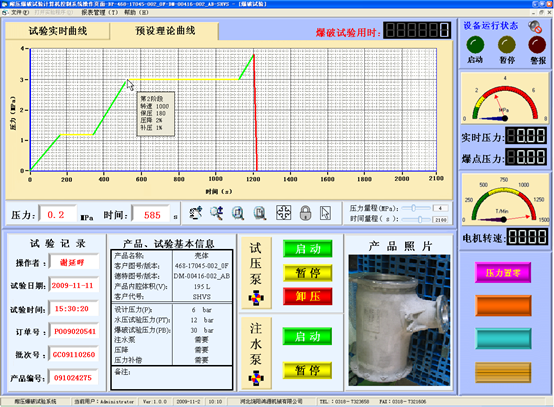

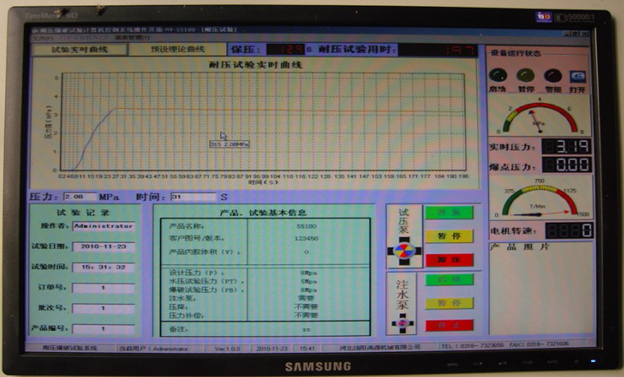

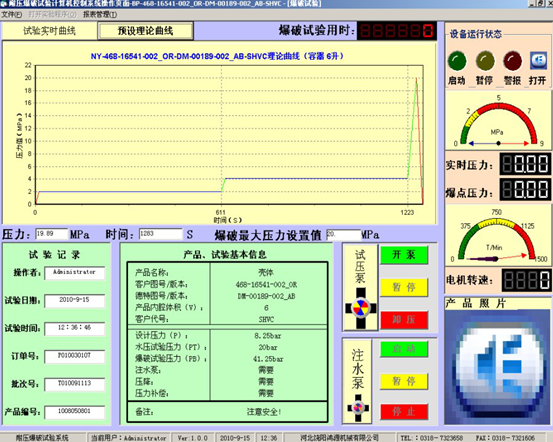

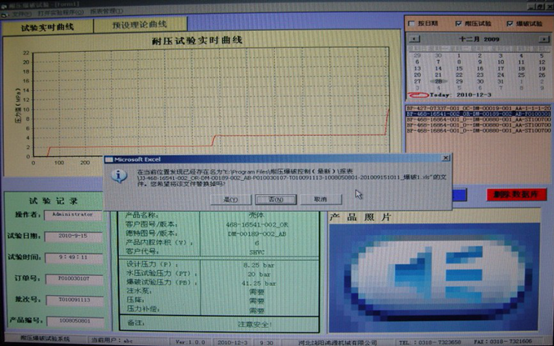

以下是西伯力與恒安泰2013年做API認證時的試驗界面：

以上為西伯力和恒安泰的試壓軟件界面，圖片僅供參考具體請以實物為準。

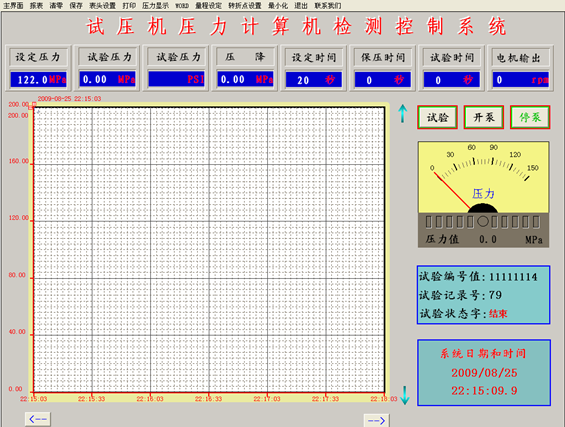

以下為我公司通用軟件的技術參數：

軟件界面及控制內容有甲方提出要求，乙方完成功能。

并提供日后升級服務。（本設備先應用本公司計算機控制壓力測試系統通用軟件，待甲方能提出最終的軟件修改要求為止，期限為設備使用起三個月，如以后我公司計算機控制壓力測試軟件升級換代，在不增加硬件成本的前提下，可免費為需方升級。）

2、 軟件操作界面說明：



系統控制軟件操作界面說明：

本系統內置本公司自主研發的專用控制軟件，操作界面人性化，軟件性能成熟穩定無缺陷，可以任意設定試驗項目、壓力值、保壓時間等各種試驗參數。完善的人機交互界面，制定試壓方案后會通過彈出窗口的形式引導操作員完成實驗。通過對話框上“確定”，“取消”按鈕對相對危險（例如爆破實驗）的試驗項目，讓程序員進行確認，確定實驗的準確與安全。軟件可根據用戶技術要求更改功能，可按照用戶自定義界面及功能編制，以雙方最終溝通需方認可的界面為準。

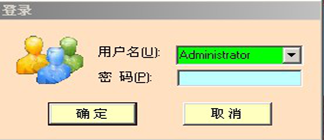

系統控制軟件登陸界面，圖片僅供參考具體請以實物為準。

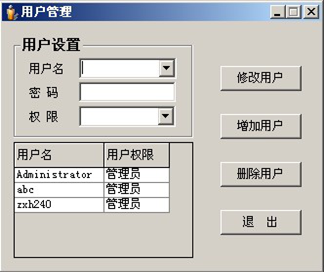

系統控制軟件用戶管理界面，圖片僅供參考具體請以實物為準。

系統控制軟件的使用者有各自的帳戶和密碼。此功能非WINDOWS的系統的登陸權限密碼。在微機控制軟件中可以設置使用者各自的用戶名和密碼。該密碼機制有助于防止未經授權的操作員進入系統或進行與其權限不符合的操作和參數設置。軟件使用者密碼只有在系統授權的情況下由操作人員進行修改。

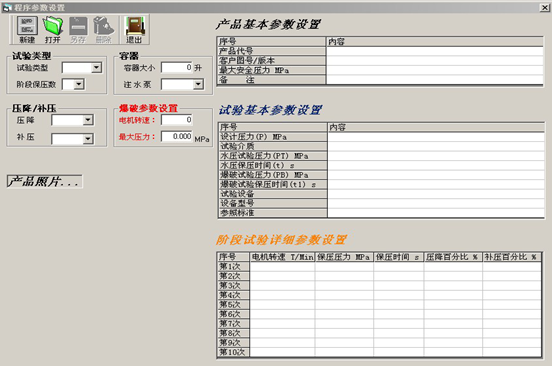

系統控制軟件程序參數設置界面，圖片僅供參考具體請以實物為準。

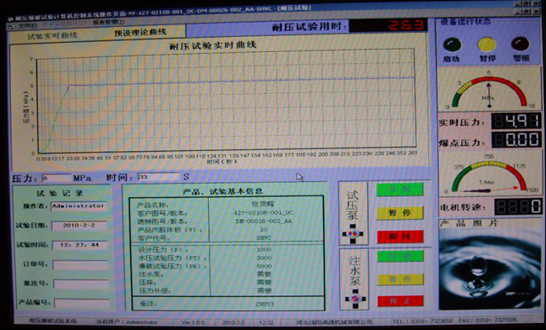

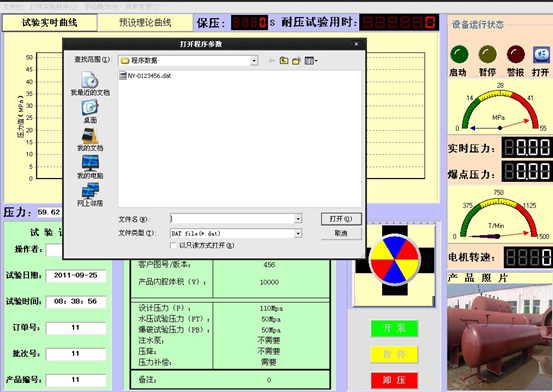

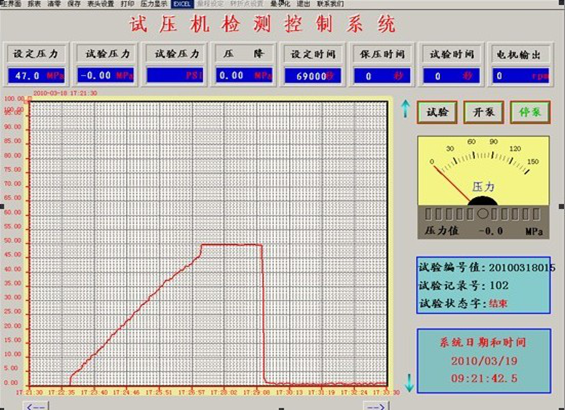

系統控制軟件試驗操作界面，圖片僅供參考具體請以實物為準。

系統控制軟件設有試驗參數配置界面與試驗操作兩個界面，可根據用戶的不同需求，對控制軟件進行多項嵌入，以供用戶選擇使用，針對不同容積、不同壓力等級的試壓，每個試驗項目一個編程。硬件和軟件的結合使整個系統滿足各種的容器的試壓需求。

計算機控制軟件的功能及技術指標：

1:靜壓試驗；

2:爆破試驗；

試驗程序及參數預輸入功能按照被測容器設定典型的試驗程序有：

1:恒速升壓—保壓—泄壓

2:恒速升壓—直至爆破。

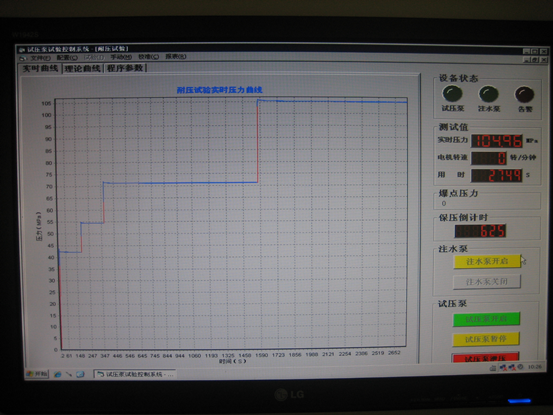

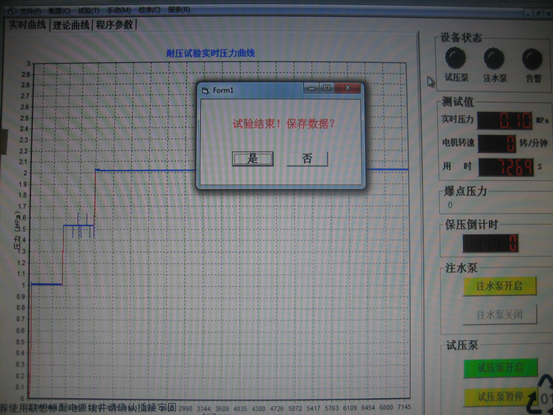

系統控制軟件梯度升壓后爆破界面，圖片僅供參考具體請以實物為準

3、梯度升壓功能：即恒速升壓—保壓—恒速升壓—保壓—恒速升壓直至達到試驗標準壓力；多段恒速升壓保壓試驗過程（可程序選擇范圍1-10段，將某段測試壓力分為一至十段，如將100MPa測試壓力分為：0-20、20-40、40-80、80-100幾段進行測試。高壓測試系統開機后達到第一段20MPa停泵壓力點時，系統自動停泵進入保壓狀態；保壓時間到，系統自動啟動試壓泵達到下一階段后壓力點后，系統自動停泵，以此類推）--恒速升壓直至達到試驗標準壓力；

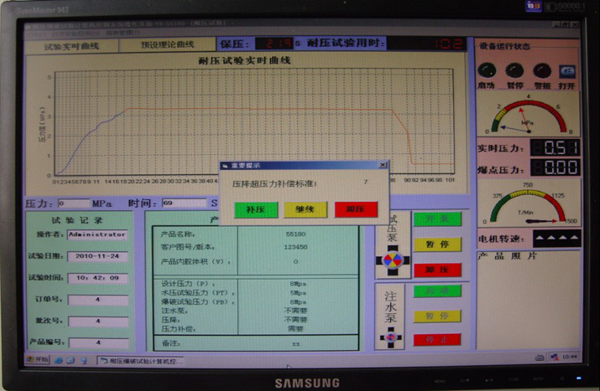

系統控制軟件壓力補償界面，圖片僅供參考具體請以實物為準。

4、壓力補償功能：恒速升壓—保壓—被測容器出現壓降時(水壓循環系統由于各種因素，造成容器壓力下降)，系統可自動開泵或在不停機狀態下進行壓力補償，進行自動補壓—保壓—泄壓。

圖片僅供參考，具體請以實物為準

5、本試驗壓力在試驗過程中可以任意設定單段或者多段保壓測試，升壓速度能保持恒定，可實現測試試驗壓力無級調節，升壓速度可顯示、可控制；試驗數據和曲線參數能實時顯示、并有預設理論曲線做為試驗的參考數據，能自動保存存貯試驗結果、并可任意打印試驗報表；能直接編制、保存、調用編制好的程序，并設有系統審核功能防止試驗參數輸入的錯誤；試驗數據能直接以模板形式生成，基本信息完整，只需要做一些備注、判斷即可，同時試驗結果可編輯，可聯網，可與OFFICE辦公軟件兼容，其模板可重新編制，并設定。

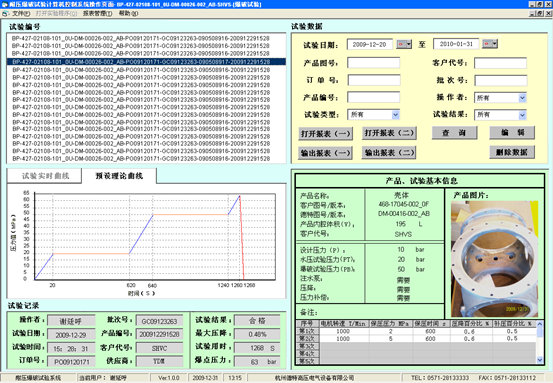

系統控制軟件數據庫界面，圖片僅供參考具體請以實物為準。

6、強大的數據庫功能：可任意檢索以前做過的試驗曲線數據及報表。

計算機試壓軟件功能還有很多，不再一一敘述。
