計算機控制電動試壓泵2D-SY28/80MPa壓力控制系統技術方案
來源:本站 添加時間:2020/12/31 8:31:47
計算機控制電動試壓泵2D-SY28/80MPa壓力控制系統技術方案
一、電動試壓泵設備的使用條件:
1、試壓泵設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用;
2、環境溫度:-25℃~42℃;
3、試驗介質: 水或濃度較低的油類,如使用環境在零度以下請自行選用防凍介質;
4、設計耐壓:80MPa(80MPa電動試壓泵);
5、測試溫度:根據實際使用環境及介質溫度;
6、壓力測量精度:精準度為滿量程FS0.25%;
7、本系統采用80MPa精度為FS0.25%的壓力傳感器;
8、本系統的整體控制精度為FS0.3-0.5%;
9、電源:AC380/220V,50Hz;
10、相對空氣濕度要求:≤70-90%。
11、便攜式計算機壓力控制系統上全自動控制試壓泵升壓保壓泄壓。

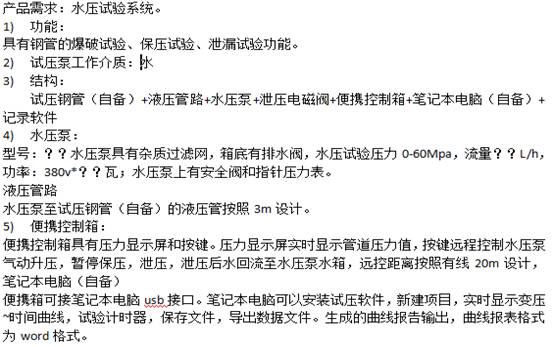

本套設備根據客戶實際技術要求非標制作:
其中參考試壓泵執行標準:
JB/T9089-2014試壓泵
JB/T6909-2014超高壓泵
JB/T12013-2014自控試壓機
JB/T53194電動試壓泵 產品質量分等;
GB-T9234-1997機動往復泵;
GBT 7784-2006 機動往復泵試驗方法。
以上為客戶技術要求,本設備根據客戶技術要求非標定做。
二、設備配置部分技術參數及詳細功能描述:
1、設備概述:
設備主體由2D-SY28/80MPa型電動試壓泵含遠控泄壓閥組及便攜式計算機壓力控制系統兩部分組成。電動試壓泵用計算機控制系統全自動控制,便攜箱面板有手動自動切換的功能,如果自動部分失靈,可使用便攜箱上手動按鈕完成試壓試驗。電腦也可通過無線遠程控制電動試壓泵,電動試壓泵脫離試壓泵控制系統后可獨立進行試壓試驗,但只能顯示和控制壓力不能進行數據運算與打印報表。通過3米高壓膠管與被測鋼管相連接,試壓系統所有外接電線電纜及數據線據項目現場施工需要調整。
本控制系統可在計算機軟件上開泵并可以設置任意試驗壓力,到壓力精準停泵,通過觀察軟件上的實時壓力曲線,保壓時間到自動泄壓,自動保存數據,根據現場試驗需要生成報表。在試壓過程中可以任意升壓、保壓、泄壓,通過試壓泵智能控制系統可在計算機軟件上設置任意試驗壓力,到壓力精準停泵,通過觀察軟件上的實時壓力和曲線,保壓時間到自動泄壓,自動彈出對話框要求保存數據(因為有時候試驗數據保不保存需要人為判定),根據現場試驗需要生成報表。
本試壓泵控制系統中試壓泵壓力卸荷閥組,采用高壓電磁閥與高壓單向閥以及高壓截止閥,從而保證了整個系統的測試精度,保壓精度以及將自然壓降減至更低,從而實現了整個系統的相對“零泄漏”。
2、2D-SY28/80MPa電動試壓泵計算機壓力控制系統詳細配置及具體參數:
名稱 |
明細項 |
數量 |
單位 |
備 注 |
試 壓 泵 系 統 |
計算機 |
1 |
套 |
客戶自備 |
打印機 |
1 |
臺 |
客戶自備 | |
便攜式計算機壓力采集系統 |
1 |
套 |
思凱達試壓泵智能控制器 | |
2D-SY28/80MPa電動試壓泵 |
1 |
套 |
思凱達 | |
2.2KW試壓泵變頻控制系統 |
1 |
套 |
2.2KW變頻器及控制電路 | |
試壓泵遠控泄壓閥組通徑4,80MPa高壓電磁閥及連接管匯 |
1 |
套 |
集成在電動試壓泵上,思凱達 | |
軟件 |
計算機數據控制軟件 |
1 |
套 |
思凱達專用計算機試壓軟件 |
注:個別配件在實際生產制作有可能參數不同,但不影響設備整體功能。

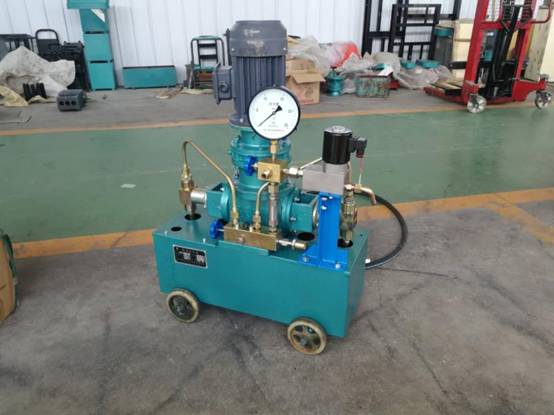

2D-SY28/80MPa電動試壓泵帶遠控泄壓閥圖片,圖片僅供參考具體請以到貨實物為準

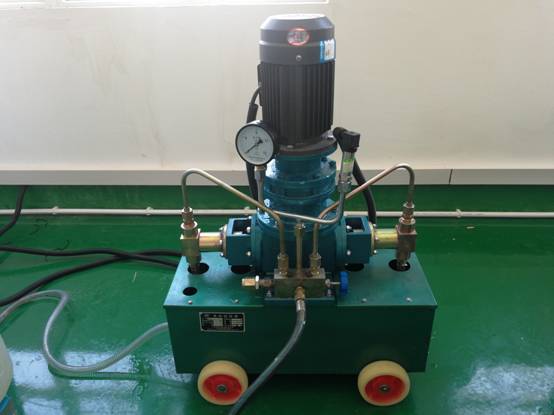

2D-SY28/80MPa型電動試壓泵工作現場,圖片僅供參考具體請以到貨實物為準
試壓泵型號 |
額定壓力 |
流量 |
功率 |
電壓 |
頻率 |
重量 |
2D-SY28/80 |
80MPa |
28L/h |
1.5 KW |
380 V |
0-50 HZ |
120kg |
電動試壓泵型號:2D-SY28/80MPa立式;
技術參數:額定壓力80MPa,額定流量28L/h;
試壓泵電機:380V/1.5KW變頻電機;
試壓泵控制系統:帶本地手動啟停及計算機遠程控制功能;
出口連接端:M22X1.5工作接頭,連接一根兩頭為M22X1.5的內螺紋膠管;另外配M22X1.5轉M20X1.5 2個
手動卸荷閥:廠家標配;安全保護閥:廠家標配;
1.6級普通壓力表:100MPa;標配高壓膠管:3米;
隨機備件: 1套;

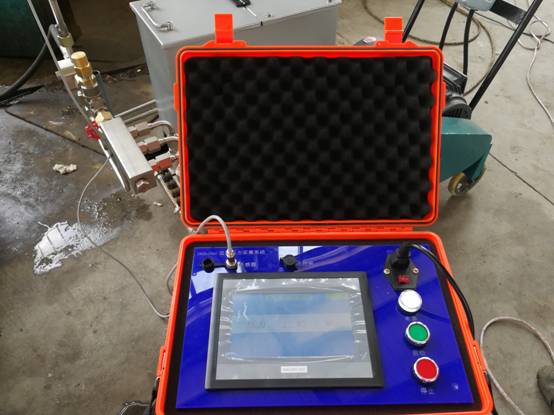

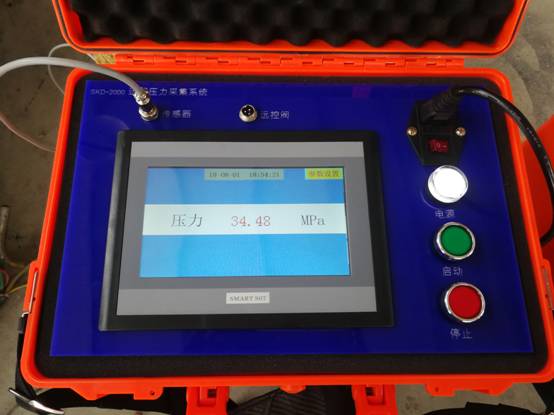

便攜式試壓泵壓力控制系統現場圖片,圖片僅供參考具體請以到貨實物為準

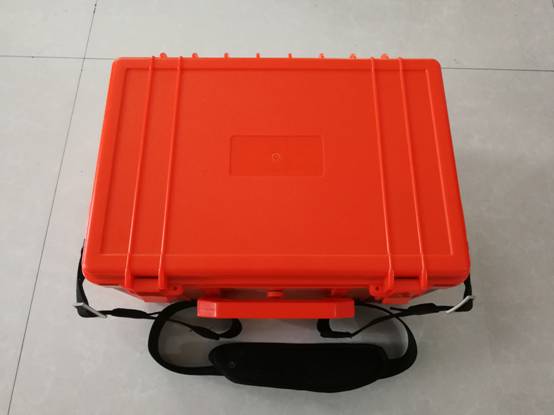

便攜式試壓泵壓力控制系統車間試壓現場圖片,圖片僅供參考具體請以到貨實物為準

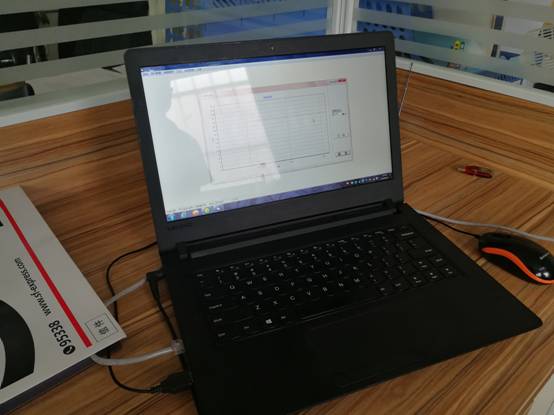

便攜式試壓泵壓力控制系統辦公室控制現場圖片,圖片僅供參考具體請以到貨實物為準

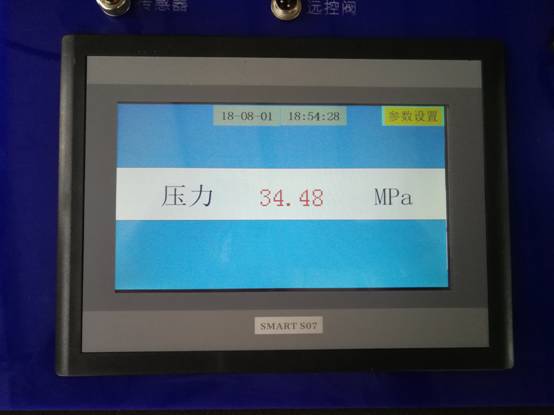

便攜式試壓泵壓力控制系統現場圖片,圖片僅供參考具體請以到貨實物為

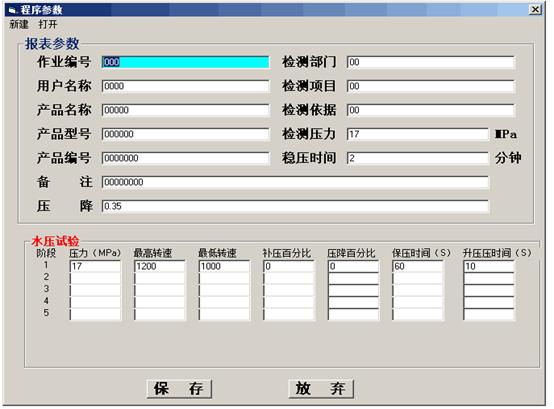

填寫設定報表技術參數,準備試壓

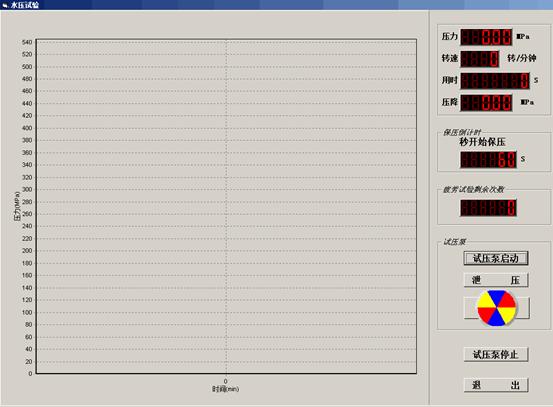

打開界面開始試壓
到設定壓力,開始保壓
到設定壓力,開始保壓

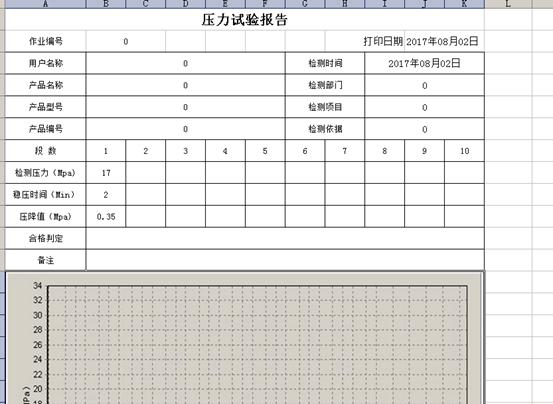

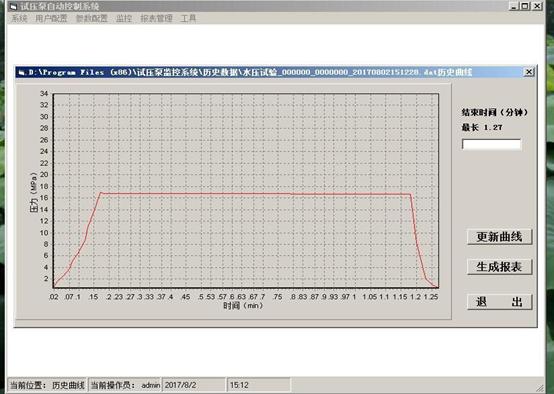

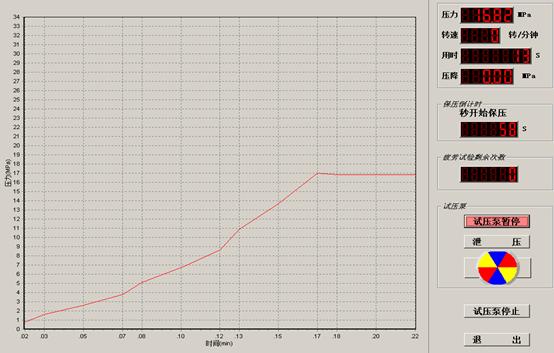

升壓曲線,生成壓力試壓報告,實際上升壓曲線可任意
