250MPa電動試壓泵超高壓綜合水壓測試系統技術參數

來源:本站 添加時間:2020/12/29 15:58:04

250MPa電動試壓泵超高壓綜合水壓測試系統技術方案

一、電動試壓泵設備的使用條件:

1、設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用;

2、環境溫度:5℃~42℃(車間正常工作溫度);

3、被測對象:安全閥;

4、試驗介質: 水和32號液壓油,如使用環境在零度以下請自行選用防凍介質;

5、設計耐壓:油壓 電動試壓泵200MPa,水壓250MPa;

6、本系統油壓采用200MPa高壓電動試壓泵與一個試壓泵壓力控制閥組箱分體式控制;

本系統水壓采用250MPa高壓電動試壓泵與2個試壓泵壓力控制閥組箱分體式控制;

7、本系統水壓采用3D-SY180/250MPa型高壓電動試壓泵為動力源,15KW變頻電機;

本系統油壓采用4D-SY54/200MPa型高壓電動試壓泵為動力源,7.5KW變頻電機;

8、本系統試壓泵壓力控制閥組采用高壓?jiǎn)蜗蜷y、截止閥及兩個高壓氣控閥作為保泄壓閥組;

9、測試溫度:根據實際使用環境及介質溫度;

10、壓力測量精度:本系統采用精準度為滿量程FS0.25的250MPa壓力傳感器和250MPa壓力表(標配);

11、為降低壓力測試中的誤差,本系統100MPa以下壓力測試時采用100MPa精度為FS0.25%的壓力傳感器;為降低壓力測試中傳感器與壓力表精度誤差,本系統采用100MPa傳感器壓力測試時,同時采用1.6級150圓不銹鋼耐震100MPa壓力表相互對應;

11、為降低壓力測試中的誤差,本系統進行105MPa和140MPa壓力測試時采用160MPa精度為FS0.25%的壓力傳感器;為降低壓力測試中傳感器與壓力表精度誤差,本系統采用160MPa傳感器壓力測試時,同時采用1.6級150圓不銹鋼耐震160MPa壓力表相互對應;

11、為降低壓力測試中的誤差,本系統進行245MPa壓力測試時采用250MPa精度為FS0.25%的壓力傳感器;為降低壓力測試中傳感器與壓力表精度誤差,本系統采用250MPa傳感器壓力測試時,同時采用1.6級150圓不銹鋼耐震250MPa壓力表相互對應;

12、本系統的整體控制精度為FS0.3-0.5%;

13、電源:AC380/220V,50Hz;

14、相對空氣濕度要求:≤70-90%。

本套設備根據客戶實際技術要求非標制作:其中參考試壓泵執行標準:

JB/T9089-2014試壓泵、JB/T6909-2014超高壓泵、JB/T12013-2014自控試壓機

JB/T53194電動試壓泵 產品質量分等;

其中高清視頻監控系統參考標準:

(1)公共安全行業標準及公安部對安全防范工程管理要求;

(2)GB50198-94  民用閉路電視監控系統工程技術規范;(3)其他有關的國家法令、法規文件。

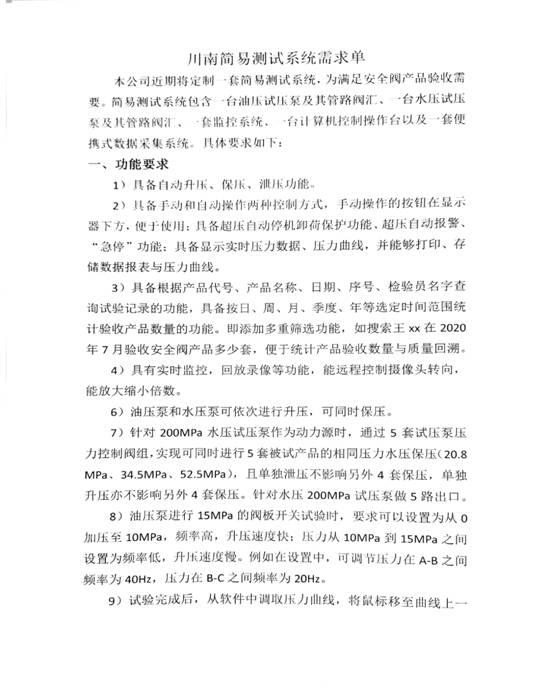

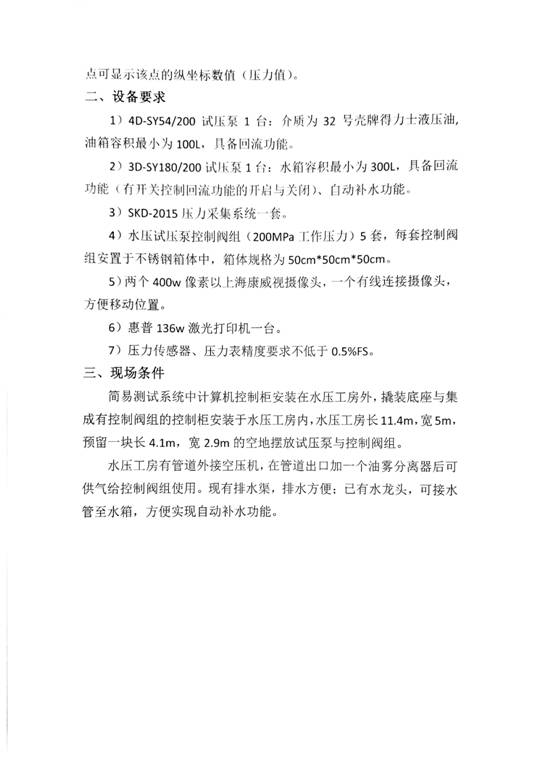

以上為客戶技術要求,根據客戶技術要求,結合我司做過的類似項目,做技術方案如下:

以上為客戶技術要求,根據客戶技術要求,結合我司做過的類似項目,做技術方案如下:

三、250MPa計算機高壓測試系統配置參數與報價:

名稱

明細項

數量

單位

備  注

價格(元)

計

機

測

統

試壓泵控制系統

油壓、水壓控制系統計算機主機

2

臺灣研華工控機



油壓、水壓控制系統顯示器

2

臺

飛利浦22寸液晶顯示器



監控系統顯示器

1

臺

飛利浦22寸液晶顯示器



打印機

1

臺

惠普激光打印系列



試壓泵智能控制系統

1

思凱達出品



  變頻器及變頻控制系統

1

臺

 18.5KW控制15KW變頻電機



三屏計算機操作臺及變頻控制箱

1

臺

碳鋼噴塑,思凱達出品



浙大中控?cái)?shù)顯記錄儀

1

臺

浙大中控,操作臺顯示實時壓力



高清網絡攝像機,四路高清攝像監控系統及網絡數據線等

1

?低暰W(wǎng)絡硬盤錄像機加四路高清攝像以及安裝



3D-SY180/250MPa電動試壓泵含250兆帕壓力傳感器及250兆帕壓力表

1

思凱達出品,15KW變頻電機



4D-SY54/200MPa電動試壓泵

1

臺

思凱達出品,7.5KW變頻電機



200MPa標準試壓泵壓力控制閥組箱

1

詳見下頁附表,移動式閥組箱



250MPa標準試壓泵壓力控制閥組箱

2

詳見下頁附表,移動式閥組箱



   300L試壓泵不銹鋼水箱

1

臺

250MPa試壓泵用,含自動補水系統



250MPa試壓泵高壓輸出五路管匯閥門等

1

氣控單向閥鏡面不銹鋼管匯閥門



  設備整體配電及UPS配電系統

1

山特城堡系列C2K標機



專用試壓泵壓力測試控制軟件

1

根據客戶需求非標設計



 試壓泵壓力測試控制軟件脫機版

1

根據客戶需求非標設計



便攜式壓力采集系統

1

SKD-2015型,思凱達出品



設備集成包裝運費及安裝調試費



13%增值稅



設備總價































































注:個別配件在實際生產制作有可能參數不同,但不影響設備整體

本報價為不含質保金價格,最終請以雙方技術協議中最終配置價格為準。

    壓力數顯功能:系統不僅在計算機軟件上可實現壓力參數實時顯示,還可通過數顯記錄儀(非低端XST數顯壓力表)在操作臺上進行顯示,直觀方便準確,精確高。顯示值可任意調節小數點后一至兩位。

附表一:試壓泵壓力控制閥組箱的詳細配置:

品 名

廠 家

規格型號

數量

單位

備  注

 高壓氣控卸壓閥

LOYO

250MPa

1

專利產品,壓力控制閥組卸壓用

  高壓氣控保壓閥

LOYO

250MPa

1

專利產品,壓力控制閥組保壓用

高壓?jiǎn)蜗蜷y

LOYO

250MPa

1

壓力控制閥組保壓

高壓手動截止閥

LOYO

250MPa

1

壓力控制閥組備用泄壓閥

壓力控制閥組多通接頭

LOYO

不銹鋼

若干

      高壓多通閥塊及高壓接頭

壓力控制閥組高壓管匯

LOYO

250MPa

若干

鏡面不銹鋼

小氣泵

8KG,1.5KW

1

高壓控制閥組供氣

耐震電接點壓力表

濟南長城

100MPa

1

1.6級不銹鋼耐震150圓

接頭標準M20X1.5低壓試壓用

160MPa

1

1.6級不銹鋼耐震150圓

接頭標準M20X1.5 140MPa試壓用

壓力傳感器

廣州森諾

100MPa

1

精度FS0.5%,傳感線10米,

接頭標準M20X1.5,低壓試壓用

160MPa

1

精度FS0.25%,傳感線10米,

接頭標準M20X1.5,140MPa試壓用

245MPa壓力試驗時專用

250MPa

1

含在泵上,精度FS0.25%,傳感線10米,

接頭標準M20X1.5,245MPa試壓用

250MPa

1

含在泵上,1.6級不銹鋼耐震150圓

接頭標準M20X1.5 245MPa試壓用















































注:個別配件在實際生產制作有可能參數不同,但不影響設備整體功能。

  200MPa和250MPa電動試壓泵壓力輸出工作接頭螺紋為M30X2,通過一根高壓膠管連接到試壓泵壓力控制閥組箱,閥組箱的接口也是輸出工作接頭螺紋為M30X2,可通過一根高壓膠管連接到客戶安全閥上面,安全閥上可做變徑接頭對接。

電動試壓泵

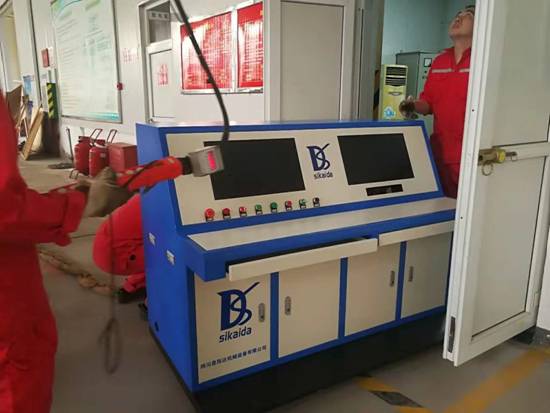

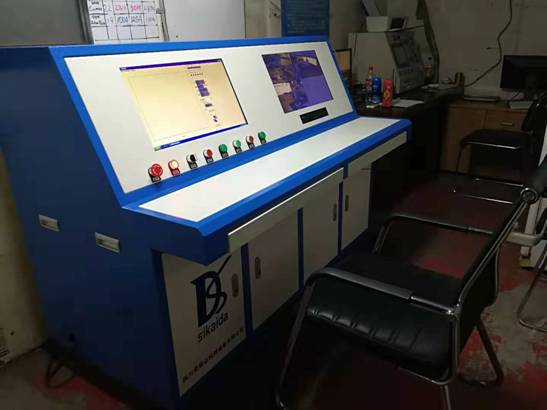

雙屏計算機操作臺在車間實物圖片,圖片僅供參考具體請以到貨實物為準

電動試壓泵

雙屏計算機操作臺在操作間實物圖片,圖片僅供參考具體請以到貨實物為準

電動試壓泵

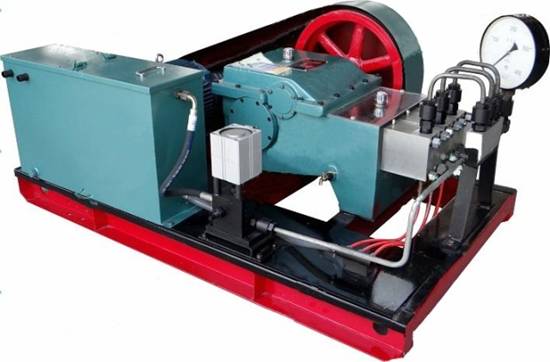

電動試壓泵型號:3D-SY180/250Mpa水箱集成式,圖片僅供參考具體請以到貨實物為準

試壓泵型號

額定壓力

流量

功率

電壓

頻率

重量

3D-SY180/250

250MPa

180L/h

15 KW

380 V

0-50 HZ

950kg

電動試壓泵型號:3D-SY180/250MPa;

技術參數:額定壓力250MPa,額定流量180L/h;

試壓泵電機:380V/15KW變頻電機;

試壓泵材質:不銹鋼閥芯、閥座;

試壓泵控制系統:帶本地手動啟停與計算機遠程控制功能;

出口連接端:M30X2工作接頭,連接一根兩頭為M30X2的內螺紋膠管;

手動卸荷閥:廠家標配;

安全保護閥:廠家標配;

1.6級耐震壓力表:250MPa;

標配高壓膠管:2米;

隨機備件: 1套;

本試壓泵為生產定制泵,加大試壓泵底撬加裝試壓泵壓力控制閥組管匯閥門等。

電動試壓泵

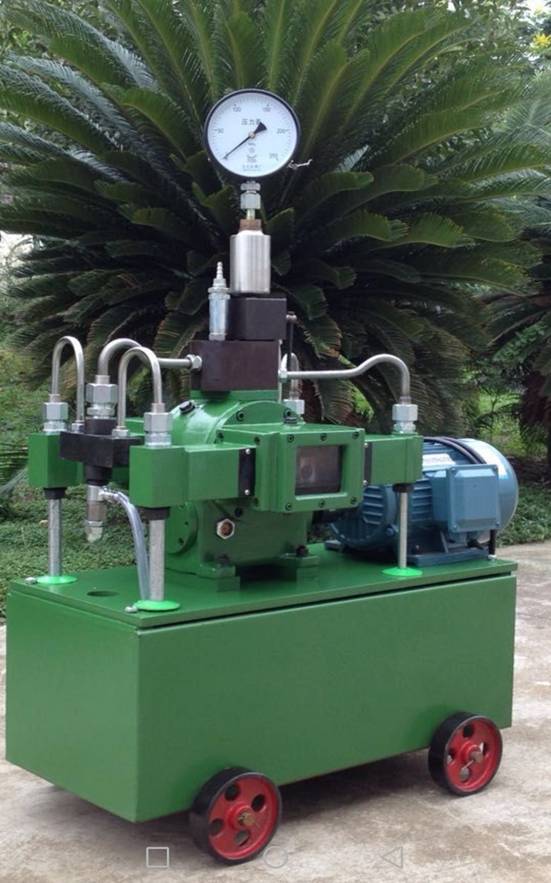

油壓用4D-SY54/200MPa電動試壓泵現場實物圖片,圖片僅供參考具體請以到貨實物為準

電動試壓泵型號

額定壓力

流量

功率

電壓

頻率

重量

4D-SY54/200

200MPa

54L/h

7.5KW

380 V

0-50 HZ

450kg

電動試壓泵型號:4D-SY54/200MPa臥式;

技術參數:額定壓力200MPa,額定低壓流量1720L/h,額定高壓流量54L/h;

試壓泵電機:380V/7.5KW變頻電機;

試壓泵控制系統:帶本地手動啟停與計算機遠程控制功能;

出口連接端:M30X2工作接頭,連接一根兩頭為M30X2的內螺紋膠管;

手動卸荷閥:廠家標配;

安全保護閥:廠家標配;

1.6級150圓不銹鋼耐震壓力表:250MPa;

標配高壓膠管:3米;

隨機備件: 1套;

該泵在1.6MPa之前低壓缸工作,流量為1720升每小時,超過1.6兆帕之后自動切換到高壓缸工作,流量54升每小時。

電動試壓泵

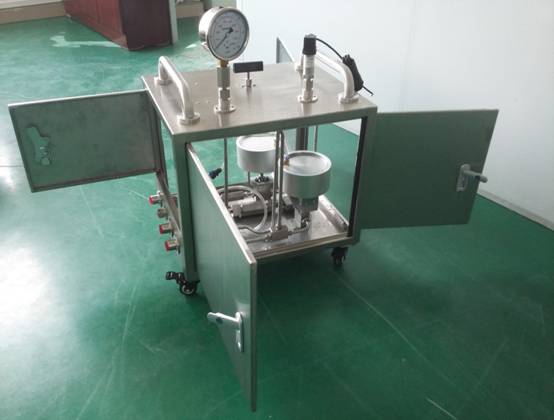

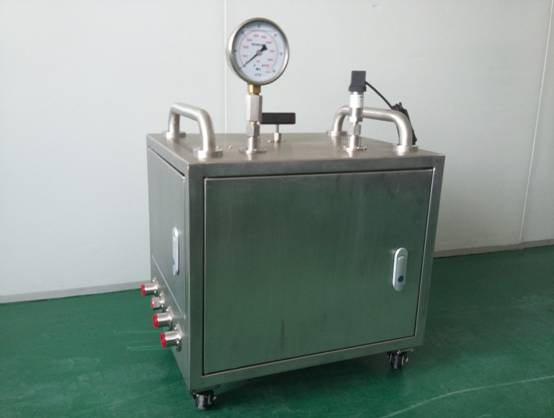

不銹鋼試壓泵壓力控制閥組,高壓氣控閥單向閥。圖片僅供參考具體請以到貨實物為準。

電動試壓泵



不銹鋼試壓泵壓力控制閥組,高壓氣控閥單向閥。圖片僅供參考具體請以到貨實物為準。

電動試壓泵

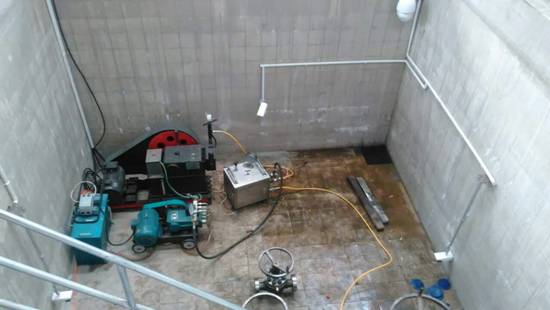

高壓試壓泵以及試壓泵壓力控制閥組在試壓現場,圖片僅供參考具體請以到貨實物為準

電動試壓泵

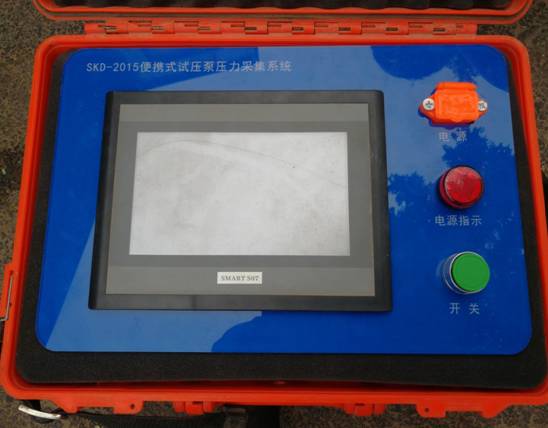

SKD-2015便攜式試壓泵壓力采集系統,圖片僅供參考具體請以到貨實物為準
