30KW電動試壓泵壓力天然氣管道測試系統升級技術方案
來源：本站 添加時間：2020/8/20 17:10:32
30KW電動試壓泵壓力天然氣管道測試系統升級技術方案
考慮到原有系統使用多年各方面性能穩定，操作人員操作已經熟練使用和維護維修，特別是控制軟件是當年量身定制的都已經很穩定了，沒必要再重新更換控制系統和重新編寫控制軟件，所以這次升級是在原有控制系統和控制軟件的基礎上，這次增加的3D-SY2300/40MPa的電動試壓泵理論計算升壓速度是17立方米管道容器0-10兆帕升壓的時間（電機1440轉運轉）大概是8-10分鐘，綜合工況情況下（變頻器無級變速精準停泵）20分鐘以內，這臺泵的電機功率是30KW，原有控制系統的變頻器功率是2.2KW的驅動不了30KW電機，所以需要將原有的2.2KW變頻器更換為37KW變頻器，增加電機制動單元和大功率剎車電阻箱等配套電控。
|
名稱 |
明細項 |
數量 |
單位 |
備 注 |
備注 | |
|
德 源 天 然 氣 管 道 測 試 系 統 |
試 壓 泵 控 制 系 統 |
計算機打印機監控 |
1 |
套 |
客戶系統原有 |
客戶原有 |
|
壓力傳感器 |
1 |
支 |
40MPa精度千分之二點五 |
增加 | ||
|
試壓泵智能控制器 |
1 |
套 |
穩定變頻器控制, 數據采集傳感器電源 |
客戶原有 | ||
|
變頻器 |
1 |
臺 |
更換系統原有2.2KW變頻器為海利普37KW控制試壓泵啟停及升壓速度 |
更換，增加 | ||
|
37KW電機制動單元 |
1 |
套 |
大連普傳 |
增加 | ||
|
9600W大功率電阻箱 |
1 |
臺 |
大連普傳 |
增加 | ||
|
電控機箱，標準XL-21動力電控柜 |
1 |
臺 |
裝37KW變頻器，電機制動單元和大功率電阻箱及大功率空開和控制電路 |
增加 | ||
|
電動試壓泵含自動泄壓防爆電動球閥閥組 進口泵頭自產泵頭二選一， 個人推薦進口泵頭 |
1 |
套 |
3D-SY2300/40MPa, 30KW電機 |
進口泵頭，增加 | ||
|
3D-SY2300/40MPa, 30KW電機 |
自產泵頭，增加 | |||||
|
軟件 |
試壓泵智能控制軟件 |
1 |
套 |
試壓泵 控制管道試壓數據采集 |
客戶系統原有 | |
|
總價 |
升級安裝調試費 |
|||||
|
設備總價按照進口泵頭計算 |
含13增值稅專票及運費 | |||||
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

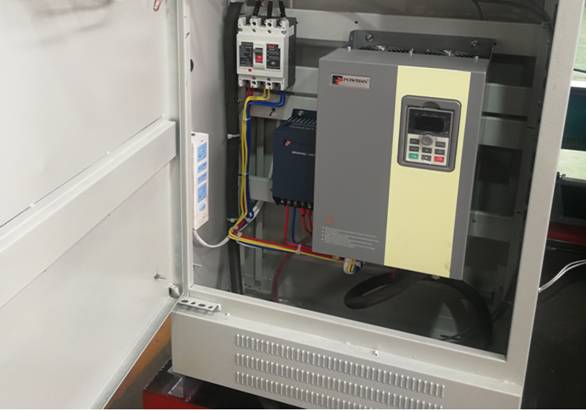

新增電控柜內部大致結構，大功率電阻箱在背后，圖片僅供參考具體請以到貨實物為準

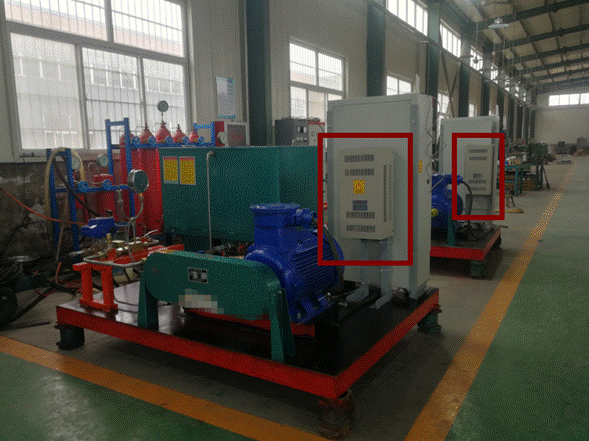

電控箱后面背的9600W大功率剎車電阻箱，圖片僅供參考具體請以到貨實物為準

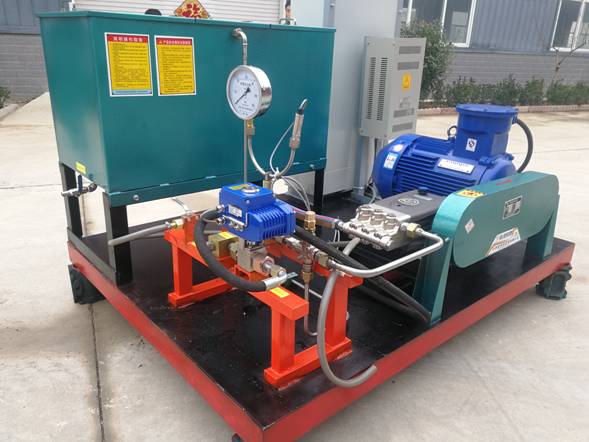

3D-SY2300/40現場圖片，圖片僅供參考具體請以到貨實物為準
|
試壓泵型號 |
額定壓力 |
流量 |
功率 |
電壓 |
頻率 |
重量 |
|
3D-SY2300/40 |
40MPa |
2300L/h |
30 KW |
380 V |
0-50 HZ |
650kg |
電動試壓泵型號:3D-SY2.3/40MPa；原裝進口意大利AR高速陶瓷柱塞泵頭及保壓閥組;
試壓泵材質：鑄鐵泵體；柱塞、閥芯、閥座、保壓閥、泄壓閥、安全溢流閥均為不銹鋼材質；
水缸體、水缸進出口均為銅鍍鎳；
技術參數：額定壓力40MPa，額定流量2300L/h；
試壓泵電機：380V/30KW普通電機；
試壓泵控制系統：帶本地手動啟停功能；
出口連接端：M27X1.5工作接頭，連接一根兩頭為M27X1.5的內螺紋膠管；
手動卸荷閥：廠家標配；
安全保護閥：廠家標配；
1.6級普通壓力表：60MPa；
標配高壓膠管：5米；
隨機備件： 1套；

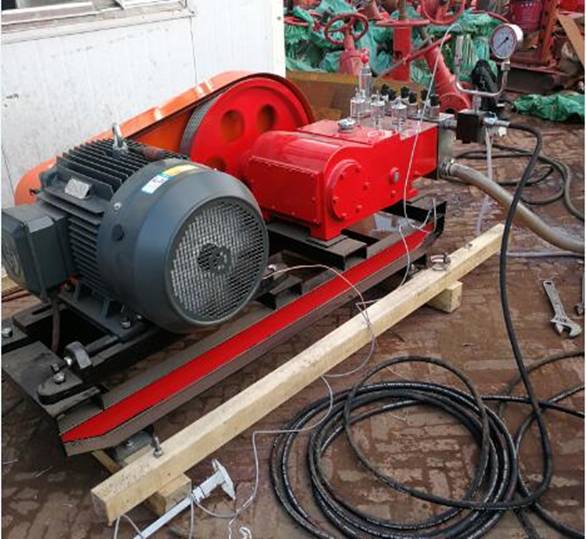

3D-SY23400/40MPa電動試壓泵工作現場，圖片僅供參考具體請以到貨實物為準
|
試壓泵型號 |
額定壓力 |
流量 |
功率 |
電壓 |
頻率 |
重量 |
|
3D-SY2.34/40 |
40MPa |
2340L/h |
30 KW |
380 V |
0-50 HZ |
650kg |
電動試壓泵型號:3D-SY2.34/40MPa；
技術參數：額定壓力40MPa，額定流量2340L/h；
試壓泵電機：380V/30KW普通電機；試壓泵材質：不銹鋼閥芯、閥座；
試壓泵控制系統：帶本地手動啟停功能；
出口連接端：M36X1.5工作接頭，連接一根兩頭為M36X1.5的內螺紋膠管；
手動卸荷閥：廠家標配；安全保護閥：廠家標配；
1.6級普通壓力表：80MPa；
標配高壓膠管：2米；
隨機備件： 1套；
