試壓泵計算機控制全自動油管試壓機技術要求

來源：本站 添加時間：2016/11/16 15:47:52

試壓泵計算機控制全自動油管試壓機技術要求

●項目名稱：全自動油管試壓機

●項目業主：（越南國家石油公司 PetroVietnam)

●采購數量：2 臺套

●產量：600 根/班

●交貨周期：合同簽訂后 10 個月交貨

●說明：以下配置要求非硬性規定，可根據各生產企業的實際配置另行協商，總體要求工作穩定、性價比高，售后服務完善且在中國大陸有油田使用的成功案例。

1、技術指標

2、工藝流程：

待試壓油管由主傳輸線通過自動識別裝置識別后，由機械手分選送到不同的存料管架上，由下料機械手送至副傳輸線，油管傳輸至傳輸線固定位置，由接近開關發迅后，機械手將油管上到待試壓管架上；上料機械手將待試壓管架上的油管送到試壓線上，此時啟動背鉗夾緊裝置延時后自動夾緊油管；油管被夾緊后的同時低壓泵起動，試壓小車行進，通過自動導向裝置使油管自動對中進行上扣，待兩側試壓小車上扣達到預定扭矩后，試壓小車自動停止，上扣結束，同時低壓泵停止供水并自動排氣；高壓泵起動，向油管內注入高壓水，達到設定壓力后，高壓泵自動停止，進入保壓狀態，達到試驗設定的保壓時間后，卸荷閥自動排壓放水；卸壓后，兩側試壓小車邊卸扣邊后行直至到原來位置后自動停止；此時，背鉗夾緊裝置自動打開，排水機構將油管傾斜使管內水自動空出，排空水完成后，由下料機械手將油管放到下料管架；同時，自動標識噴漆裝置起動，可根據油管的類別（合格、車扣、換接箍、報廢）進行自動標識噴漆，爾后，由機械手將油管送到傳輸線進行下道工序，自動或人工分檢，試壓過程即告完畢，進入下一循環。

3、功能要求：

整條試壓線采用計算機+PLC 控制；具有“手動 ”、“自動”、“檢修”、“換接箍”四種工作方式；自動運行時，從進管、封堵到出管、控水全部實現自動化通過計算機，可對試壓壓力、保壓時間、保壓允許壓降幅度進行設置并存儲，并可直接調用。恒扭矩輸出并采用溫度自適應補償控制，解決電機輸出力矩隨電機冷，熱態而發生變化的問題。系統采用 PLC 自主控制模式，當計算機不用或出現故障時，除參數設置觀察試壓線工作流程不方便外，系統仍可脫離計算機正常運行。具有實時顯示功能�？梢栽谟嬎銠C上用動畫、曲線、文字、數據對試壓過程進行實時顯示。對試壓結果、測試曲線進行存儲，統計、并根據要求打印、班、日、月、年測試統計報表及每根油管的測試壓力曲線。完善的故障診斷功能；當裝置出現故障，計算機將用多煤體方式報警及故障信息。高壓系統采用計算機，壓力傳感器，安全溢流閥，耐震壓力表，防護屏多級安全防護；電氣設備具有漏電、過載、短路保護；確保人身及設備的安全。電氣設備防護罩、高壓設備管線防護屏等采用噴塑處理，顏色為紡機綠，夾具、試壓接頭進行發黑防腐處理。

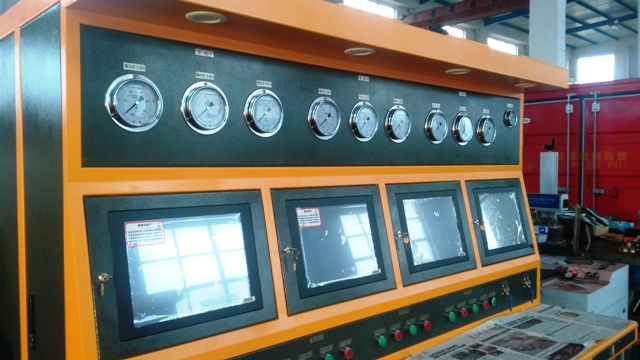

5、電器部分：

PLC：采用德國西門子公司 S5—115U 可編程序控制器系列。

計算機：DELL 或 LENOVO。

控制柜、操作臺：選用進口器件（日本 FUJI、韓國 LG、SIEMENS 均可）
