多通閥電動試壓泵控制系統解決方案

來源：本站 添加時間：2016/5/26 16:48:52

多通閥電動試壓泵控制系統解決方案

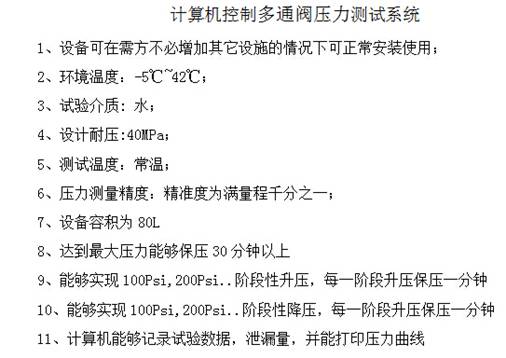

以上為用戶大致技術要求，參考用戶的技術要求結合我公司多年來的典型類似客戶解決方案，設計方案如下：本設備根據需方技術要求非標制作：

一、設備的使用條件：

1、設備可在需方不必增加其它設施的情況下可正常安裝使用；

2、環境溫度：-5℃~42℃；

3、試驗介質: 水或濃度較低的油類；

4、設計耐壓: 0-40MPa；

5、測試溫度：常溫；

6、壓力傳感器及壓力表：0-60MPa；

7、壓力測量精度：傳感器精準度為滿量程FS0.1%，壓力表為1.5級；

8、系統的整體控制精度為FS 0.3-0.5%；

9、電源：AC380/220V,50Hz；

10、相對空氣濕度要求：≤70-90%。

控制系統的主要功能參照試壓泵國標文件非標制作。

其中參考試壓泵執行標準：

JB/T9089-1999試壓泵

JB/T53194電動試壓泵 產品質量分等

GB-T9234-1997機動往復泵

GBT 7784-2006 機動往復泵試驗方法

設備整體功能概述：

設備整體由計算機控制系統（計算機操作臺）以及設備電氣控制系統、3D-SY600/40MPa電動試壓泵兩部分組成，試壓泵通過電線電纜數據線與計算機控制系統相連接，3D-SY600/40MPa電動試壓泵脫離計算機控制系統控制后，通過多功能試壓泵變頻變流量遙控啟動器來控制，也可獨立進行壓力試驗，但只能顯示和控制壓力不能進行數據運算與打印報表，但可以通過計算機控制壓力采集軟件采集壓力試驗數據，顯示壓力時間以及壓力實時曲線，自動生成儲存報表與打印報表。

計算機控制系統距離電動試壓泵10米，通過電線電纜及數據線與電動試壓泵相連，設備所有外接電線電纜及數據線標配都是10米或據項目現場施工需要調整。

整體設備詳細配置參數：

注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

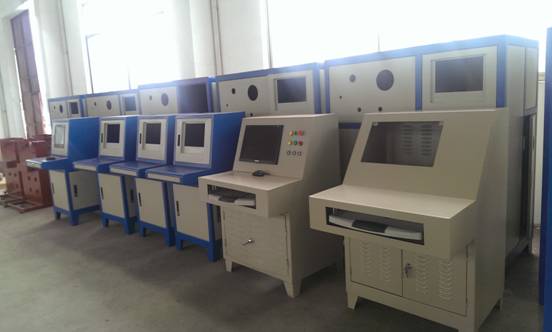

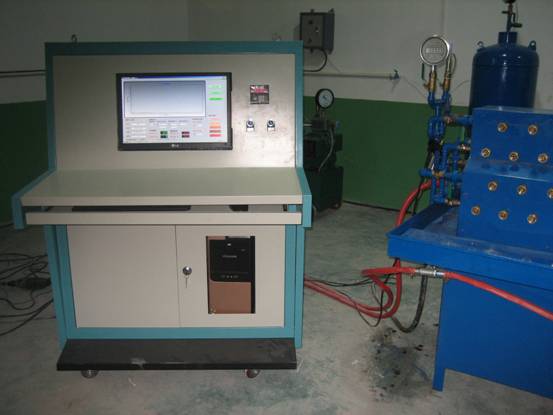

單屏多功能計算機操作臺，圖片僅供參考具體請以到貨實物為準。

單屏簡單功能計算機操作臺，圖片僅供參考具體請以到貨實物為準。

計算機控制系統壓力采集控制軟件具有以下功能：

以上為用戶技術要求功能，除以上功能外本套設備系統還具有以下功能：

1、靜壓試驗；（最大試驗壓力40MPa）；

2、爆破試驗；（最大試驗壓力40MPa）；

3、本系統采用精度為FS0.1%的40MPa壓力傳感器進行壓力數據采集；

4、本系統分別采用計算機壓力采集軟件和多功能試壓泵控制器控制；

5、系統壓力無級調節,靠計算機軟件控制;試壓泵本身的一些硬件功能包括：“開始”、“暫�！�、“卸壓”、“手動調壓”以及壓力遙控自控變頻變流量等；

6、本試壓系統采用電動試壓泵安全閥超壓自動起跳和高壓電磁閥遠程卸放壓力，以及采用防震電接點壓力表來進行系統限壓安全保護。如果試壓泵出現緊急停機，能夠手動泄除試樣及設備內部壓力；

7、試驗程序及參數預輸入功能，按照被測試容器設定典型的試驗程序有：恒速升壓—保壓—泄壓；恒速升壓—直至爆破。恒速升壓—保壓—恒速升壓—保壓—恒速升壓直至達到試驗標準壓力；多段恒速升壓保壓試驗過程（可程序選擇階段0-10段）--恒速升壓直至達到試驗標準壓力；

8、試驗壓力在試驗過程中可以任意設定單段或者多段保壓測試，升壓速度能保持恒定，可實現無級調節，到達壓力精準無超壓。升壓速度可顯示、可控制；試驗數據和曲線參數能實時顯示、能自動保存存貯試驗結果、并可任意打印試驗報表；能直接編制、保存、調用編程好的程序，防止試驗參數輸入的錯誤；試驗數據能直接以模板形式生成，基本信息完整，只需要做一些備注、判斷即可，同時試驗結果可編輯，可聯網，可與OFFICE辦公軟件兼容，其模板可重新編制，并設定；

9、軟件的使用者有各自的帳戶和密碼。我公司計算機壓力采集控制軟件可根據用戶需要增添任意功能和自定義界面，公司標志以及公司宣傳圖片等等，功能強大不在詳細敘述，具體請以到貨實物為準。

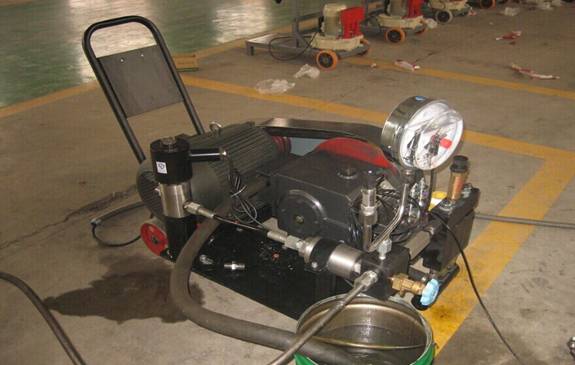

帶遠程電磁閥電動試壓泵車間擺放實物圖，圖片僅供參考具體請以到貨實物為準。

3D-SY600/40MPa電動試壓泵詳細技術參數：

本系統采用一臺3D-SY600/40Mp額定排出壓力40MPa，額定流量600L/h，配套功率為7.5KW普通電機。

1、試壓泵部份型號:3D-SY600/40MPa電動試壓泵；

技術參數：額定壓力40MPA，額定流量600L/h；

試壓泵電機：7.5KW；

變頻器：7.5KW；

試壓泵手動控制系統：壓力遙控自控變頻變流量帶本地手動啟�？刂乒δ芎瓦h程遙控啟停及高壓電磁閥自動卸荷控制功能。

出口連接端：M20X2工作接頭，連接一根兩頭為M20X2的內螺紋高壓膠管。

試壓泵出口單向閥：廠家標配。

高壓電磁遠程卸荷閥及高壓過濾器：通徑DN6，壓力40MPa，電源AC220V。

手動卸荷閥：廠家標配；

安全保護閥：廠家標配；

電接點壓力表：1.5級60MPa；

高壓軟管：10米；

設備手動控制系統操作功能：

1、  升壓、保壓、手動梯度升壓以及顯示實時壓力數值曲線功能。該泵在使用前，只需在電接點壓力表上設定上限壓力值，在液晶數顯時間繼電器上設定好保壓時間，然后按遙控或手動啟動試壓泵，如遇到被測管件大小不一時，可扭動變頻器旋鈕來改變升壓速率和升壓時間，當壓力達到事先設定的上限目標值時，試壓泵會自動停機進入保壓狀態，當保壓時間到高壓電磁遠程卸荷閥自動啟動卸荷壓力，試壓完畢。該泵在壓力試驗過程中，可以通過計算機壓力采集軟件顯示實時壓力數值和實時壓力曲線，自動記錄壓力值及升壓保壓過程的曲線變化并存儲與打印等功能。

技術方案附件：計算機控制軟件一些基本功能，圖片僅供參考具體請以實物為準。系統控制軟件操作界面說明及系統軟件的參數設置：

本系統內置本公司自主研發的專用控制軟件，操作界面人性化，軟件性能成熟穩定無缺陷，可以任意設定試驗項目、壓力值、保壓時間等各種試驗參數。完善的人機交互界面，制定試壓方案后會通過彈出窗口的形式引導操作員完成實驗。通過對話框上“確定”，“取消”按鈕對相對危險（例如爆破實驗）的試驗項目，讓程序員進行確認，確定實驗的準確與安全。軟件可根據用戶技術要求更改功能，可按照用戶自定義界面及功能編制，以雙方最終溝通需方認可的界面為準。
