電動試壓泵滅火器筒體爆破試驗機使用說明書

來源：本站 添加時間：2016/5/18 14:12:34

電動試壓泵滅火器筒體爆破試驗機使用說明書

本電動試壓泵滅火器筒體爆破試驗機新控制系統由計算機操作臺（客戶自備）、試壓泵（用戶自備）等組成，可一次性完成實驗。并自動得出試驗過程中受檢滅火器瓶體的屈服值、爆破壓力值、爆破全過程涉水量、容積變形率、屈服變形量、爆破變形量、整個實驗過程的時長等數據，并同時繪制出被試瓶壓力-進水量關系曲線圖、壓力-時間關系曲線圖及進水量-時間關系曲線圖，特別是升級了原有軟件的保壓數據采集等，通過打印機打印試壓曲線，可以隨時調取歷史文檔。根據客戶提供表頭，進行自動填寫并可進行方便修改。控制軟件功能根據滅火器氣瓶國標其中水壓試驗及爆破標準設計，并增加了滅火器瓶體的壓力交變試驗即疲勞測試功能。

一、設備的使用條件：

1、本項目是在用戶原有設備情況下增加新的配件改造成為符合用戶使用的新設備；

2、用戶原有設備：其中電動試壓泵、電子稱、計算機及打印機各一臺；

3、試驗介質: 水或濃度較低的油類（取決于用戶原有電動試壓泵）；

4、設計耐壓:60MPa（用戶原有壓力傳感器）；

5、測試溫度：常溫；

6、壓力測量精度：取決于用戶原有壓力傳感器精度；

7、本系統標配采用60MPa精度為FS 0.1%的壓力傳感器；

8、系統整體保壓精度：取決于用戶原有電動試壓泵保壓效果及新增進口單向閥保壓精度；

9、本系統的整體控制精度為FS 0.3-0.5%；

10、電源：AC380/220V,50Hz；

本套設備根據客戶原有設備非標改造（其中電動試壓泵控制系統參考以下執行標準）：

其中參考打壓泵執行標準：

JB/T9089-2014試壓泵

JB/T6909-2014超高壓泵

JB/T12013-2014自控試壓機

JB/T53194電動打壓泵 產品質量分等；

GB-T9234-1997機動往復泵；

GBT 7784-2006 機動往復泵試驗方法。

設備改造升級后可實現解決以下用戶的兩個問題：

1、保壓漏壓和數據統計問題；
2、自動泄壓問題。

二、設備配置詳細技術參數：

注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

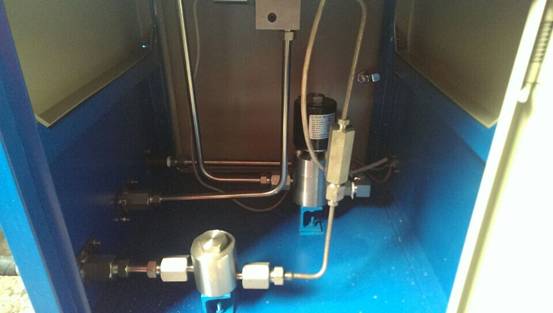

試壓泵壓力集成閥組內部結構，圖片僅供參考具體請以到貨實物為準。

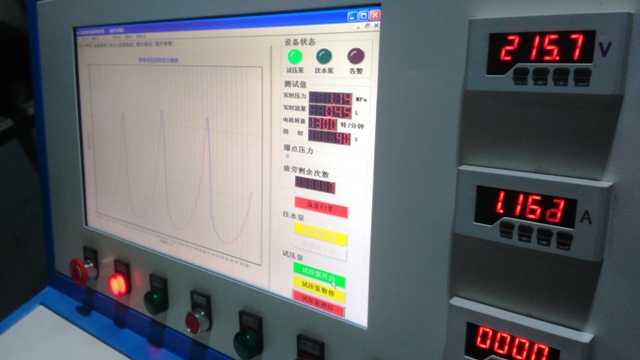

升級改造后湖北江陵晉安消防與浙江江山超億及新聯消防軟件保壓界面，圖片僅供參考。

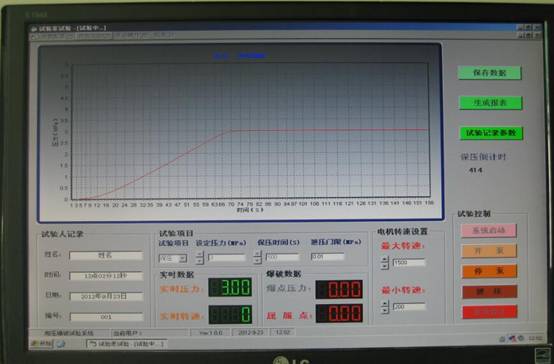

升級改造后湖北江陵晉安消防、浙江江山超億及新聯消防軟件保壓界面，圖片僅供參考。

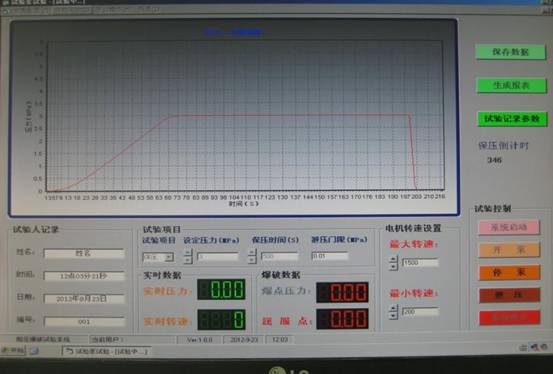

升級改造后湖北江陵晉安消防、浙江江山超億及新聯消防爆破報表界面，圖片僅供參考。
