壓力容器試壓泵水壓爆破試驗操作規程

一、試壓泵設備的操作與使用

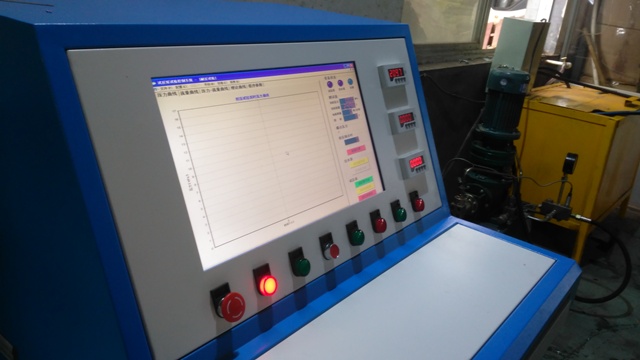

1．先將受試氣瓶加滿水，和高壓管道接好后，打開壓力容器水壓爆破檢測控制柜電源，將“自／手”開關打到“手動”位置，再將“試壓泵”開關打到“開”位置開啟試壓泵，達到工作壓力時關閉試壓泵，經過反復多次的升壓（至工作壓力）――保壓（工作壓力）――卸壓（至0MPa）過程以確保將容器內的空氣排凈，同時在保壓過程中觀察是否有漏壓現象。最后將壓力保持在0MPa狀態下。

2.將電動升降臺降下，使電子天平脫離開水箱處于空載狀態，打開電子天平顯示器上的開關，等其自檢通過并正常顯示“0.00ｇ”。然后將電動升降臺升起直到將水箱完全頂起來為止并且調整水箱位置使其不能與外界有任何接觸。

3．打開水箱進水閥門，給水箱加水并觀察顯示器的顯示直到其顯示達到“50.00ｋｇ”時關閉進水閥門，結束加水工作，關上隔離箱體門。

4．將壓力容器水壓爆破檢察控制箱上的“自／手”開關打到“自動”位置，再將“試壓泵”開關打到“ＯＮ”位置上即處于計算機控制狀態。

5．打開計算機，運行“水壓爆破”進入檢測界面：

⑴ 輸入受試氣瓶參數：選擇“新增”進入，逐項輸入正確無誤后按保存，如果發現輸入有錯誤，可選擇修改功能進行修改，如果不需要了可以刪除，結束后退出。

⑵ 開始“水爆試驗”進入實時檢測界面，先根據識別號選定要做試驗的氣瓶――開始試驗――開始，計算機會自動打開試壓泵開始升壓，并且在屏幕上自動實時地顯示壓力試驗曲線、進水量試驗曲線和實時的壓力數據、進水量數據，直到氣瓶破裂計算機會自動退出實時檢測（在試驗過程中如果發現有異�，F(xiàn)象要終止試驗時可以按“停止試驗”）；按“試驗結果”開始輸入氣瓶破口的各種數據和試驗結論等；此時要注意一定要按“存盤”以保存試驗數據，否則會丟失試驗數據造成試驗失�。�

⑶ 試驗結束后就可以進入“查詢打印”把當天或以前保存的試驗報告打印出來了：按識別號選定要查詢的氣瓶按“確定”，再在右邊選擇攔中選定該氣瓶，就可以在上半屏幕顯示出該氣瓶的曲線圖，如需要進一步查詢數據和曲線的話可以選擇下半屏幕最右邊的３個選擇分別顯示／打印數據表格和曲線圖形。

⑷ 結束試驗時按“退出系統”。

６．關閉壓力容器水壓爆破檢測控制柜電源；關閉電子天平電源；將電動升降臺降下使電動升降臺和電子天平處于空載狀態；關閉計算機；關閉ＵＰＳ電源和總電源，結束試驗工作。

二．試壓泵設備常見故障的排除

１. 壓力讀數不準：

（１）開始試驗時沒有將試壓泵壓力卸到０Mpa。

（２）將壓力傳感器送去檢定。

（３）檢查控制柜１２Ｖ電源是否準確。

（４）檢查壓力傳感器轉換參數是否正確。

　２．進水量讀數不準：

（１沒有將電子天平空載時啟動。

（２）試驗系統有泄露現象。

（３試驗過程中水箱進水管沒關嚴，有進水情況。

（４將電子天平送去檢定。

�。常�試壓泵控制系統不靈敏：

檢查控制箱２４Ｖ電源是否工作正常。

�。矗�計算機應用操作系統故障：

用操作軟件備份盤重新安裝一遍。

�。担�使用時應注意經常將試驗數據保存到其他地方以確保以往試驗數據的完整性。

特別注意：為保證操作人員安全及避免損壞設備，嚴禁帶電插拔各個接插件，如果確要插拔接頭請一定要關閉所有電源及計算機電源！
