勝利油田高壓電動試壓泵車載技術解決方案

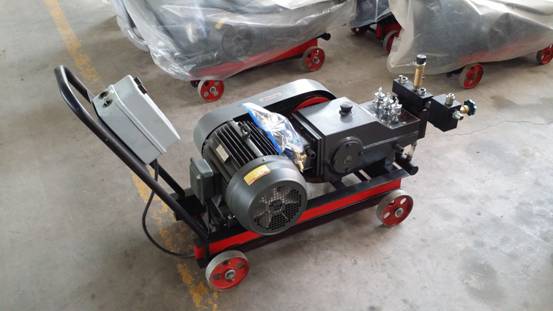

3D-SY227/100MPa型電動試壓泵及不銹鋼水箱及變頻控制系統集成在一起，整體撬裝不超過尺寸長*寬：1400*850，類似于上面這個試壓泵撬裝圖片，但不是這種泵。圖片僅供參考。

設備主體由3D-SY227/100MPa型電動試壓泵及不銹鋼水箱及變頻控制系統集成在一起，整體撬裝不超過尺寸長*寬：1400*850，試壓泵數顯記錄儀壓力采集系統為便攜式，通過電動試壓泵上傳感器數據線相連接采集壓力數據。其中電動試壓泵脫離試壓泵數顯記錄儀壓力采集系統后可獨立進行試壓試驗，但只能顯示和控制壓力不能進行數據運算與打印報表。

電動試壓泵通過10米105MPa高壓膠管與被測管匯閥門相連接，試壓系統所有外接電線電纜及數據線據項目現場施工需要調整，客戶自備。

本試壓控制系統采用電動試壓泵安全閥超壓自動起跳和以及采用防震電接點壓力表來進行系統限壓安全保護。如果試壓泵出現緊急停機，能夠手動泄除試樣及設備內部壓力, 設備運行如遇緊急情況可用遙控緊急停泵，遙控有效距離100米內。

整體系統試壓流程描述：該泵在使用前，只需在電接點壓力表上設定上下限壓力值，在數顯時間繼電器上設置好保壓時間，然后按遙控或手動按鈕啟動試壓泵，這期間可以隨意扭動變頻器旋鈕改變電機轉速調節試壓泵流量及升壓速度（專門針對用戶被測管道大小不均或者怕升壓速度過快），當壓力達到事先設定的上限目標值時，試壓泵會自動停機進入保壓狀態，這時可通過試壓泵數顯記錄儀壓力采集系統或在計算機上的采集軟件實時觀察壓力變化狀態，當保壓時間到手動打開試壓泵泄壓閥卸除壓力,試壓完畢。最后根據實際需要的壓力曲線及數據等，編輯打印曲線報表，打印曲線報表有兩種方式，第一直接用數顯記錄以上的微型打印機打印，但是只能打印長條紙曲線數據，第二種直接通過計算機上的采集軟件編輯報表打印，可打印A4紙正規試驗報表。

1、設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用；

2、機動時間：7.5小時×3班/天×250天/年=5625小時/年；

3、工作環境：-5℃～45℃ 、無可燃性氣體、通風干燥、周邊無強電磁干擾信號；

4、試驗介質: 水、乳化液、防銹水及粘度與水相近的中性油品，

溫度低于0℃時，試壓介質應加入防凍液；

5、設計耐壓：100MPa；

6、測試溫度：常溫及試驗介質溫度；

7、數顯記錄儀壓力采集系統，采用160MPa精度為滿量程FS2.5%，
8、電源：AC380/220V，50Hz

9、海拔高度：≤1500米；

10、相對空氣濕度要求：≤70-90%；

二、本套設備的主要功能參照客戶技術要求非標制作，其中參考的試壓泵執行標準為：

JB/T9089-2014試壓泵

JB/T6909-2014超高壓泵

JB/T12013-2014自控試壓機

JB/T53194電動試壓泵 產品質量分等；

GB-T9234-1997機動往復泵；

GBT 7784-2006 機動往復泵試驗方法。

以下為客戶技術要求：(客戶根據原來方案參考整理提出簡單技術要求)

1.車上的尺寸長*寬：1400*850，高可以根據實際確定

2.泵200L/h，100MPa

3.水箱用不銹鋼水箱，容積100L,要密封，便于放水和清污

4. 試壓泵帶變頻變流量控制系統

5.采用便攜式數據采集、存儲、打印集成系統。

根據客戶以上技術要求及與客戶技術溝通后，結合我公司做過的類似項目，現做出技術方案如下：

二、設備配置部分技術參數及詳細功能描述：本設備根據需方技術要求非標制作：

三、整體系統詳細配置及報價：

注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

四、試壓泵相關技術參數詳細說明:

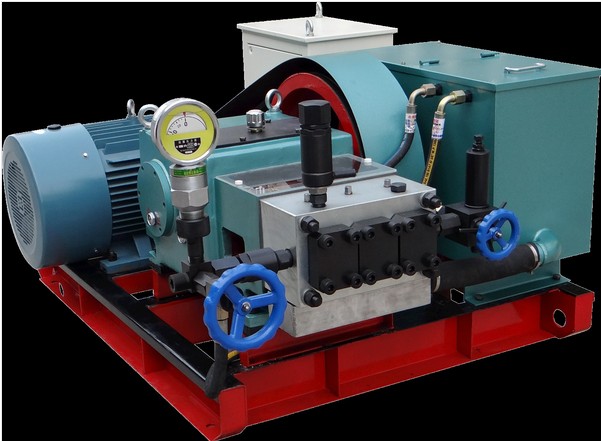

3D-SY227/100型電動打壓泵實物圖，圖片僅供參考具體請以到貨實物為準。

試壓泵部份型號: 3D-SY227/100電動打壓泵；

技術參數：額定壓力100MPa，額定流量227L/h；

試壓泵電機：5.5KW變頻電機；

試壓泵水箱：不銹鋼，容積100L；

試壓泵控制系統：帶本地手動啟停及遠程遙控和變頻變流量遠程控制啟停功能。

變頻變流量控制系統：松下7.5KW變頻器及壓力遙控自控系統一套。

試壓泵數顯記錄儀壓力采集系統：一套；

出口連接端：M22X1.5工作接頭，連接一根兩頭為M22X1.5的內螺紋高壓膠管；

試壓泵出口單向閥：壓力20000PSI美國HIP高壓?jiǎn)蜗蜷y；

手動卸荷閥：廠家標配；

安全保護閥：廠家標配；

電接點壓力表：1.6級耐震不銹鋼150圓徑向160MPa；

試壓泵出口高壓膠管：標配105MPa ，10米。

五、試壓泵數顯記錄儀壓力采集系統詳細技術參數：

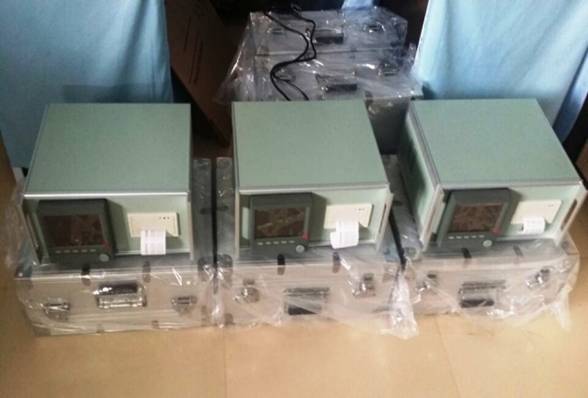

試壓泵數顯記錄儀壓力采集系統實物圖片，圖片僅供參考具體請以到貨實物為準。

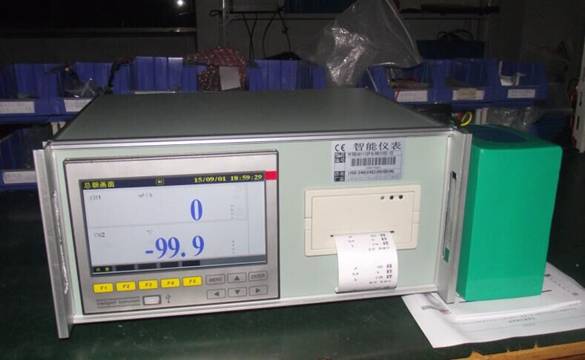

試壓泵數顯記錄儀壓力采集系統實物圖片，圖片僅供參考具體請以到貨實物為準。

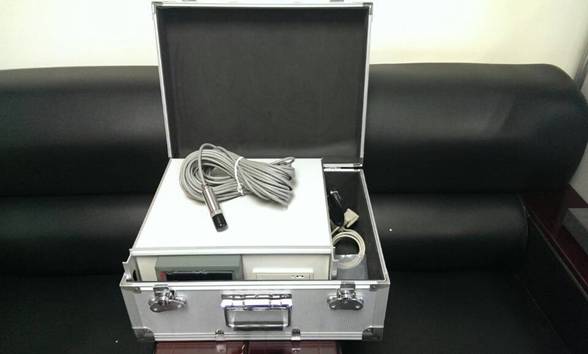

試壓泵數顯記錄儀壓力采集系統實物圖片，圖片僅供參考具體請以到貨實物為準。

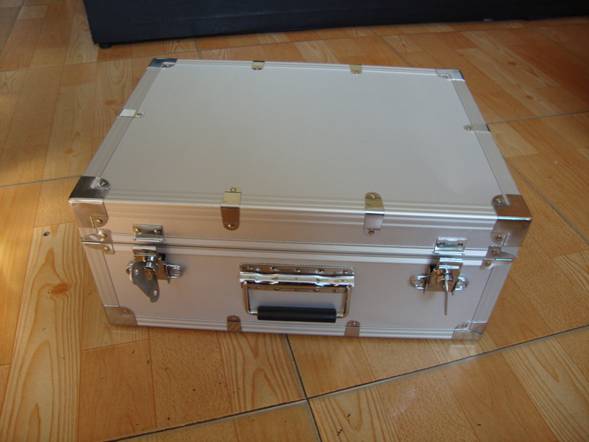

試壓泵數顯記錄儀壓力采集系統便攜箱圖片，圖片僅供參考具體請以到貨實物為準。

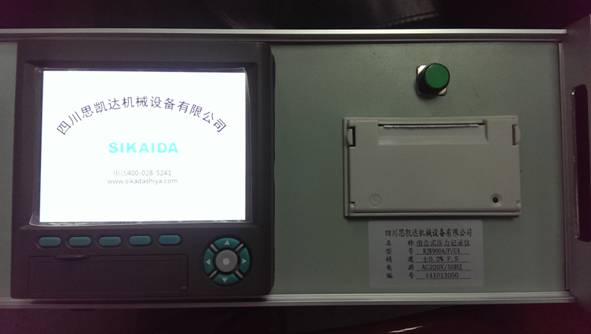

開機畫面可以定制公司名稱及LOGO，圖片僅供參考具體請以到貨實物為準。

試壓泵數顯記錄儀壓力采集系統技術參數：

數顯記錄儀五寸（彩屏），AC220V電源，接入壓力傳感器信號；

采集的壓力數據可通過U盤導出導入計算機，也可直連電腦通過計算機上位機軟件讀取數據；

微型打印機（針式）；

壓力傳感器：160MPa精度為滿量程FS0.25%，DC24V，4-20MA，量程0-160MPa；

儀表工具箱：安裝記錄儀與打印機等，標配；

便攜式機箱：安放儀表工具箱及備件；

儀表電源線：一套；

壓力信號線：一套；

8G高速U盤：一個；

計算機上位機管理軟件：光盤一張。

試壓泵壓力記錄儀壓力采集系統具有以下功能：
1、試壓泵廠家在壓力試驗過程中，可以顯示實時壓力數值和實時壓力曲線，自動記錄壓力值及升壓保壓過程的曲線變化并存儲與打印到微型打印機，或通過U盤導出數據到計算機等功能。
2、試壓泵數顯記錄儀壓力采集系統可隨時通過數據線直連到計算機（筆記本電腦）上，通過計算機后臺軟件實時觀察試驗情況及壓力數值和壓力曲線，并可通過計算機導入數據隨時打印試驗報表，試驗報表格式電子檔可任意隨時編輯。計算機（筆記本電腦）由客戶自行提供。
3、試壓泵廠家的遠程控制：便攜式記錄儀壓力采集系統通過壓力傳感器數據線與試壓泵相連，可以進行延長，從而實現遠程數據采集、安全試壓的目的！

4、試壓泵廠家設備的安裝調試由供方技術人員7X24小時電話指導。如電話指導不能完成安裝調試，雙方協議供方酌情收取安裝技術人員差旅費用后，我公司可立即派人到需方進行安裝調試。
