電動試壓泵壓力曲線記錄儀的研發平臺

來源：本站 添加時間：2015/11/25 10:30:42

電動試壓泵壓力曲線記錄儀的研發平臺

多樣化的開發平臺，應用于不同場合。

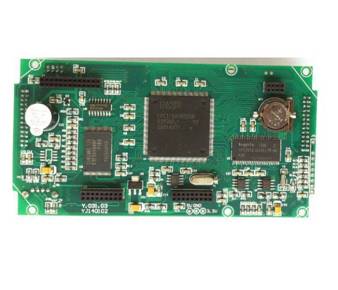

恩智浦推出的集成LCD圖像控制器的ARM Cortex-M3微控制器，是NXP 半導體針對各種高級通訊，

高質量圖像顯示等應用場合而設計的一款具有高集成度，以Cortex-M3 為內核的微控制器，

該微控制器包含有LCD 控制器，10/100 的以太網EMAC，USB 全速Device/Host/OTG 控制器，

CAN 總線控制器，SPI，SSP，IIC,IIS 以及外部存儲控制器EMC 等資源，可選顯示分辨率（最高1024 × 768像素），

支持10.4寸屏、4.3寸屏等，支持高達16位真彩色模式，硬件上帶有多路AD用于支持觸摸屏接口。

特適用于工業控制系統中注重用戶體驗的應用場合。

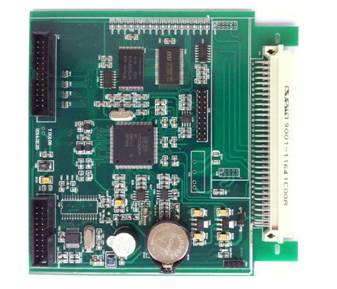

Philips LPC2200系列是基于ARM7TDMI-S的高性能32位RISC微控制器，小型、快速、低能耗、

集成式RISC內核,256KB可在系統中編程的片內Flash和可在應用中編程的16位KB RAM，向量中斷控制器，外部總線控制器，

豐富的外圍接口（ADC,CAN,I2C,SPI），看門狗定時器以及112個通用I/O引腳。該平臺已經存在了十多年之久，并推動了

ARM成為處理器內核領域的主導者。在許多方面，ARM7TDMI都可以稱得上是嵌入式領域的實干家。

在該平臺上，高密集的集成設計，外置大容量NAND Flash、SDRAM、FRAM、LCD獨立控制器以及USB控制器；

該平臺模塊化以及數據總線式的設計，使得該平臺在開發上更易于擴展，都是該平臺嵌入式設計理念的典型應用。

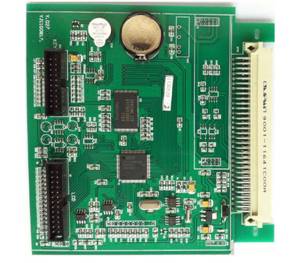

基于LPC1700系列構架的平臺，已成功用于多個產品的應用，豐富的外設功能，支持多種總線，

適用于具有高確定性的實時應用，包括微控制器、汽車車體系統、工業控制系統以及無線網絡和傳感器。

該平臺提供出色的計算性能和對事件的卓越系統響應，同時可以應對低動態和靜態功率限制的挑戰。

該平臺是高度可配置的，可以支持范圍廣泛的實現。目前該平臺多應用于單色液晶儀表，

包括12864、160128等點陣式液晶，多線程任務、大容量Flash以及較高的實時性特點，

使得該平臺在處理工業現場信號采集、數據處理、控制輸出等實時任務時游刃有余，配有RS232/485、CAN總線、USB，

支持微型打印機接口、modbus等常規工業協議，能夠滿足用戶不同的遠傳需求。

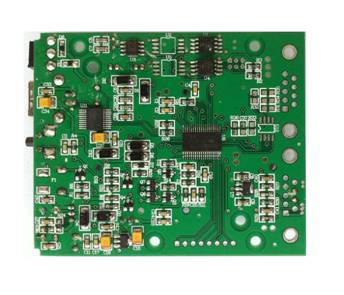

德州公司開發的MSP430平臺是專為超低功耗的便攜式應用開發的。

利用先進的集成電路技術和生產工藝，其功耗已經跨越了毫安級，

單片集成了多通道12bit的A/D轉換，

外圍器件與電路有各種存儲器全部采用功耗極低的VMOS芯片以實現整機極低功耗的目標。

不僅如此，軟件結構也針對低功耗而設計。如從備用模式喚醒MCU 僅需 微秒級。

 其中斷和子程序調用無層次限制，這種豐富的中斷能力減少了系統查詢的需要，

可以方便地設計出中斷程序結構的控制程序。該平臺可靠性能好，適應工業級的運行環境，

適合與做手柄之類的自動控制的設備。我們相信該平臺將會在工程技術應用中得以廣泛應用，

隨著自動控制的高速化和低功耗化，將會得到越來越多人的喜愛。

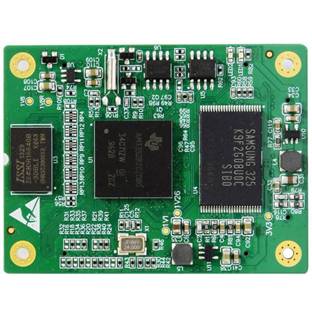

Cortex-A8系列平臺是真正的通訊接口“王”，集成6路UART ( 提供RS-485驅動 )，

支持GPS、GPRS、傳感器、采集模塊等功能擴展。2路CAN總線接口，實現車輛、工業現場控制數據的可靠傳輸。

1路百兆網接口、1路千兆網接口，滿足電網、軍工等特殊環境內外網隔離與雙網冗余的應用需求，同時可通過光纖交換機實現數據高速上傳。

采用24位高精度的數模轉換。
