第 1 章. 電動試壓泵井口裝置氣密封試驗系統

一、           設備名稱：井口裝置氣密封試驗系統

設備型號：A2013-A-5000

數    量：一套

二、           設備用途：

適用于石油天然氣生產的井口裝置、連接裝置及附件、套管懸掛器、油管懸掛器、閥門和節流器的承壓密封性能試驗。

三、           設備功能特點：

1)       采用過濾壓縮空氣作為試壓介質，可以實現1-35Mpa間不同壓力等級的氣密封試驗。

2)       整個試驗過程全部手動遠程單獨控制各個閥門，實現全方位試壓的無人現場。

3)       計算機自動卸壓和手動卸壓雙重卸壓裝置，更加安全可靠。

4)       設備核心部件氣體增壓泵和高壓閥門、管道全部為美國進口產品，安全可靠。

5)       系統自身內置安全閥，當壓力傳感器失效，增壓器不停機時，安全閥自動開啟卸壓。

6)       遠程操作及壓力遠程顯示，操作人員可不進入試壓間就能夠完成試驗系統的起停及壓力觀測；

7)       當氣密封試驗結束后，可直接轉為水密封測試；

8)       高壓出口有截止閥和單向閥，采油樹做水壓時起雙重保護。

四、           設備技術指標

1)       額定工作壓力：1-35MPa

2)       壓縮空氣壓力：0.8≤P≤1MPa

3)       壓縮空氣流量：max2NM3/Min

4)       控制回路數：1路獨立控制

5)       試驗介質：壓縮空氣

6)       壓力測試精度：±0.5% F.S

7)       恒壓精度：±1%F.S

8)       打壓理論計算時間

測試工件容積	預增氣壓力	測試壓力	試壓時間
采油井口20L	0.8MPA	35Mpa	≤ 80  minutes
采油井口20L	1MPA	35Mpa	≤ 65  minutes
采油井口20L	2MPA	35Mpa	≤ 32  minutes
采油井口20L	15MPA	35Mpa	≤ 10  minutes

注：以上打壓時間為理論計算值，實際情況可能有偏差�。�驅動氣源壓力8bar，且流量充足）

五、           系統原理

（原理圖）

設備測試步驟；

1.             設備高壓出口連接到采油樹。

2.             打開預增氣開關10，高壓截止閥18，調節調壓閥4，傳感器14實時記錄輸出壓力，達到試驗壓力，關閉電磁閥6，關閉高壓截止閥18，打開氣控閥12卸壓。

六、           配置清單

序號	名稱	型號/規格	品牌	單位	數量
1	低壓?jiǎn)蜗蜷y	3/8"	FITOK	件	1
2	驅動氣過濾器	1/2",0.8MPa	日本SMC	件	1
3	比例調壓閥	1/2",0-0.8MPa	日本SMC	件	1
4	三通電磁閥	1/2",0.8MPa	日本SMC	件	1
5	壓力表	0-1MPa，1/4NPT	HPT	件	1
6	增壓泵	GBD-30	美國SC	件	1
7	消聲器	3/8"	日本SMC	件	1
8	氣控球閥	6000PSI,3/8"	美國PARKER	件	1
9	手動針閥	30000PSI,3/8"	HIP	件	1
10	高壓過濾器	6000PSI,3/8"	FITOK	件	1
11	高壓?jiǎn)蜗蜷y	20000PSI,3/8"	HIP	件	1
12	電磁閥	1MPa，3/8"	美國PARKER	件	1
13	溢流閥	6000PSI ,1/4"	FITOK	件	1
14	壓力傳感器	0.5級,60MPA	德國WIKA	件	1
15	球閥	1MPa 3/8"	Legris	件	1
16	中壓過濾器	3000PSI, 3/8"	FITOK	件	1
17	中壓壓力表	2.5MPA	HPT	件	1
18	管路及接頭		IVS/HIP	批	1
19	壓力控制柜	碳鋼烤漆	深圳IVS	個	1
20	控制面板	不銹鋼	深圳IVS	個	1

注：且為確保整機性能和交貨期，我公司在生產、調試過程中可能會更換不低于原性能品質的配件。

七、           配置清單

備件清單
序號	名稱	型號/規格	品牌	單位	數量
1	驅動氣過濾器	1/2",0.8MPa	日本SMC	件	2
2	壓力表	0-1MPa，1/4NPT	意大利HPT	件	1
3	氣控球閥	6000PSI,3/8"	美國PARKER	件	1
4	高壓?jiǎn)蜗蜷y	20000PSI,3/8"	美國HIP	件	2
5	中壓壓力表	2.5MPA	意大利HPT	件	1

第 2 章.              安裝、調試及培訓

該系統組成部分涉及到高壓水壓，有任何錯誤安裝或疏忽均會對人身安全造成威脅，現場安裝必須由乙方的技術服務人員進行，有需要時甲方可以提供相關的輔助性幫助。

1)      土建施工(甲方須在現場安裝前完成土建施工)

可以根據甲方試驗場地的實際情況，由雙方技術人員共同協商，提出合理的布局方案，具體的土建設計與施工由甲方負責實施。

2)      系統安裝

機械部分：

①　所有組成設備必須在室內安裝，遠離強腐蝕氣體或液體。

②　驅動空氣管路：用戶需將壓縮氣源接入設備進氣口。

③　增壓系統：增壓系統設備布置在工作間合理位置，便于維護，移動方便。

④　管路：使用硬管線連接，具有安全、可靠等優點，缺點是布置安裝不方便。軟管  線連接  具有簡單、方便等優點，但在使用中應注意其安全性。 根據現場情況，也可以軟、硬管線混合使用，充分發揮其各自的優點

電氣部分：

①　電纜連接：包括通信線、監控電纜線。

②　各組成設備均須可靠接地。

③　安裝完畢正式投入試驗之前必須逐項進行檢查，信號和控制動作正確無誤方可開始試驗。

3)      系統調試及培訓

設備調試：在設備安裝完畢后，進行調試:

① 電氣調試，通電測試，信號測試等需1個工作日；

②增壓系統設備調試等需2個工作日；

③整體調試運行需2個工作日。

設備培訓：分為三個階段

① 在設備安裝階段，對具體設備操作人員進行設備原理，流程，關鍵器件等技術培訓，并對設備安裝過程進行監督。

② 在設備調試階段，對具體設備操作人員進行設備操作培訓，直至可獨立操作。

③ 在設備調試后，對具體設備操作人員進行設備維修與規章培訓；進行考核。

4)      系統驗收

嚴格按照雙方簽訂的技術協議進行設備驗收。

第 3 章.              質量保證及售后服務

1.       乙方提供的技術是可靠和先進的，設備、儀表和材料是全新的，并符合合同規定的要求。

2.       設備到貨后，乙方與用戶代表共同在使用現場開箱驗收。

3.       設備到貨后，整套設備的質量檢驗和系統調試在用戶代表現場監督下進行，并取得用戶方認可。

4.       售后服務承諾：設備質保期為自設備交貨之日起12個月。

5.       在正常使用條件下，該設備保證在工藝和原料方面無缺陷，客戶對從深圳市億威仕流體控制有限公司所購買的全部備件履行保養（正常的易損件的更換以及由甲方自身錯誤操作所造成的損壞不包括在內）。質保期內維修或更換(經測定)不合格部件故障排除時間不超過兩周，保修期外配件供給時間不超過四周；在產品的使用、采購及供貨期間與用戶保持聯系。并可長期提供配件及指導維修工作。

6.       由于甲方原因造成的各項技術指標不能達到合同規定的要求，不在質量保證范圍之內。但乙方有義務幫助甲方解決故障，恢復生產，所發生費用由甲方負責。

7.       整套設備的調試工作由乙方的技術人員負責，甲方人員參加調試并提供必要的幫助。調試過程中要對控制系統中的所有功能進行測試和檢驗并應達到合同規定的技術要求。

8.       整套設備的對產品的試驗按照API等有關國際標準執行。

9.       驗收通過以后，雙方應簽署驗收?qǐng)?bào)告。

10.    驗收標準：整套系統及各部件的驗收以技術協議為準。

第 4 章.              設備參考圖（僅供參考）

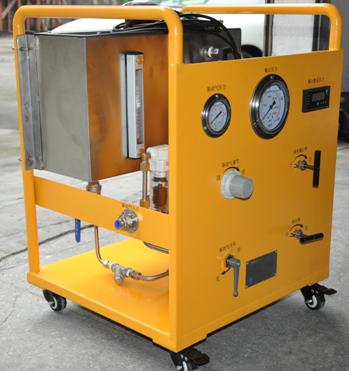

（增壓系統）
