duang電動試壓泵徹底解決壓力泄漏的遠控閥組橫空出世

試壓泵遠控閥組技術方案

一、設備的使用條件：

1、設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用；

2、環境溫度：-5℃~42℃；

3、試驗介質: 水或濃度較低的油類；

4、設計耐壓:80MPa；

5、測試溫度：常溫；

6、壓力測量精度：精準度為滿量程千分之一；

7、本系統采用100MPa精度為FS 0.1%的傳感器；

8、本系統的整體控制精度為FS 0.3-0.5%；

9、電源：AC380/220V,50Hz；

10、相對空氣濕度要求：≤70-90%。

本套設備根據客戶技術要求非標制作：

其中參考試壓泵執行標準：

JB/T9089-1999試壓泵；

JB/T53194電動試壓泵 產品質量分等；

GB-T9234-1997機動往復泵；

GBT 7784-2006 機動往復泵試驗方法。

二、設備配置部分技術參數及詳細功能描述：

設備概述：本設備根據需方技術要求非標制作：

設備主體由3D-SY80MPa型電動試壓泵及遠程控制閥組管匯兩部分組成。其中電動試壓泵及遠程控制閥組管匯可以接入用戶控制系統，也可獨立進行試壓試驗，但只能顯示和控制壓力不能進行數據運算與打印報表。

本系統電動試壓泵安全閥超壓自動起跳和高壓電磁閥遠程卸放壓力以及采用防震電接點壓力表來進行系統限壓安全保護。

三、詳細配置：

注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

二、用戶試壓泵詳細參數：

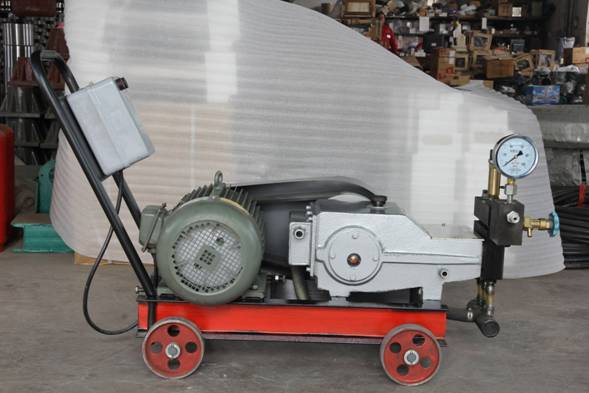

試壓泵部份型號: 3D-SY80MPa電動試壓泵；

技術參數：額定壓力80MPa，額定流量230L/h

試壓泵電機：7.5KW普通電機；

試壓泵控制系統：帶本地手動啟�？刂乒δ芎瓦h(yuǎn)程控制啟停功能。

出口連接端：M22X1.5工作接頭，連接一根兩頭為M22X1.5的內螺紋高壓膠管。

手動卸荷閥：廠家標配；

安全保護閥：廠家標配；

電接點壓力表：1.6級100MPa；

高壓膠管：5米；

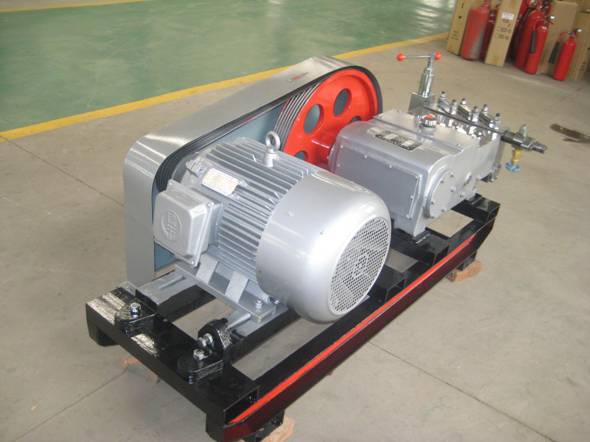

試壓泵部份型號: 3D-SY80MPa電動試壓泵；

技術參數：額定壓力80MPa，額定流量1160L/h

試壓泵電機：30KW普通電機；

試壓泵控制系統：帶本地手動啟�？刂乒δ芎瓦h(yuǎn)程控制啟停功能。

出口連接端：M30X2工作接頭，連接一根兩頭為M30X2的內螺紋高壓膠管。

手動卸荷閥：廠家標配；

安全保護閥：廠家標配；

電接點壓力表：1.6級100MPa；

高壓膠管：5米；

遠程控制閥組技術參數：

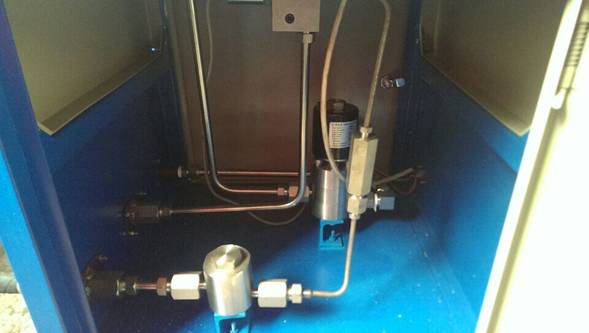

以上為遠程控制閥組內部結構圖片，圖片僅供參考具體請以到貨實物為準。

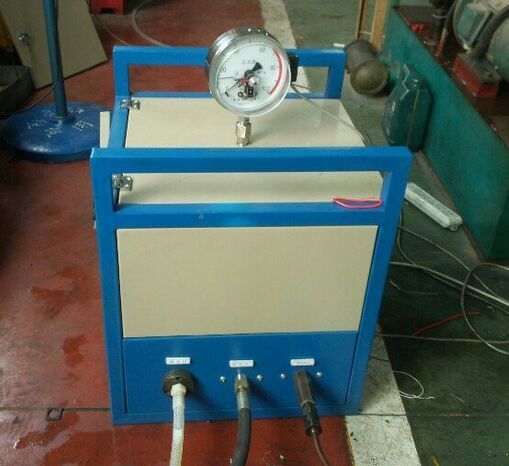

以上為遠程控制閥組整體外觀圖片，圖片僅供參考具體請以到貨實物為準。

遠程控制閥組具體技術參數：

高壓電磁閥：80MPa通徑6，24V輸入，可長時間通電。

高壓單向閥：進口美國HIP，100MPa通徑6

3D-SY230/80MPa配置以下接頭：

遠控閥組壓力進口：M22X1.5工作接頭

遠控閥組壓力出口：M22X1.5工作接頭

遠控閥組泄壓出口：M22X1.5工作接頭

3D-SY1160/80MPa配置以下接頭：

遠控閥組壓力進口：M30X2工作接頭

遠控閥組壓力出口：M30X2工作接頭

遠控閥組泄壓出口：M30X2工作接頭

電接點壓力表、壓力傳感器及電磁閥電源數據線為航空插頭快插自鎖.

1）試壓泵及遠控閥組整機質保期為交貨之日起十二個月（人為破壞及人為不規范操作除外）；但由于本套系統電動試壓泵為需方自備，如需方在使用期間由于電動試壓泵原因造成設備系統故障供方維修需另外收取適當維修費用。

2）試壓泵及遠控閥組的其它連接件、易損件、電器元件等質保期為現場使用六個月（人為破壞及人為不規范操作除外）；

3）在此期間由于供方的原因，造成的質量問題需負責“三包”；費用由供方承擔。超過質保期如發生非正常的設備故障，供方亦應提供及時有效的相關服務。
