“車載移動試壓泵產品”簡介
   根據石油天然氣行業對油氣井現場試壓的規范要求，結合以往我公司生產的現場試壓設備經驗，用戶使用情況反饋及改進建議，在充分考慮野外現場惡劣工作環境因素后，把移動試壓按照使用條件和試壓項目不同設計成為系列產品，以方便用戶選購適宜的產品。

                    車載移動試壓系統MPTS
   “車載移動試壓系統MPTS”產品的設計，充分體現了我公司“以人為本”、“安全第一”、“系統高度集成”的整體設計理念，為用戶提供體貼入微的、完整的、現場試壓解決方案，用戶在購買本系統設備后，不需要額外配備設備和配件，而且使用非常方便，操作員只需要簡便快速地連接幾條管線，就可以完成試壓準備工作，在對應軟件界面上，將試壓參數設定好之后，可以做到試壓過程計算機全自動測控，自動完成試壓過程的全部操作，并自動生成試壓報告。對于車載移動試壓系統中的電氣設備在使用中遇到的幾大技術難題，如：“高抗震車載運輸、適合野外寬溫帶工作、便于井場快速維修”。我公司采用了獨創解決方案，使問題得到解決，其可靠性、穩定性在東北、內蒙、新疆、唐海、四川等惡劣的環境下長達三年的實際驗證和用戶認可。

解決方案簡介：

19`數據采集USB前端箱+19`電氣控制箱+懸浮減震機柜+便攜計算機
    計算機電氣和計算機數據采集控制系統采用了我公司獨創研發的電氣控制箱、懸浮式減震機構。
    “19`數據采集USB前端箱”采用數字式數據 采集控制電路，傳感器信號和數字信號的通過光耦合隔離，16位高精度數字采集控制卡，通過高速USB2.0接口與便攜電腦或筆本電腦通訊。

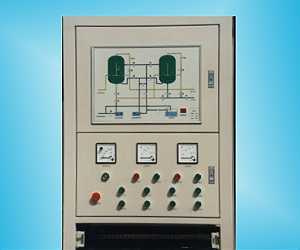

   “19`電氣控制箱”內部采用無觸點控制器件，無電火花、防凝露、高抗震的特點，提高了電氣控制的穩定性和可靠性。
    兩個“19`箱”安裝于特殊設計的懸浮式抗震機柜內，其減震技術指標達到軍品級標準，通過現場惡劣條件下的長期使用，其可靠性和穩定性完全滿足石油天然氣行業要求。
    此外，“19`數據采集USB前端箱”和 “19`電氣控制箱”中電氣控制電路的模塊化設計使得故障判斷簡單、更換方便快速，非常適應于試壓設備故障在現場的快速消除。
    我公司將 “車載移動試壓系統MPTS”按照石油天然氣行業現場試壓作業目的不同分為三個系列：適用于井口設備現場試壓系統MPTS-W（其中包含適合氣井現場試壓的氣驅型移動試壓系統MPTS-W/A和電驅型MPTS-W/E兩個產品），適于二開試壓的現場試壓系統MPTS-S/E，適于完井試壓的現場試壓系統MPTS-F/E。

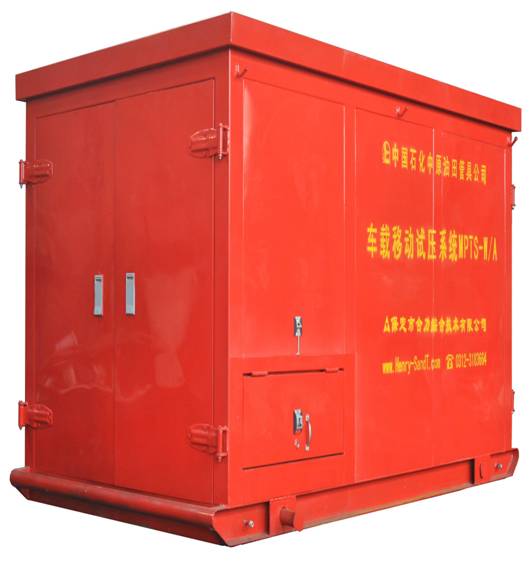

1.車載移動試壓系統MPTS-W——適用于井口設備現場試壓。

由于本產品的電氣采集控制系統的電源是采用低壓直流蓄電池供電，加壓泵又是采用壓縮空氣驅動。所以此產品更適合于氣井的井口設備密封試壓。此產品需要現場提供大流量壓縮空氣動力源。

電驅型MPTS-W/E

電驅型井口設備試壓用系統MPTS-W/E，采用一臺高穩定性的電驅液泵作為加壓泵，再配以高可靠性的液動平板卸荷閥構成完整的加壓卸荷系統。適于沒有壓縮空氣源的現場試壓。

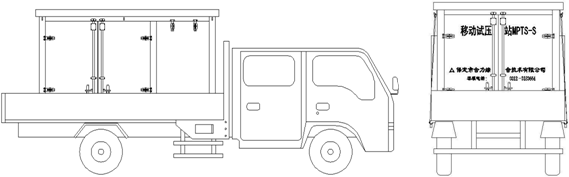

2. 車載移動試壓系統 MPTS- S/E——適用于井口現場二開類型試壓

壓力等級居中（70MPa）,流量較大，滿足一般大流量的試壓要求，全封閉保溫箱式結構。裝載車型要求：

載重>1500KG 車廂尺寸大于：3000mm×1780mm（長×寬）

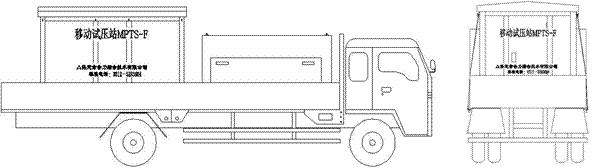

          3. 車載移動試壓系統MPTS-F/E——適用于井口現場完井試壓
        壓力等級低（50MPa）、流量大，完井試壓速度快（升壓時間小于20min）。全封閉保溫箱式結構。裝載車型要求：

載重>8000Kg車廂尺寸大于7000mm×2300mm （長×寬）

   上圖中，汽車前部并排裝載的是3立方米水箱和整裝75千瓦柴油發電機組。

移動式壓系統的輔助設備和維修備品
        為方便用戶，我公司還為MPTS-S/E、 MPTS-F/E兩個系列的產品提供“車載柴油發電機組”(50/70KW)、“外置水箱”（2/3m³），以及“19`電氣控制箱”和常用易耗備品

70KW柴油發電機組照片

3m³外置水箱照片

“便攜式移動試壓產品”簡介

根據石油天然氣行業對油氣井現場試壓的規范要求，結合以往我公司生產的現場試壓設備經驗，用戶使用情況反饋及改進建議，在充分考慮野外現場惡劣工作環境因素后，把移動試壓按照使用條件和試壓項目不同設計成為系列產品，以方便用戶選購適宜的產品。

試壓泵測控儀便攜試壓系統

“試壓泵測控儀MPT”可以為用戶提供一個便攜的試壓解決方案。

用戶可以利用自己現有的“試壓泵”，也可以選購我公司的HLA系列氣驅液體試壓泵，再配以我公司的“試壓泵測控儀MPT”、“專用試壓操控軟件”、“筆記本電腦”、“噴墨打印機”就構建起一個小型的便攜式移動試壓系統。試壓時，通過手動控制試壓泵上的“卸荷閥組”和“控制閥組”，實現加壓控制和卸荷，利用筆記本電腦實現試壓數據的采集記錄，并自動生成試壓報告。

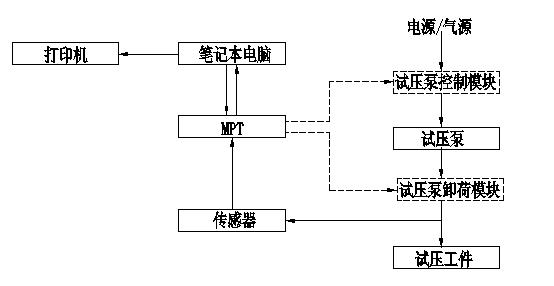

MPT構成便攜式試壓系統示意圖

如果用戶額外選配“試壓泵控制模塊”和“試壓卸荷模塊”（上圖中虛線部分），可以構成一個便攜的自動試壓系統，此時，“筆記本電腦”和“試壓泵測控儀MPT”可以實現試壓過程全自動測控工作，并自動生成試壓報告，而不需要試壓人員的干預。

優點：通過試壓泵測控儀MPT可以方便地構成便攜的試壓系統、造價低，連接簡單，可以充分利用原有設備（如氣動加壓泵、電動加壓泵），提高舊設備的自動化水平。

范圍：適用于一般的試壓工作，可以與常見的氣動加壓泵，電動加壓泵配套。

特點：“試壓泵測控儀MPT”采用USB接口與計算機連接，測控儀整體安裝于便攜的全封閉防水ABS箱內，具有高抗震、耐沖擊、防凝露、重量輕、適應寬溫帶工作的特點。MPT配套“專用試壓軟件”設置簡便、使用靈活，可以在現場生成標準翔實的A4尺幅的試壓報告，報告格式與我公司“HL壓力測控系統”生成的試壓報告格式類似，且具有中英文兩種報告格式。

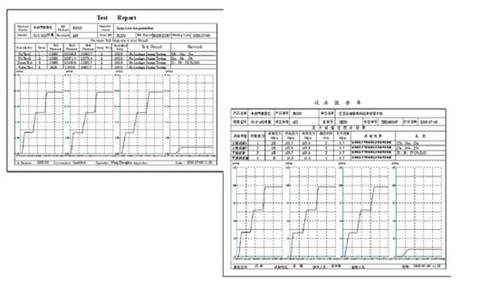

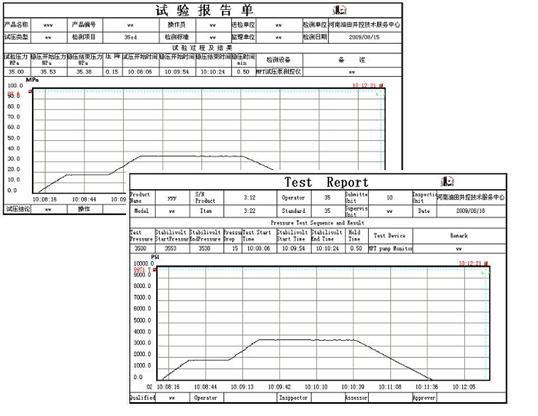

中英文試壓報告樣張

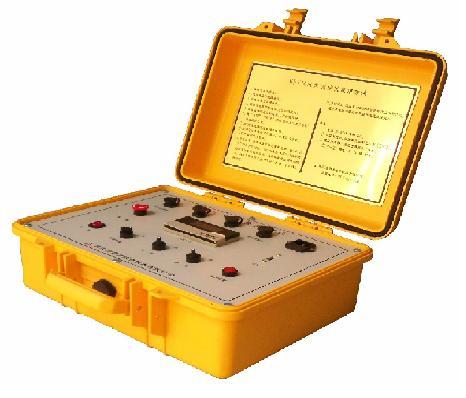

                       試壓泵測控儀MPT

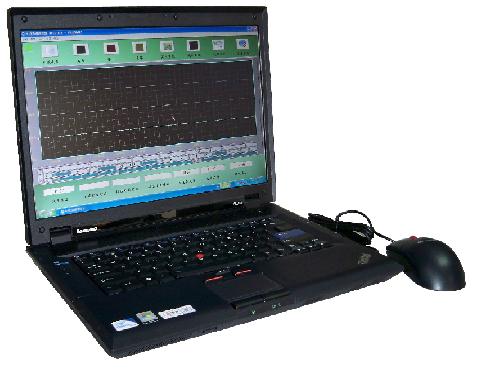

                           便攜式筆記本電腦

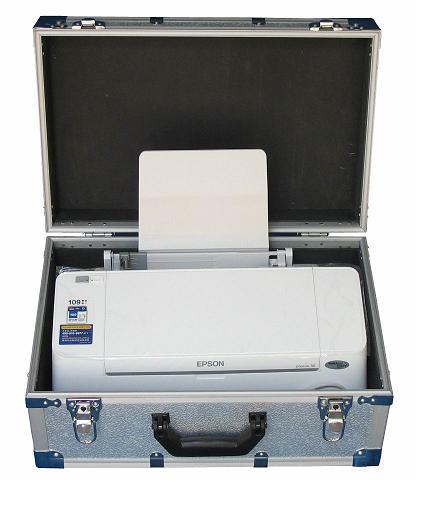

                       配套打印機及配件

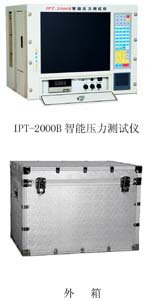

                                     試壓測控產品一覽表

IPPT-2003承壓管壓力綜合測試系統


一、用途

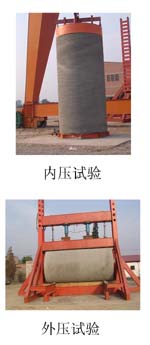

該系統是針對承壓材料進行外壓試驗、內壓試驗及鋼筒壓力試驗進行裂縫載荷、破壞載荷及密封壓力試驗而開發的一套高科技自動化測試系統。試驗完成后自動生成帶有試壓曲線的試驗報告,并存入歷史數據庫中,供日后檢索調閱。
二、主要技術指標
1、內壓壓力等級：0～5MPa；
2、外壓載荷等級：０～１KN/m；
3、采用0.1FS傳感器，數據采集精確，抗干擾，低損耗；
4、采用自動、手動兩種控制方式，插拔式的現場接口，方便快捷；
5、軟件運行環境采用WINDIWS操作系統，運行穩定可靠，操作簡單，并可實現自動編程控制。

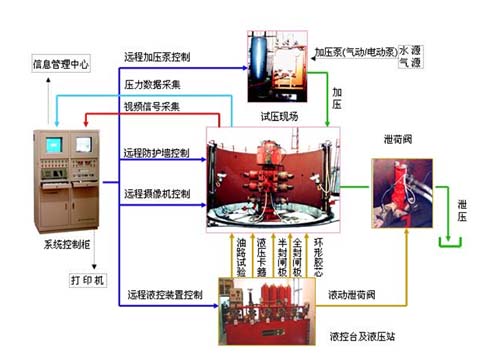

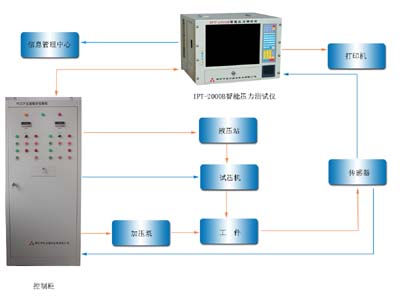

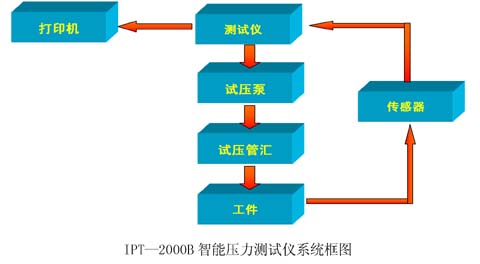

系統組成及原理

三、 產品特點
1、 采用一體化計算機工作站，工業級主板，保證系統性能穩定；
2、 對試驗數據進行實時記錄，并能夠按預定試壓程序自動進行試壓，并自動生成試壓報告；
3、 采用高精度、高穩定度傳感器電源，解決了電源干擾和諧波沖擊等問題；
4、 采用先進的模糊數學控制模型技術，實現軟件濾波，試壓曲線平滑無擾動;
5、 對試驗設備實現集中控制，既節省人力，又解決了異地操作不便的問題；
6、 設有必要的防誤保護措施，降低人為故障率；

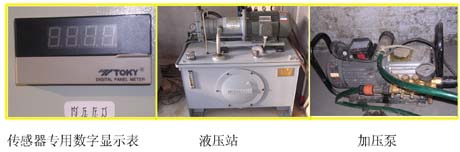

7、 采用傳感器專用數字壓力顯示表及手動控制機構也可實現手動方式下的壓力檢測。

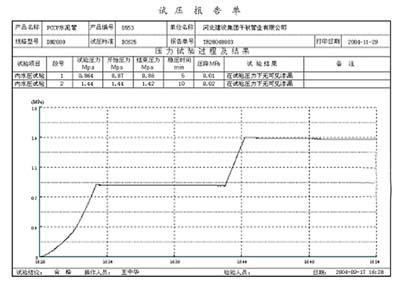

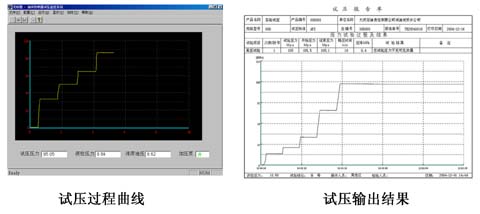

四、試驗輸出結果

五、系統優點
1、配置靈活——快速提升承壓管生產企業檢驗測試裝備水平
2、數據管理符合ISO9001質量管理要求，便于今后事故分析、追溯
