試壓泵有紙記錄儀使用說明書

前言

非常感謝使用本公司生產的有紙記錄儀。

本手冊提供對有紙記錄儀使用時關于安裝、運行操作、參數設計、故障診斷等方面的方法，在使用有紙記錄儀之前，敬請仔細閱讀本手冊并妥善保管在便于隨時翻閱處。

裝箱清單

序號	名稱	單位	數量	備注
1	有紙記錄儀	臺	1
2	說明書	本	1
3	安裝支架（含螺釘）	根	2
4	產品合格證/保修卡	份	1
5	記錄打印紙	卷	4
6	2芯電源線	根		可選配件
7	2芯接線端子	個	n	實物為準
8	3芯接線端子	個	n	實物為準
9	4芯接線端子	個	n	實物為準
10	8芯接線端子	個	n	實物為準
11	12芯接線端子	個	n	實物為準
12	優盤	個		可選配件
13	RS-232C通訊線	根		可選配件
14	RS-232C/485轉換模塊	個		可選配件
15	上位機軟件（光盤）	張		可選配件
注：接線端子數量及規格隨用戶功能配置而變，具體數量及規格請以實物為準

















注意事項

u       本儀表適用于一般工業場合，如有特殊的使用要求請另行設置保護裝置

u       為保證儀表安全工作，請使用額定電壓的供電電源，正確接線，妥善接地，接通電源后，請不要觸摸儀表后部的接線端子，以防觸電　

u       為了您和儀表的安全，請勿帶電安裝

u       本有紙記錄儀是非安防爆產品，切勿在有可燃或爆炸性氣體的環境中使用

u       記錄儀的安裝位置請保證通風順暢　

u       儀表在靠近電源動力線，強電場，強磁場或交流接觸器干擾的場合應采取相應的屏蔽措施　

u       為避免測量誤差，傳感器是熱電偶時，請使用相應的補償導線　傳感器是熱電阻時，要使用三根規格相同而且電阻值小于10Ω的銅導線，否則會造成測量誤差　

u       擦拭儀表外殼時請用干凈軟布，切勿蘸取酒精、汽油等有機溶劑；如果儀表進水，請立即斷電，停止使用　

u       擦拭清洗熱印頭時，取出折紙機構，用軟布或棉花蘸酒精擦洗，沿著熱印頭長度方向輕輕地來回擦拭熱印點，將贓物擦掉

u       為延長儀表的使用壽命，請定期進行保養和維護

u       開箱時如發現儀表因運輸而致的破損，請與廠家聯系　

u       請勿自行維修和拆卸儀器

u       因技術升級而作的更改不再另行通知，請以實物為準

目  錄

一、技術指標------------------------------------------------------------------5

二、接線------------------------------------------------------------------------9

2.1接線端子示意圖-------------------------------------------------9

2.2交流電源輸入接線----------------------------------------------9

2.3輸入/輸出信號接線--------------------------------------------11

2.4繼電器觸點輸出接線------------------------------------------11

2.5變送器配電接線------------------------------------------------12

2.6通訊接口定義及接線------------------------------------------12

三、顯示及記錄方式--------------------------------------------------------13

四、鍵盤功能-----------------------------------------------------------------15

五、組態說明-----------------------------------------------------------------16

    5.1、組態參數顯示順序說明-------------------------------------16

5.2、組態參數過程說明-------------------------------------------17

      1）組態信號類型及關閉測量通道---------------------------17

2）組態小數點位數---------------------------------------------17

3）組態量程范圍------------------------------------------------18

4）組態記錄邊界及關閉通道記錄---------------------------19

5）組態報警閥值及繼電器觸點輸出------------------------20

6）組態報警回差------------------------------------------------22

7）組態線性調整------------------------------------------------23

8）組態濾波時間------------------------------------------------24

9）組態走紙速度------------------------------------------------24

10）組態記錄標尺----------------------------------------------25

11）組態自動打印測量數據時間間隔----------------------26

12）組態日期和時間-------------------------------------------26

13）組態打印深度----------------------------------------------28

14）組態儀表地址----------------------------------------------28

15）組態波特率-------------------------------------------------29

16）組態通訊格式----------------------------------------------29

六、儀表結構、安裝、維護及服務指南-------------------------------30

七、故障分析及排除-------------------------------------------------------33

八、附加/定制功能說明---------------------------------------------------34

一、技術指標

n        顯示

精度： 數字顯示：±0.2% F.S.

    記錄精度：±0.2% F.S.

（注：熱電偶應去掉冷端誤差）

n        處理器

    采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現信號采集、記錄、顯示和報警

n        存儲模塊

   采用串行FRAM存儲芯片存貯系統配置參數等關鍵信息

n        輸入功能      輸入規格：全隔離萬能輸入，最大支持10路模擬量輸入

    電壓輸入： 0-20mV、0-100mV、1-5V、0-5V（0-10V輸入需在訂貨時注明，0-10V輸入時替代原0-5V量程代碼且此通道不再支持其他信號類型輸入）

    電流輸入：0-10mA、4-20mA、0-20mA

    電阻輸入：Res

    熱電阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三線電阻平衡，引線電阻<10Ω）

熱電偶：S、B、K、T、R、E、N、J

輻射高溫計：F1、F2

鎢錸：WRe3-25、WRe5-26

注：其它輸入信號（如開關量輸入（DI）、脈沖量輸入（PI））或分度號（如PT1000）需在訂貨時注明

量程代碼及測量范圍:  各種熱電偶、熱電阻、標準電壓及電流等輸入信號量程代碼及測量范圍見下表一。

表一

輸入信號類型		量程代碼	測量范圍
電 流	0～10mA	01	0～10mA
	4～20mA	02	4～20mA
	0～20mA	04	0～20mA
電 壓	0～20mV	11	0～20mV
	0～100mV	13	0～100mV
	0～5V（或0~10V）	14	0～5V（或0~10V）
	1～5V	15	1～5V
熱 電 阻	Pt100	21	-99.9～850.0 °C
	Cu100	22	-50.0～150.0 °C
	Cu50	23	-50.0～150.0 °C
	BA1	25	-99.9～650.0 °C
	BA2	26	-99.9～650.0 °C
	G53	27	-50.0～150.0 °C
電阻	Res	24	0～400Ω
熱 電 偶	T	31	-40.0～400.0  °C
	E	32	-148～1000  °C
	K	33	-148～1370  °C
	S	34	-50～1760  °C
	B	35	250～1820  °C
	J	36	-148～1200  °C
	R	37	-50～1680  °C
	N	38	-148～1300  °C
	F1	39	400～1200  °C
	F2	40	700～2000  °C
	WRe3-25	41	0～2320  °C
	WRe5-26	42	0～2320  °C
關閉通道		00	該通道關閉

n        輸出功能

    配電輸出：支持變送器隔離配電+24VDC，配電＜30mA（最大負載能力可定制），支持其他規格隔離配電（如12VDC、5VDC配電輸出）

繼電器報警輸出：最多支持6路繼電器報警輸出，觸點容量1A@220VAC/1A@30VDC，可組態上上限、上限、下限、下下限報警

    變送輸出：最多支持4路通道標準電流【4-20mA】變送輸出，負載能力750Ω（最大），方便顯示儀表或DCS/PLC的采集，實現信號的長距離傳輸（最大路數可定制）



輸出信號類型		量程代碼	測量范圍
電流	AO	92	4～20mA
關閉通道		00	該通道關閉

n        通訊功能

通訊接口：提供RS232C或RS485兩種通訊接口供用戶選擇，支持Modbus RTU協議，波特率----（4800、9600、19200、38400、57600）

n        打印功能

分布范圍：在100mm范圍內含800個熱印點

打印類型：曲線趨勢和測量數據

走紙速度：10 mm/h到1990mm/h可設

打印深度：0-3可選，數值越大打印越深

n        供電電源

    供電電源：100~240VAC（額定電源電壓220VAC），50/60HZ交流電源供電



n        保護功能

    斷電保護：內置存儲器保護參數，斷電后永久保存

    時鐘保護：集成硬件時鐘，掉電后也能準確運行

n        誤差精度

    熱電偶冷端補償誤差： ±2℃

時鐘誤差： ±2 秒/天

n        工作環境（禁止在易燃、腐蝕性環境下工作）

環境溫度： 0～50℃（避免日光直曬）

相對濕度： 0～85%R.H（無凝結）

n        儀表凈重

凈重：≤3.5Kg

n        儀表尺寸

外部尺寸：

148*148*205mm

開孔尺寸：

138*138+1mm

                                       集裝表開孔間距：

                                           X軸：最小170mm

                                           Y軸：最小180mm



注：技術指標為本系列儀表通用指標，功能配置請以實物為準。

二、接線

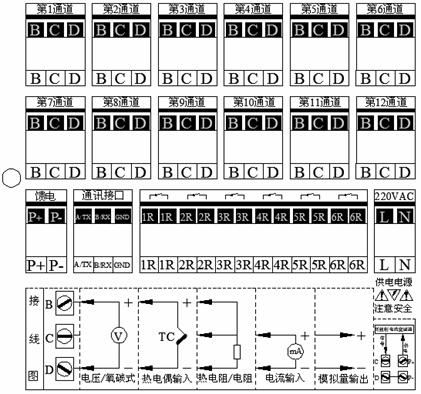

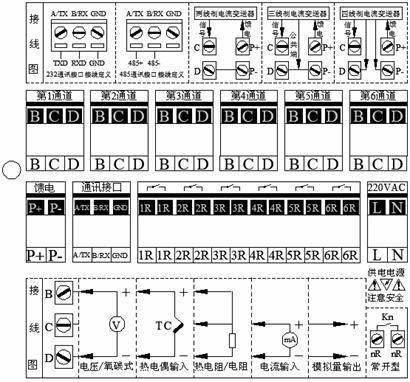

n        接線端子示意圖

圖2.1-1  6通道版接線圖

注：請斷電后按接線圖正確接線，禁止帶電安裝。

圖2.1-2  12通道版接線圖

n        交流電源輸入接線

圖2.2

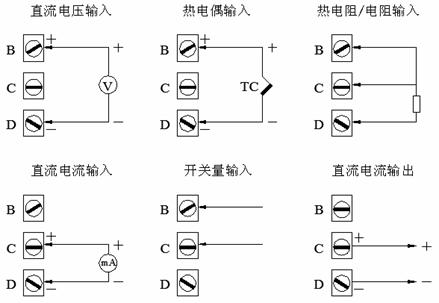

n        輸入/輸出信號接線

注：請按照正確的接線方式接線，開關量輸入為附加定制功能，如有需要請?jiān)谟嗀洉r(shí)注明。

圖2.3

n        繼電器觸點輸出接線

圖2.4

注：n=1,2,3,4,5,6（含常開常閉型輸出時n最大為4路）, 接線導線截面積：0.5～2.5mm²，轉矩：50Nm，出廠默認為常開型輸出方式。

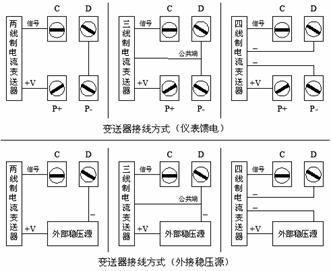

n        變送器配電接線

圖2.5

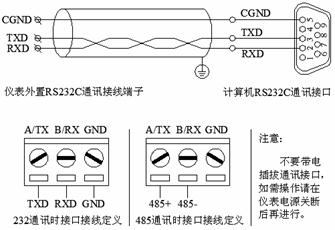

n        通訊接口定義及接線

圖2.6

三、顯示及記錄方式

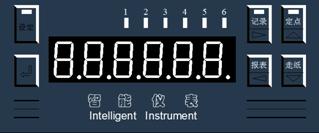

n        儀表面板

圖3.1

n        顯示方式

µ在測量狀態下，顯示通道號和測量值。

    µ在設定狀態下，顯示設定內容。

    µ在通道全部關閉時，顯示實時時間。

µ六個指示燈為繼電器動作號碼提示燈

n        記錄方式

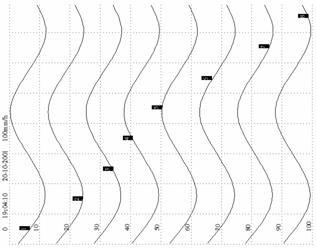

µ打印記錄曲線 （記錄狀態，記錄指示燈亮）

圖3.2

µ打印設定參數 （在記錄指示燈滅時，按【報表鍵】）

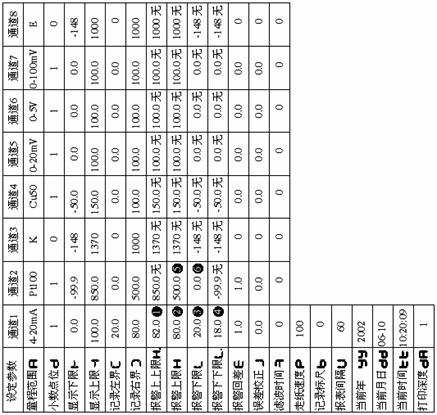

圖3.3

µ打印測量值數據 （在記錄指示燈亮?xí)r，按【報表鍵】）

圖3.4

四、鍵盤功能

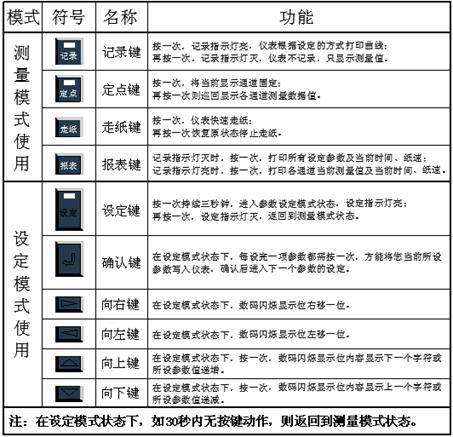

n        鍵盤功能

圖4.1

本儀表共有六個使用按鍵，其中分測量模式使用和設定模式使用，測量模式狀態下共有四個操作按鈕，設定模式狀態下則有六個操作按鈕，具體按鍵功能參見上圖標，在設定模式狀態下，如30秒內無按鍵動作，本儀表自動返回到測量模式狀態。

五、組態說明

n        組態參數顯示順序說明

1 2 3 4 5 6 7 8 9 A�� 通道號 （10路）	量程范圍				��00�薄���99��
	小數點位					0 ～ 3
	顯示下限	-1～9 �蔼躬躬�	［0 1 2 3 4 5 6 7 8 9］
	顯示上限
	記錄左邊界
	記錄右邊界
	報警上上限
	報警上限
	報警下限
	報警下下限
	報警回差				0.0�啊���9.9
	誤差校正	-或0	000�啊���999
	濾波時間				00�啊���99
��	走紙速度		0010～1990�筸m/h
��	記錄標尺					0 ～ A
��	打印時間間隔	�蔼�0000�啊��躬�9999�狗昼�
��       年份		��2		0	00～99��
��      日期		月      01�薄�12��			日        01～31��
��      時間		時      00�啊�23��			分        00～59��
��    打印深度						0 ～ 3
儀表地址				001～127
��    波特率						0 ～ 5
通訊格式					E/n/o	1 ～ 2

n        組態參數過程說明

在設定模式狀態下，用戶通過組態來確定各通道量程、記錄范圍、報警相關、誤差校正、濾波時間及走紙速度、記錄標尺選擇、報表打印時間間隔、當前時間、打印深度、儀表地址、波特率、通訊格式等等參數。

1)組態量程范圍及關閉測量通道
    本表共有26種輸入信號類型，通過編碼方式供用戶任意選擇，具體信號類型量程代碼詳見【表一】。通過組態該項參數，實現輸入信號的正常測量和顯示、記錄。信號類型的提示符是：。

關閉某一測量通道時，只需將其通道的信號類型設定為00即可。

例一：將第一通道的量程范圍組態為4～20mA信號。
具體操作：首先查【表一】確定信號類型代碼是02，然后

按【設定鍵】三秒鐘進入設定模式狀態，此時第一位數碼管閃爍顯示1

按【向右鍵】使第二位數碼管閃爍，按【向上鍵】使其顯示

按【向右鍵】使第五位數碼管閃爍，按【向上鍵】使其顯示0
按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示2

最終顯示：



此時按【確認鍵】，儀表自動保存已組態內容。

繼續以下操作或按【設定鍵】退出設定模式狀態。

2)組態小數點位數

小數點位數的提示符是：，在組態量程范圍前，先組態小數點位數。小數點位數組態代碼范圍是0～3，其含義是0對應個位〔第六位數碼管〕，1對應十位〔第五位數碼管〕，2對應百位〔第四位數碼管〕，3對應千位〔第三位數碼管〕。從例二中我們看到顯示范圍是0.0～100.0°C，小數點位數為1位，即第五位數碼管上顯示，其對應代碼是1。故按以下操作進行小數點位數組態。

     按【設定鍵】三秒鐘進入設定模式狀態，此時第一位數碼管閃爍顯示1

     按【向右鍵】使第二位數碼管閃爍，按【向上鍵】使其顯示��

     按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示1



最終顯示：

     此時按【確認鍵】，儀表自動保存已組態內容。

繼續以下操作或按【設定鍵】退出設定模式狀態。

 3)組態顯示范圍

    顯示范圍分為顯示下限和顯示上限，其提示符是：和。顯示下限與量程范圍下限下限對應，顯示上限與量程范圍上限對應，通過對顯示范圍的組態可以實現輸入信號的顯示和標度變換功能。

注意：輸入信號為電流、電壓時需要設定顯示范圍，并可設定小數點位置。輸入信號為熱電偶、熱電阻時不需設定顯示范圍。

例二：第一通道的量程范圍為4～20mA，顯示范圍是0.0～100.0°C。

具體操作：組態量程范圍見【例一】，在此基礎上繼續以下操作。

①組態顯示下限

 按【向上鍵】使第二位數碼管閃爍顯示  ��
 按【向右鍵】使第三位數碼管閃爍，按【向上鍵】使其顯示0

按【向右鍵】使第四位數碼管閃爍，按【向上鍵】使其顯示0

按【向右鍵】使第五位數碼管閃爍，按【向上鍵】使其顯示0
 按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示0



最終顯示：


此時按【確認鍵】，儀表自動保存已組態內容。

②組態顯示上限
     按【向上鍵】使第二位數碼管閃爍顯示  ��
     按【向右鍵】使第三位數碼管閃爍，按【向上鍵】使其顯示1
     按【向右鍵】使第四位數碼管閃爍，按【向上鍵】使其顯示0
     按【向右鍵】使第五位數碼管閃爍，按【向上鍵】使其顯示0
     按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示0��
     最終顯示：


     此時按【確認鍵】，儀表自動保存已組態內容。
     繼續以下操作或按【設定鍵】退出設定模式狀態。

4)組態記錄邊界及關閉通道記錄

記錄邊界分為記錄左邊界和記錄右邊界，其提示符是：和。記錄左邊界與記錄紙的零點對應，記錄右邊界與記錄紙的100%刻度處對應，通過對記錄邊界的設定，可實現輸入信號曲線的實時記錄和曲線遷移功能，避免重要曲線間的相互干擾。

關閉某一通道記錄，只需將其通道的左邊界和右邊界設定為相同值即可。

例三：第一通道的量程范圍為4～20mA，顯示范圍為0.0～100.0°C；記錄范圍是20.0～80.0°C。
具體操作：組態量程范圍見【例一】，組態顯示范圍見【例二】，在此基礎上繼續以下操作。

  ①組態記錄左邊界
     按【向上鍵】使第二位數碼管閃爍顯示  ��
     按【向右鍵】使第三位數碼管閃爍，按【向上鍵】使其顯示0

��   按【向右鍵】使第四位數碼管閃爍，按【向上鍵】使其顯示2

     按【向右鍵】使第五位數碼管閃爍，按【向上鍵】使其顯示0
     按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示0     ��

最終顯示：

     此時按【確認鍵】，儀表自動保存已組態內容。

   ②組態記錄右邊界
     按【向上鍵】使第二位數碼管閃爍顯示  ��
     按【向右鍵】使第三位數碼管閃爍，按【向上鍵】使其顯示0

��   按【向右鍵】使第四位數碼管閃爍，按【向上鍵】使其顯示8

按【向右鍵】使第五位數碼管閃爍，按【向上鍵】使其顯示0
     按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示0


最終顯示：


     此時按【確認鍵】，儀表自動保存已組態內容。
     繼續以下操作或按【設定鍵】退出設定模式狀態。

5)組態報警閥值及繼電器觸點輸出
    本儀表報警組態含報警上上限、報警上限、報警下限、報警下下限，其提示符分別是：、、、 。本儀表最多可支持六路繼電器供用戶任意組合使用（1-6個觸點分別對應6個繼電器）。

例四：第一通道的量程范圍為4～20mA，顯示范圍為0.0～100.0°C；，記錄范圍是20.0～80.0°C。報警上上限為82.0°C，1號繼電器輸出。報警上限為80.0°C，2號繼電器輸出。報警下限為20.0°C，3號繼電器輸出。報警下下限為18.0°C，4號繼電器輸出。

具體操作：組態量程范圍見【例一】，組態顯示范圍見【例二】，組

態記錄范圍見【例三】，在此基礎上繼續以下操作。

①組態報警上上限
     按【向上鍵】使第二位數碼管閃爍顯示 ��
     按【向右鍵】使第三位數碼管閃爍，按【向上鍵】使其顯示0

按【向右鍵】使第四位數碼管閃爍，按【向上鍵】使其顯示8
     按【向右鍵】使第五位數碼管閃爍，按【向上鍵】使其顯示2

按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示0

按【向右鍵】使數碼管上方繼電器輸出指示燈閃爍
     按【向上鍵】使1號繼電器指示燈閃爍

Œ


最終顯示：


 此時按【確認鍵】，儀表自動保存已組態內容。

   ②組態報警上限
     按【向上鍵】使第二位數碼管閃爍顯示  ��

  按【向右鍵】使第三位數碼管閃爍，按【向上鍵】使其顯示0

按【向右鍵】使第四位數碼管閃爍，按【向上鍵】使其顯示8
     按【向右鍵】使第五位數碼管閃爍，按【向上鍵】使其顯示0

按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示0

按【向右鍵】使數碼管上方繼電器輸出指示燈閃爍
     按【向上鍵】使2號繼電器指示燈閃爍
                                        


最終顯示：



此時按【確認鍵】，儀表自動保存已組態內容。

③組態報警下限
     按【向上鍵】使第二位數碼管閃爍顯示  ��

  按【向右鍵】使第三位數碼管閃爍，按【向上鍵】使其顯示0

按【向右鍵】使第四位數碼管閃爍，按【向上鍵】使其顯示2
     按【向右鍵】使第五位數碼管閃爍，按【向上鍵】使其顯示0

按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示0

按【向右鍵】使數碼管上方繼電器輸出指示燈閃爍
     按【向上鍵】使3號繼電器指示燈閃爍
                                           Ž


最終顯示：



此時按【確認鍵】，儀表自動保存已組態內容。

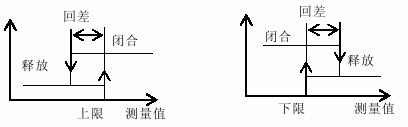

回差      閉合                  釋放              下限       測量值

④組態報警下下限
     按【向上鍵】使第二位數碼管閃爍顯示 ��

  按【向右鍵】使第三位數碼管閃爍，按【向上鍵】使其顯示0

按【向右鍵】使第四位數碼管閃爍，按【向上鍵】使其顯示1
     按【向右鍵】使第五位數碼管閃爍，按【向上鍵】使其顯示8

按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示0

按【向右鍵】使數碼管上方繼電器輸出指示燈閃爍
     按【向上鍵】使4號繼電器指示燈閃爍
                                                   



最終顯示：


     此時按【確認鍵】，儀表自動保存已組態內容。

繼續以下操作或按【設定鍵】退出設定模式狀態。

注：報警必須遵循以下原則：量程下限≤報警下下限≤報警下限＜報警上限≤報警上上限≤量程上限。每個通道最多可占用四個觸點。同一個報警觸點可以同時被不同的通道占用。此時觸點狀態（結果）與報警狀態（條件）的關系是邏輯“或”的關系。比如，將某兩個通道的報警都選為觸點1，則只要這兩個通道中有一個通道發生報警時，觸點1就會動作。

6)組態報警回差

   為防止當信號在報警閥值附近振蕩時，繼電器頻繁動作，它可以為報警的發生值和解除值設定一個差值（滯后），其提示符是：��

   具體作用如下： 測量值達到報警值時，繼電器立即閉合，但回到報警值時報警不會立即消除，要等到繼續回落到一定值時才消除報警。使繼電器觸點釋放。

例五：第一通道回差組態為5.0%，上限報警為80.0°C，下限報警為20.0°C，量程范圍為0~100，則當發生了上限報警以后，儀表在測量值小于80-100*5%=75時，才撤銷此次報警，同理，當發生了下限報警以后，儀表在測量值大于20+100*5%=25時，才撤銷此次報警。

具體操作：組態量程范圍見【例一】，組態顯示范圍見【例二】，組

態記錄范圍見【例三】，組態報警閥值及繼電器輸出觸點見【例四】，

在此基礎上繼續以下操作。

    按【向上鍵】使第二位數碼管閃爍顯示 ��
    按【向右鍵】使第三位數碼管閃爍，按【向上鍵】使其顯示0
    按【向右鍵】使第四位數碼管閃爍，按【向上鍵】使其顯示0
    按【向右鍵】使第五位數碼管閃爍，按【向上鍵】使其顯示5
    按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示0��

    最終顯示：

此時按【確認鍵】，儀表自動保存已組態內容。

繼續以下操作或按【設定鍵】退出設定模式狀態。

7)組態誤差校正：

    本儀表允許用戶校正顯示值的偏差值，顯示值=測量值+校正值，一般情況下，應將校正值設置為0。誤差最大校正范圍是–99.9°C ～ 99.9 °C。其提示符是：��

例六：假設對第一通道進行誤差校正為正1 . 5 °C或?yàn)樨?fù)1 . 5 °C

具體操作：

    按【設定鍵】三秒鐘使儀表進入設定狀態，此時第一位數碼管閃爍1

    按【向右鍵】使第二位數碼管閃爍，按【向上鍵】使其顯示  ��

按【向右鍵】依次設定后四位數碼管為誤差校正值。

調整為正1 . 5 °C時 , 則組態顯示為:

    調整為負1 . 5 °C時 , 則組態顯示為：



此時按【確認鍵】，儀表自動保存已組態內容。

繼續以下操作或按【設定鍵】退出設定模式狀態。

8)組態濾波時間

濾波時間的設置有助于提高信號的平滑程度，其范圍為0-99秒，濾波時間越長信號越平滑但響應越慢，其提示符是   ，計算方法為

例七：假設對第一通道進行濾波組態為05秒。

具體操作：

按【設定鍵】三秒鐘使儀表進入設定模式狀態，此時第一位數碼管閃爍1

按【向右鍵】使第二位數碼管閃爍，按【向上鍵】使其顯示

按【向右鍵】依次設定后四位數碼管為濾波時間值。

最終顯示：

此時按【確認鍵】，儀表自動保存已組態內容。

繼續以下操作或按【設定鍵】退出設定模式狀態。

9)組態走紙速度
    走紙速度的提示符是。本儀表走紙速度范圍是0010～1990mm/h，用戶組態時只需輸入所需走紙速度對應的數字(一般為整十即可)。在記錄紙上每隔100mm打印一次當前走紙速度。

例八：若將走紙速度設為100mm/h。

具體操作：

    按【設定鍵】三秒鐘進入設定模式狀態，此時第一位數碼管閃爍，

多次按【向上鍵】使其顯示  ��
    按【向右鍵】使第三位數碼管閃爍，按【向上鍵】使其顯示0

按【向右鍵】使第四位數碼管閃爍，按【向上鍵】使其顯示1
    按【向右鍵】使第五位數碼管閃爍，按【向上鍵】使其顯示0
    按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示0



最終顯示：

此時按【確認鍵】，儀表自動保存已組態內容。

繼續以下操作或按【設定鍵】退出設定模式狀態。

10)組態記錄標尺

    記錄標尺的提示符為：，可設定的數值為0～A。其中0表示以0～100的刻度為記錄標尺，1～A表示以對應通道的記錄邊界為記錄標尺。記錄標尺在記錄紙上每隔100mm打印一次。

例九：選擇第一通道記錄邊界[20.0～80.0]為記錄標尺為：

具體操作：

按【設定鍵】三秒鐘進入設定模式狀態，此時第一位數碼管閃爍，

多次按【向上鍵】使其顯示

按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示1

則表示本記錄儀以第一通道的記錄邊界20.0～80.0的刻度作為記錄標尺；選擇其他通道記錄邊界為記錄標尺時以此類推。

最終顯示：

此時按【確認鍵】，儀表自動保存已組態內容。

繼續以下操作或按【設定鍵】退出設定模式狀態。

11)組態自動打印測量數據時間間隔

自動打印測量數據時間間隔的提示符為：。本儀表記錄方式有三種：純曲線記錄；純測量數據記錄；曲線和測量數據混合記錄。
  ①純曲線記錄：將走紙速度組態為0010～1990之間的任意值，測量數據打印時間間隔組態為0000，此后儀表將按用戶組態設定的走紙速度進行純曲線記錄。
  ②純測量數據記錄：將走紙速度組態為0000，測量數據打印時間間隔組態為0000～9999之間的任意值，此后儀表將按用戶組態設定的測量數據打印時間間隔進行純測量數據記錄。

③曲線和測量數據混合記錄：將走紙速度組態為0010～1990之間的任意值，測量數據打印時間間隔設為0000～9999之間的任意值，此后儀表將按用戶組態設定的走紙速度和測量數據打印時間間隔進行曲線和測量數據混合記錄。

例十：測量數據打印時間間隔設為3小時進行曲線和測量數據混合記錄。
具體操作：將測量數據打印時間間隔3小時換算成180分鐘
    按【設定鍵】三秒鐘進入設定模式狀態，此時數碼管第一位閃爍，

多次按【向上鍵】使第一位數碼管顯示 ��
    按【向右鍵】使第三位數碼管閃爍，按【向上鍵】使其顯示0

按【向右鍵】使第四位數碼管閃爍，按【向上鍵】使其顯示1
    按【向右鍵】使第五位數碼管閃爍，按【向上鍵】使其顯示8

按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示0��

最終顯示：



此時按【確認鍵】，儀表自動保存已組態內容。

繼續以下操作或按【設定鍵】退出設定模式狀態。

12)組態日期和時間
    日期和時間提示符是、和，分別表示年、月、日和時、分，在記錄紙上每隔100mm打印一次當前日期和時間，集成時鐘即使掉電也能準確運行。

例十一：日期2002年6月10日, 時間10時20分
具體操作：

按【設定鍵】三秒鐘進入設定狀態，此時第一位數碼管閃爍，

多次按【向上鍵】使第一位和第二位閃爍顯示 �吉�

『第三、四位數碼管不考慮』

按【向右鍵】使第五位數碼管閃爍，按【向上鍵】使其顯示0
按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示2
此時按【確認鍵】, 第三、四位數碼管自動轉換成20 �勃�

最終顯示：

儀表自動保存已組態內容。

以上完成后，第一、二位數碼管閃爍, 按【向上鍵】使其顯示

按【向右鍵】使第三位數碼管閃爍，按【向上鍵】使其顯示0按【向右鍵】使第四位數碼管閃爍，按【向上鍵】使其顯示6
按【向右鍵】使第五位數碼管閃爍，按【向上鍵】使其顯示1

按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示0

最終顯示：

此時按【確認鍵】，儀表自動保存已組態內容。

以上完成后，第一、二位數碼管閃爍,按【向上鍵】使其顯示按【向右鍵】使第三位數碼管閃爍，按【向上鍵】使其顯示1按【向右鍵】使第四位數碼管閃爍，按【向上鍵】使其顯示0
按【向右鍵】使第五位數碼管閃爍，按【向上鍵】使其顯示2

按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示0

最終顯示：
此時按【確認鍵】，儀表自動保存已組態內容。

繼續以下操作或按【設定鍵】退出設定模式狀態。

13)組態打印深度

    打印深度數值越大打印越深，范圍是：0～3。提示符是：��

例十二：我們將打印深度設定為2，具體操作：

按【設定鍵】三秒鐘進入設定模式狀態，此時數碼管第一位閃爍，多次按【向上鍵】使第一位和第二位數碼管顯示

按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示2

最終顯示：

此時按【確認鍵】，儀表自動保存已組態內容。

繼續以下操作或按【設定鍵】退出設定模式狀態。

14)組態儀表地址【通訊時需與上位機設置一致，需先開通通訊功能】

地址是在儀表組成網絡時用以區別的，它是儀表在網絡中的標

識。上位機軟件以此來訪問儀表；同一個通訊網絡中本機地址可在001～127間設置，不可重復。其提示符是：��

例十三：若將儀表與上位機通訊的地址設定為001，具體操作：

按【設定鍵】三秒鐘進入設定模式狀態，此時數碼管第一位閃爍，多次按【向上鍵】使第一二位數碼管顯示

按【向右鍵】使第四位數碼管閃爍，按【向上鍵】使其顯示0

按【向右鍵】使第五位數碼管閃爍，按【向上鍵】使其顯示0

按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示1

最終顯示：

此時按【確認鍵】，儀表自動保存已組態內容。

繼續以下操作或按【設定鍵】退出設定模式狀態。

15)組態波特率【通訊時需與上位機設置一致，需先開通通訊功能】

波特率即調制速率，范圍是：0～5，其中0表示1200, 1表

示4800, 2表示9600, 3表示19200, 4表示38400, 5表示57600 。其提示符是：��

例十四：若將儀表與上位機通訊的波特率設定為19200，具體操作：

按【設定鍵】三秒鐘進入設定模式狀態，此時數碼管第一位閃爍，多次按【向上鍵】使第一二位數碼管顯示

按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示3

最終顯示：

此時按【確認鍵】，儀表自動保存已組態內容。

繼續以下操作或按【設定鍵】退出設定模式狀態。

16)組態通訊格式【通訊時需與上位機設置一致，需先開通通訊功能】

包含校驗位、停止位等通訊格式（數據位8位固定），其中校驗位E為偶校驗，o為奇校驗，n為無校驗；停止位為1或2。通訊格式的提示符是：��

例十五：若將儀表與上位機的通訊格式設定為奇校驗位、2位停止位，具體操作：

按【設定鍵】三秒鐘進入設定模式狀態，此時數碼管第一位閃爍，多次按【向上鍵】使第一二位數碼管顯示

按【向右鍵】使第五位數碼管閃爍，按【向上鍵】使其顯示o

按【向右鍵】使第六位數碼管閃爍，按【向上鍵】使其顯示2

最終顯示：

此時按【確認鍵】，儀表自動保存已組態內容。

繼續以下操作或按【設定鍵】退出設定模式狀態。

六、儀表結構、安裝與維護及服務指南

n        結構特點

   儀表的結構由外殼和機芯組成，機芯又包括折紙機構、走紙減速機構和熱印機構等。為了便于更換記錄紙，折紙機構設計成可搖出的形式。更換記錄紙時，向下壓住定位片，折紙機構會自動彈出。

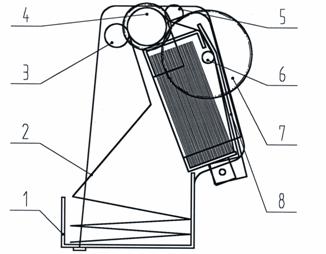

1. 折紙架    2. 記錄紙    3. 導紙算珠    4. 膠輥

5. 導紙杠    6. 導紙杠    7. 齒輪        8. 壓紙板

圖6.1

n        安裝方法

   本儀表為盤裝儀表，具體安裝方法如下：

Œ將儀表輕輕送入表盤開孔，使其緊貼儀表盤。

從儀表盤后，將儀表的兩個安裝架嵌入儀表外殼的上下兩組孔中。

Ž用合適的螺絲刀旋緊兩個安裝架上的長螺桿，本機即可固定在表盤上。

由于維修需拆下本機，只需反向旋轉螺桿取下安裝架，即可輕拉出儀表，請勿受力過重，避免損壞殼體防氧化層。

n        換紙方式[見圖示6.1]

  Œ 取下折紙機構，將其放在平穩的桌面上。*折紙機構不要磕碰。

 用手將件8【壓紙板】向外側搬動，放入一疊新紙。

  Ž 將紙的一端抽出幾折, 繞過件6【導紙杠】, 塞入件5【導紙杠】

與件4【膠輥】的空隙，轉動件4使紙導出，將紙均勻地包裹

在件4上*這時紙的熱印面應朝上。

   用手將抽出的紙塞入件4【膠輥】, 件3【導紙算珠】之間。

     *這時紙的折線應盡可能的平行于件4的軸線

   用手搬動件7【齒輪】, 使紙均勻地向下導入, 自然折疊。

     *這時紙的折疊方向一定是其原來的折疊方向。

  ‘ 當一疊紙用完時, 只需將紙取出。

  ’ 每次記錄紙的更換，重復上述過程。注:  *  表示提醒注意

  “ 當更換記錄紙完畢，折紙機構不能推入機芯正確位置時，按走紙鍵的同時慢慢推入。切不可強行用力，以免損壞齒輪。

n         儀表維護

Œ該儀表的日常維護量較少，一般來說，只要保持熱印頭清潔即可，請及時取出已打印記錄紙以避免記錄紙因堆積高度過高而卷入膠輥與導紙算珠中去致使卡紙現象，影響儀表使用壽命。

有時外來贓物可能沾在熱印頭上，使熱印記錄褪色，在記錄紙上出現一個亮條，當出現此現象時，熱印頭就需要清洗了。

Ž清洗方法：取出折紙機構，用軟布或棉花蘸酒精擦洗，沿著熱印頭長度方向輕輕地來回擦拭熱印點，將贓物擦掉。

n         服務指南

尊敬的用戶：

您好！

感謝您選擇了本系列智能有紙記錄儀表。本公司將以優質的服務答謝您對我公司的信任。

我們建議您在初次使用前，務必仔細閱讀“本系列智能儀表須知”及“保修原則”部分，這一步驟將方便您使用本系列智能儀表，了解可享受的保修服務等信息。

初次使用本系列智能儀表，首先核對產品的實際配置與儀表配置單是否一致，隨機資料、配件是否齊全。如有異議請先與我們聯系。

Œ讀隨機資料：請認真閱讀隨機資料和保修原則，并完整收存。

在購機后，妥善保管好購機發票，仔細填寫下表，以便您享受到相應服務。

保修原則：

①     維修周期：自收到產品之日起五個工作日。

②     維修費用：

Œ本系列智能儀表免費保修期為壹年（產品質量問題）。

保修期自用戶購買之日起計算，以用戶的購買發票（注明產品型號、主機序列號）或復印件為憑證。若無法提供發票者，則依我公司出品之日起計算。

Ž保修期內，由于客戶使用不當而損壞的產品，或客戶已開啟產品合格封條，需收一定費用。產品修復后，可再免費保修半年。

③     客戶須知：

Œ請務必將產品寄回，并附帶產品故障說明，幫助工

程師盡快修復。

請準確填寫電話/傳真號碼，通訊地址及聯系人，以

便維修品返還。

Ž若您希望工程師去現場進行維修，則須負擔由此產

生的費用。

公司一般以快件方式送回（不附保險），若需以其他

方運輸，請?jiān)诒韮?nèi)注明，并支付相關費用。

注意：未經本公司的書面同意，任何人不得以任何手段復制或傳播本說明書的任何部分用于商業目的，本說明書的描述如有不詳之處，歡迎您向本公司咨詢。

七、故障分析及排除

本有紙記錄儀采用了先進的生產工藝，出廠前進行了嚴格的測試，大大提高了儀表的可靠性。常見的故障一般是操作或參數設置不當引起的。若發現無法處理的故障，請記錄故障現象并及時和我們聯系。以下是本儀表在日常應用中的一些故障想象及處理措施：

故障現象	原因分析	處理措施
儀表通電不工作	1》電源線接觸不良 2》電源開關未閉合	檢查電源
信號顯示與記錄不符	1》信號類型組態有誤 2》接線錯誤 3》輸入信號錯誤 4》量程范圍組態有誤	1》檢查組態 2》檢查信號線 3》檢查信號源 4》檢查組態
顯示正確，記錄曲線不正確	1》記錄左右邊界組態有誤 2》走紙速度組態有誤	1》正確組態記錄邊界及標尺 2》正確組態走紙速度
有顯示，無熱印記錄	1》記錄紙裝反	1》正確安裝記錄紙（用指甲在記錄紙上劃過，有黑色劃痕的為正面【向上】）
顯示––––	1》輸入信號不正常	1》檢查外部信號源輸入
報警輸出不正常	1》報警極限組態錯誤 2》報警觸點被其它通道共享 3》沒有設置報警觸點	1》重新組態極限值 2》取消其它報警觸點 3》正確組態報警觸點
配電輸出遇到問題	1》變送器與儀表接線錯誤 2》多個變送器供電超過本儀表標配的配電（配電<30mA） 3》配電時數字信號與模擬信號共地產生干擾	1》正確接線 2》使用外部穩壓源供電或返廠定制最大負載 3》使用獨立供電或返廠定制
通訊不上	1》通訊電纜線沒接好 2》通訊參數設置錯誤 3》通訊串口設置錯誤	1》正確連接通訊線 2》記錄儀和PC機通訊參數設置相一致 3》設置正確的通訊COM口 （確認未被其他程序占用）
變送輸出遇到問題	1》變送輸出不來 2》變送輸出與實際不符	1》檢查信號來源是否已開通 2》設置正確的信號來源量程

八、附加及定制功能說明
