試壓泵計算機控制封隔器壓力測試系統

來源：本站 添加時間：2014/3/25 10:39:09

一、設備配置部分技術參數及詳細功能描述：

設備概述：本設備根據需方技術要求非標制作：

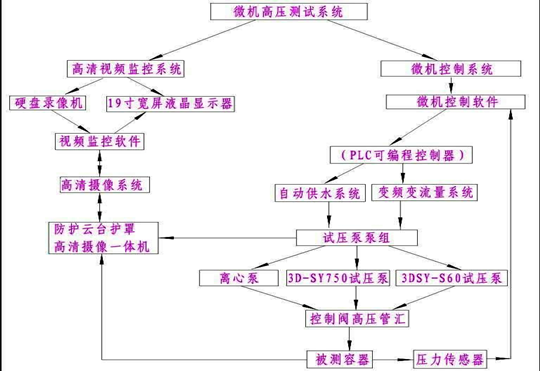

設備主體由計算機控制系統、2D-SY100MPa型或3D-SY100MPa型電動試壓泵以及三路工裝試驗臺三部分組成。其中電動試壓泵泵組脫離計算機控制系統后與三路工裝試驗臺可獨立進行壓力試驗，但只能顯示和控制壓力不能進行數據運算與打印報表。

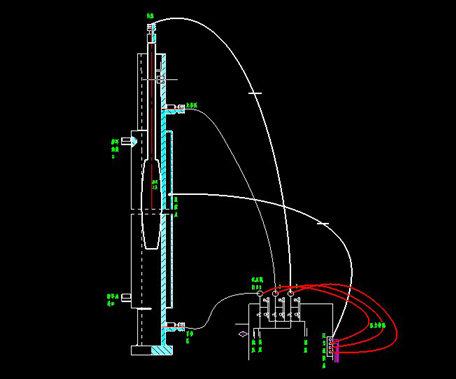

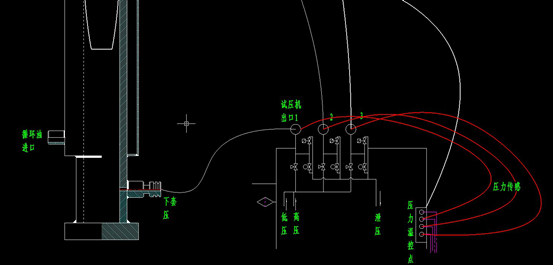

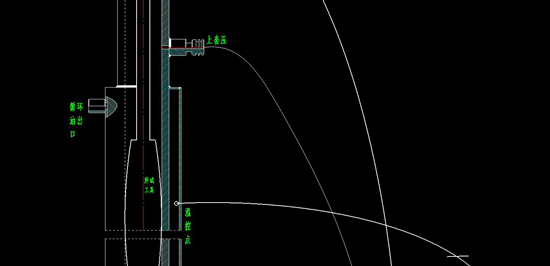

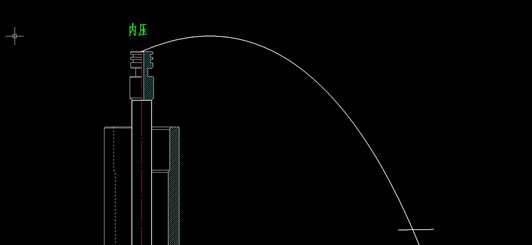

計算機控制系統距離、三路工裝試驗臺及電動試壓泵的距離都是10米（或根據現場），通過電線電纜及數據線與三路工裝試驗臺相連，電動試壓泵則通過高壓膠管與三路工裝試驗臺相連，設備所有外接電線電纜及數據線標配都是10米或據項目現場施工需要調整。被測封隔器與三路工裝試驗臺通過高壓測試管線相連。

本系統配有一套高清晰視頻監控系統，含四路高清攝像。其中一路監控電動試壓泵和壓力表，一路監控三路工裝試驗臺，剩下二路監控高壓管線被封隔器，隨時監控到壓力試驗中的實時狀況。

二、本試壓控制系統采用電動試壓泵安全閥超壓自動起跳和高壓電磁閥閥遠程卸放壓力以及采用防震電接點壓力表來進行系統限壓安全保護。

本壓力控制系統另配有一套控溫系統：根據高溫試壓工藝之需要，在測試平臺-恒溫箱內設置電加熱元件四組，兩用兩備，內壁安裝溫度傳感器2只，一用一備。內層下面為圓弧形，并安裝有排水閥，可以觀察特種油管異常情況。該控溫系統可采用模擬溫度控制器進行手動恒溫控制并自動恒溫控制，保證恒定溫度控制精度。

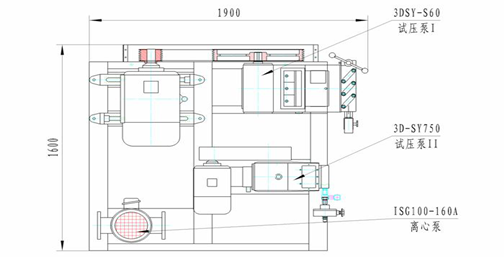

壓力容器專用試壓泵泵組的主要技術參數：（1）主機：（變頻電機，固定式底座）高壓小流量泵（3D-SY750型）額定排出壓力：110MPa流量：200L/h 變頻電機功率：7.5KW 泵速：750r/min低壓大流量泵（3DSY-S60型）額定排出壓力：60MPa流量：1550L/h 變頻電機功率：30KW 泵速：379r/min外形尺寸：1700X1900X900 （2）結構和功能簡介：該泵組選擇的試壓泵均為臥式三柱塞往復泵,分為動力端和液力端。2.1）動力端：由箱體、曲軸、連桿、十字頭、皮帶輪等組成。通過曲柄連桿機構將旋轉運動變?yōu)槭�字頭的往復直線運動。2.2）液力端：由集液體、高壓缸體、吸入閥，排出閥，柱塞副和安全閥等組成，高壓缸體固定在箱體上，由十字頭帶動柱塞在高壓缸體內做往復運動，使缸體內的工作容積產生周期性的變化。當柱塞為吸入行程時，缸體內的容積增大，排出閥關閉，形成局部真空，工作介質在大氣壓下由吸入閥進入缸體；反之，吸入閥關閉，工作介質由排出閥進入與高壓缸體相連的集水體，再輸送到被測容器形成高壓水。     （3）試壓泵泵組平面布局圖：

1、靜壓試驗；（最大試驗壓力100MPa）；

2、爆破試驗；（最大試驗壓力100MPa）；

3、本系統采用三支精度為FS0.1%的100MPa壓力傳感器進行壓力數據采集，分錄采集分路控制。

4、本系統分別采用1.6級150圓80MPa耐震壓力表、1.6級150圓160MPa耐震壓力表、1.6級150圓100MPa耐震壓力表三塊壓力表分別用來做高中低壓試驗，將同一塊壓力表下的高中低壓誤差降到最低。

5、系統壓力無級調節,靠計算機軟件控制;試壓泵本身的一些硬件功能包括：“開始”、“暫�！�、“卸壓”、“手動調壓”等；

6、本試壓系統采用電動試壓泵安全閥超壓自動起跳和進口高壓電磁閥遠程卸放壓力，以及采用防震電接點壓力表來進行系統限壓安全保護。如果試壓泵出現緊急停機，能夠手動泄除試樣及設備內部壓力。

7、試驗程序及參數預輸入功能，按照被測試容器設定典型的試驗程序有：恒速升壓—保壓—泄壓；恒速升壓—直至爆破。恒速升壓—保壓—恒速升壓—保壓—恒速升壓直至達到試驗標準壓力；多段恒速升壓保壓試驗過程（可程序選擇階段0-10段）--恒速升壓直至達到試驗標準壓力；

8、試驗壓力在試驗過程中可以任意設定單段或者多段保壓測試，升壓速度能保持恒定，可實現無級調節，到達壓力精準無超壓。升壓速度可顯示、可控制；試驗數據和曲線參數能實時顯示、能自動保存存貯試驗結果、并可任意打印試驗報表；能直接編制、保存、調用編程好的程序，防止試驗參數輸入的錯誤；試驗數據能直接以模板形式生成，基本信息完整，只需要做一些備注、判斷即可，同時試驗結果可編輯，可聯網，可與OFFICE辦公軟件兼容，其模板可重新編制，并設定。

9、軟件的使用者有各自的帳戶和密碼。
